34 Nederlands
Gelieve vóór het eerste ge-
bruik van uw apparaat deze
gebruiksaanwijzing te lezen en ze in acht te
nemen. Bewaar deze gebruiksaanwijzing
voor later gebruik of voor eventuele volgen-
de eigenaars.
Doelgroepen van deze handleiding 34
Zorg voor het milieu 34
Garantie 34
Veiligheidsinstructies 34
Bediening 34
Functie 35
Technische gegevens 35
Onderhoud en reparatie 36
Hulp bij storingen 38
Toebehoren 38
Installatie installeren (alleen voor vaklui)38
– Alle gebruikers Gebruikers zijn inge-
werkte hulpkrachten, exploitanten en
vaklieden.
– Vaklieden Vaklieden zijn personen, die
op basis van hun beroepsopleiding in
staat zijn, installaties op te stellen en in
bedrijf te stellen.
Leidingwater
Vuil water uit de hogedrukreiniger of de wa-
sinstallatie
Door de installatie geschikt gemaakt water
voor nieuw gebruik voor de wasprogram-
ma's (voorwassen, borstelwassen, hoge-
drukwassen, bodemwassen) met de
hogedrukreiniger of de wasinstallatie voor
voertuigen.
In elk land gelden de door onze bevoegde
verkoopmaatschappij uitgegeven garantie-
voorwaarden. Eventuele storingen aan het
apparaat herstellen wij binnen de garantie-
periode kostenloos voor zover een materi-
aal- of productiefout de oorzaak is. Voor
garantieaanspraken wendt u zich met uw
aankoopbewijs tot uw handelaar of de
dichtstbijzijnde, bevoegde klantendienst.
In deze gebruiksaanwijzing worden de vol-
gende symbolen gebruikt:
Gevaar
Duidt een onmiddellijk dreigend gevaar
aan. Bij het niet-naleven van de voorschrif-
ten ontstaat het risico van overlijden of zwa-
re verwondingen.
몇 Waarschuwing
Beduidt een mogelijk gevaarlijke situatie.
Bij het niet-naleven van de voorschriften
kunnen er licht verwondingen of materiële
schade optreden.
Waarschuwing
Beduidt gebruikstips en belangrijke infor-
matie.
Om gevaren voor personen, dieren en
voorwerpen te vermijden, gelieve voor het
eerste gebruik de bijlage te lezen:
– deze gebruiksaanwijzing, vooral de vei-
ligheidsvoorschriften erin
– de ingesloten "Veiligheidsvoorschriften
voor installaties voor afvalwaterbehan-
deling"
– de betreffende landelijke wettelijke
voorschriften
Alle personen die met het plaatsen, inbe-
drijfstellen, het onderhoud, de reparatie en
bediening te maken hebben, dienen
– overeenkomstig gekwalificeerd te zijn,
– de "Veiligheidsvoorschriften voor instal-
laties voor afvalwaterbehandeling" te
kennen en op te volgen,
– deze gebruiksaanwijzing te kennen en
op te volgen,
– de betreffende voorschriften te kennen
en op te volgen.
Gevaar
Schade voor de gezondheid door het drin-
ken van industriewater. Het gereinigde af-
valwater is geen drinkwater. Er zitten nog
restanten vervuiling en reinigingsmiddelen
in.
De installatie reinigt olievrij afvalwater dat
vrijkomt bij het wassen van voertuigen en
stelt industriewater voor hogedrukreinigers
of autowasinstallaties met een laag water-
verbruik (max. 1000 liter per uur) ter be-
schikking. Het industriewater kan alleen
voor wasprogramma's (bijv. voorwassen,
hogedrukwassen, borstelwassen) gebruikt
worden. Voor spoelwater resp. voor droog-
hulp of andere doeleinden is het industrie-
water niet geschikt.
De reiniging vindt plaats door:
– Scheiding van moeilijk afzetbare deel-
tjes in de draadfilter.
Voorwaarden voor functioneren zonder sto-
ringen:
– Bekkensysteem volgens het watersche-
ma in hoofdstuk "Functie".
– Olievrij afvalwater in de toevoer van de
installatie.

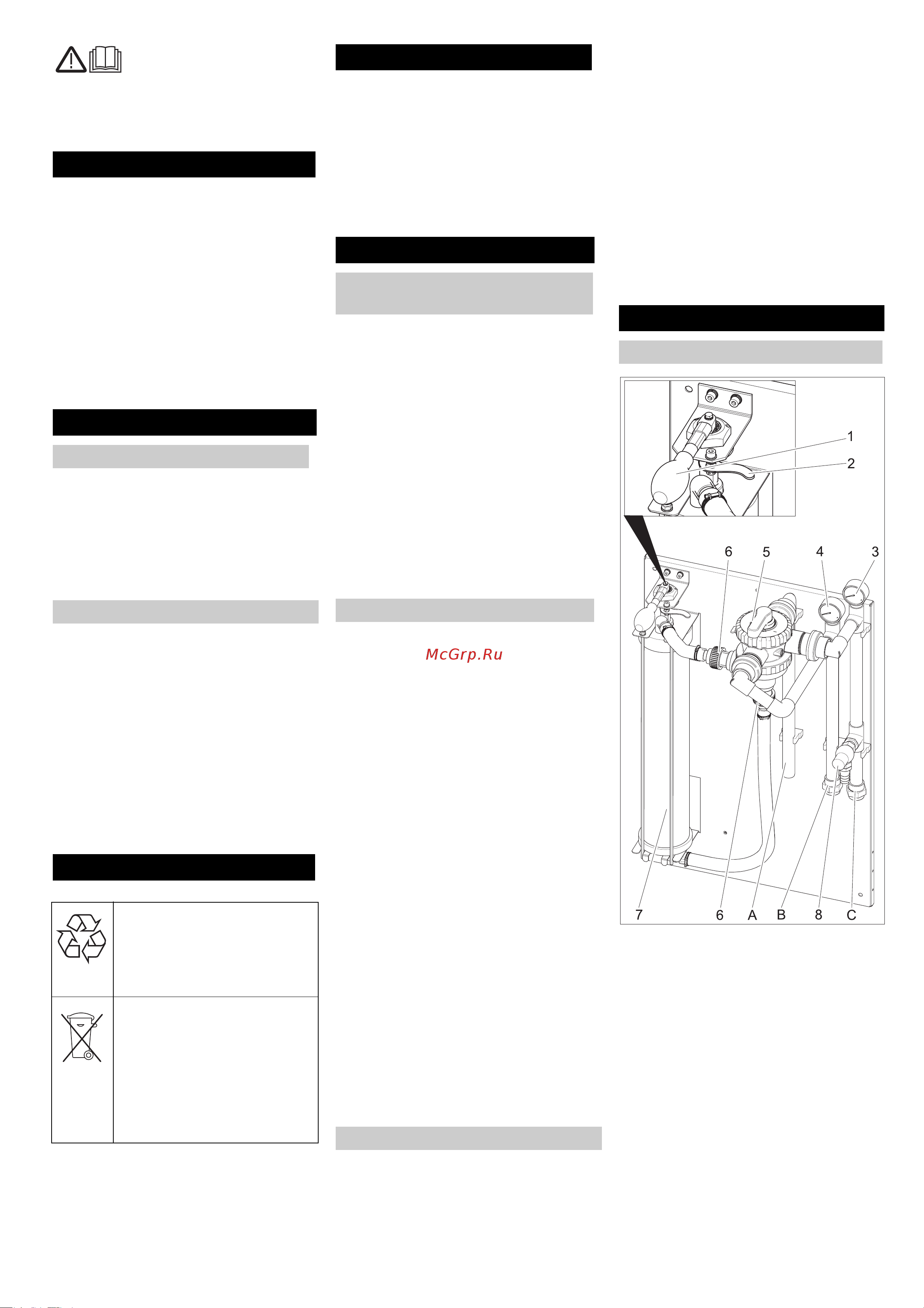

1 Spanhefboom
2 Ontgrendelhefboom
3 Manometer Filteringang
4 Manometer Filteruitgang
5 Meerwegventiel
6 Schroefsluiting
7Draadfilter
8 Overstroomklep
A naar de slibopvang (in tegenstroom
spoelen)
B naar de hogedrukreiniger / industriewa-
tertank (vullen)
C van de dompelpomp
Inhoud
Bij deze gebruiksaanwijzing
Doelgroepen van deze handleiding
Definities
Vers water
Afvalwater
Industriewater
Zorg voor het milieu
De verpakkingsmaterialen zijn
recyclebaar. Gooi het verpak-
kingsmateriaal niet met het
huisvuil weg, maar zorg dat het
gerecycled kan worden.
Oude apparaten bevatten
waardevolle materialen die ge-
recycled kunnen worden. Bat-
terijen, olie en gelijksoortige
stoffen mogen niet in het milieu
terechtkomen. Geef oude ap-
paraten daarom bij een ge-
schikte verzamelplaats af.
Garantie
Veiligheidsinstructies
Symbolen in de gebruiksaanwij-
zing
Algemeen
Doelmatig gebruik
Bediening
Bedieningselementen
