Karcher WRP 1000 COMPACT [59/70] Filtripadrun välja vahetada
![Karcher WRP 1000 COMPACT [59/70] Filtripadrun välja vahetada](/views2/2002634/page59/bg3b.png)
Eesti 59

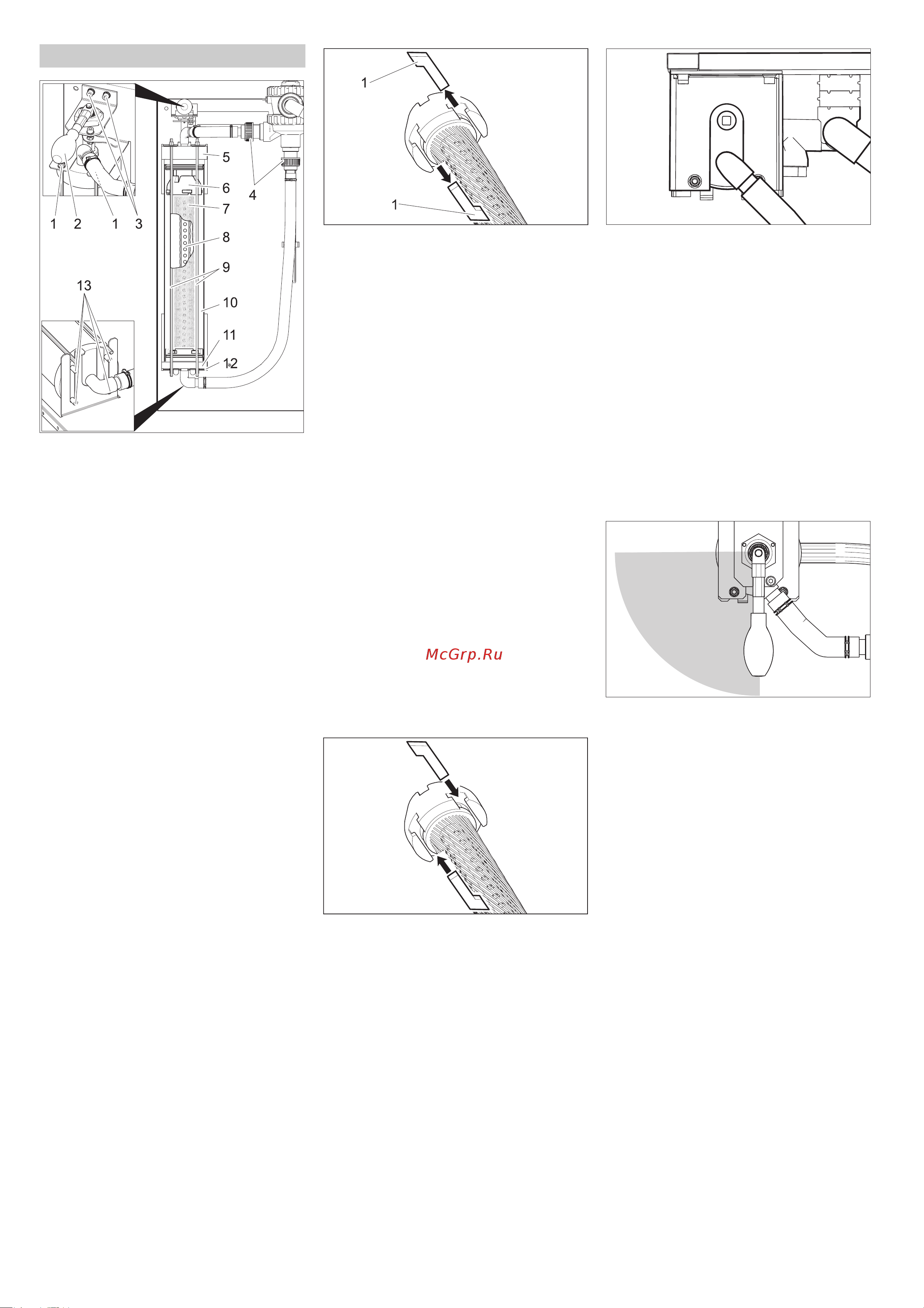

1 Mutter
2 Kinnitushoob
3 Kinnitushoova laagri kruvi
4 Keermeskinnis
5Kaas
6 Ülemine osa
7 Filtripadrun
8 Filtraattoru
9 Keermestatud varb
10 Filamentfilter
11 Alumine osa
12 Alumine konsool
13 Tihvt
Î Filter vabastada.
Î Vabastage mõlemad keermeskinnised.
Î Keerake välja kinnitushoova laagri
mõlemad kruvid.
Î Võtke kinnitushoob koos laagriga
suunaga üles ära.
Î Kruvige maha mutrid keermestatud
varbade ülemisest otsast.
Î Võtke ära keermestatud varbade
komponent.
Î Tõmmake filamentfilter suunaga ette
välja.
Î Tõmmake ära filamentfiltri kaas.
Î Tõmmake ära filamentfiltri alumine osa
koos filtripadruniga.
1 Liugplokk
Î Tõmmake välja ülemise osa ja
filtripadruni ning alumise osa ja
filtripadruni vahel olevad liugplokid.
Î Võtke ülemine ja alumine osa
filtripadrunilt maha.
Î Tõmmake filtraattoru filtripadrunist
välja,
Î Utiliseerige filtripadrun.
Î Pange filtraattoru uue filtripadruni ühe
otsa vastu.
Î Pingutage filtripadrunit nii, et filamendid
ei oleks väänatud.
Î Lükake filtraattoru filtripadrunisse ja
juhtige seejuures pilguga filtripadruni
vastaspoolele filtraattoru suunas.
Î Enne edasist paigaldamist määrige
kõiki O-tihendeid kaubanduses
saadaoleva vedelseebiga.
Märkus
Ärge kasutage silikoonrasva. Silikoon vees
vähendab puhastus- ja kuivatustulemust
auto pesemisel.
Î Torgake ülemine ja alumine osa
filtripadrunile.
Î Rihtige ülemine ja alumine osa nii välja,
et liugplokid saaks kohale panna.
Î Torgake liugplokid kohale ja kinnitage
filtripadrunit pisut keerates.
Î Pange alumine osa filamentfiltrisse ja
lükake lõpuni sisse.
Î Pange kaas filamentfiltrile.
Î Pange filamentfilter alumisele
konsoolile, nii et mõlemad tagumised
tihvtid oleksid konsooli pikergustes
aukudes.
Î Rihtige kaas välja nagu ülal kujutatud ja
lükake lõpuni sisses.
Î Lükake filamentfilter mõlema konsooli
vahele.
Î Haakige keermestatud varbade
komponent alumise konsooli külge ja
torgake keermestatud varvad läbi
ülemises konsoolis olevate aukude.
Î Kinnitage keermestatud varvad seibide
ja mutritega.
Î Pingutage mutreid ainult niipalju, et
seibe saaks veel käega liigutada.
Î Keerake torude keermesühendused
kinni.
Î Torgake kinnitushoob koos laagriga läbi
filamentfiltri kaane.
Î Keerake kinnitushooba päripäeva.
Kinnitushooba peab olema võimalik
keerata ilma jõudu rakendamata
ülalosutatud alasse. Vastasel korral
tuleb kinnitushoob maha monteerida ja
õigesse asendisse paigaldada.
Î
Kinnitage kinnitushoova laager mõlema
kruviga.
Î ´Reguleerige filtri eelpinget.
Filtripadrun välja vahetada
