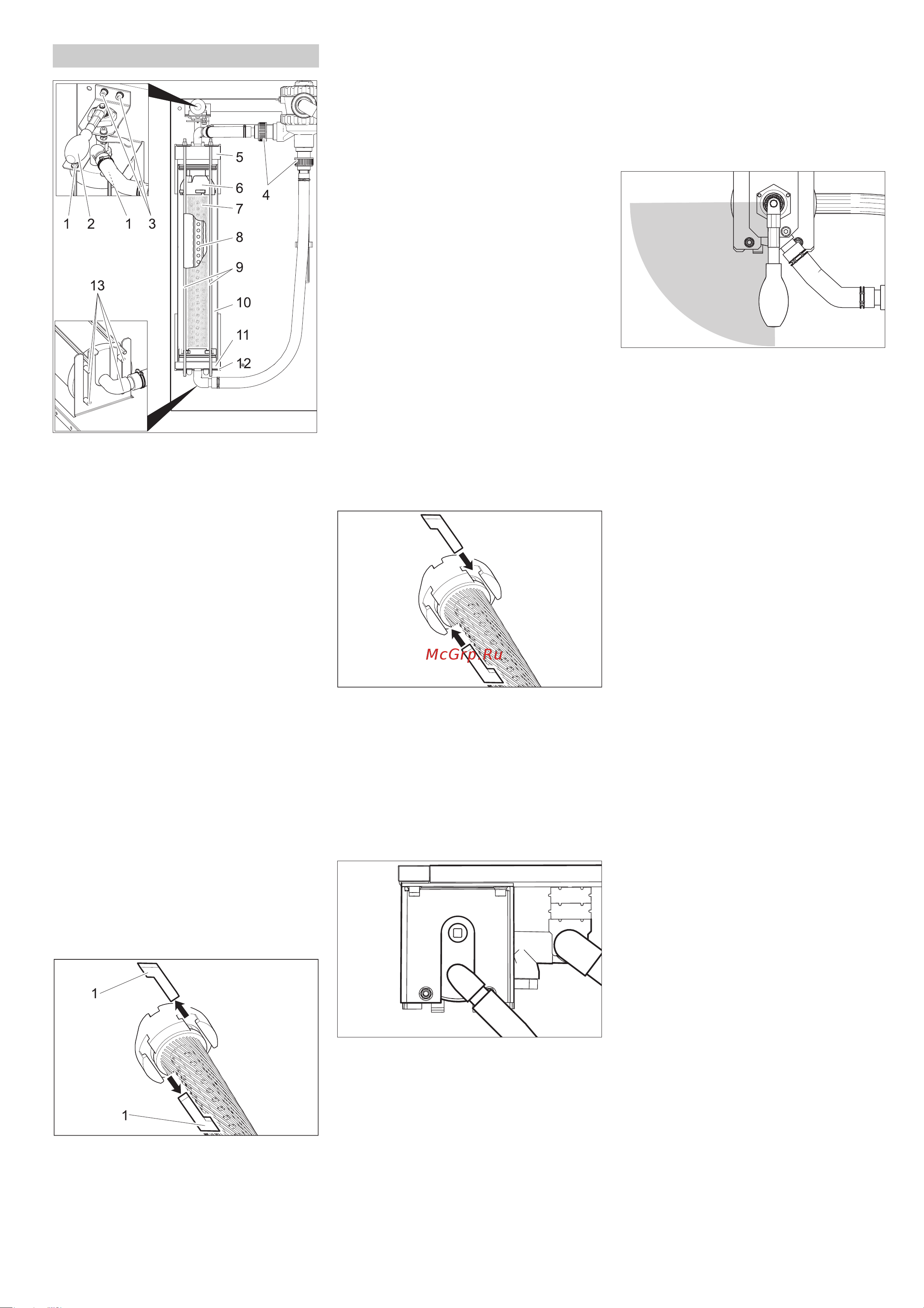

Karcher WRP 1000 COMPACT [6/70] Filtereinsatz austauschen
![Karcher WRP 1000 COMPACT [6/70] Filtereinsatz austauschen](/views2/2002634/page6/bg6.png)
6 Deutsch
1Mutter
2 Spannhebel
3 Schraube Spannhebellager
4 Verschraubung
5 Deckel
6Oberteil
7Filtereinsatz
8Filtratrohr
9 Gewindestange
10 Filamentfilter
11 Unterteil
12 Untere Konsole
13 Stift
Î Filter entspannen.
Î Beide Verschraubungen trennen.
Î Beide Schrauben des Spannhebella-
gers herausdrehen.
Î Spannhebel samt Lagerung nach oben
abnehmen.
Î Muttern am oberen Ende der Gewin-
destangen abschrauben.
Î Gewindestangen-Baugruppe abneh-
men.
Î Filamentfilter nach vorne herausziehen.
Î Deckel des Filamentfilters abziehen.
Î Unterteil des Filamentfilters samt Filter-
einsatz abziehen.
1 Nutenstein
Î Nutensteine zwischen Oberteil und Fil-
tereinsatz und zwischen Unterteil und
Filtereinsatz herausziehen.
Î Oberteil und Unterteil vom Filtereinsatz
abnehmen.
Î Filtratrohr aus Filtereinsatz herauszie-
hen,
Î Filteransatz entsorgen.
Î Filtratrohr an einem Ende des neuen
Filtereinsatzes ansetzen.
Î Filtereinsatz so spannen, das die Fila-
mente nicht verdrillt sind.
Î Filtratrohr in den Filtereinsatz schieben
und dabei durch Blick in die Gegenseite
des Filterelements die Richtung des Fil-
tratrohrs steuern.
Î Vor der weiteren Montage alle O-Ringe
mit handelsüblicher Flüssigseife ein-
streichen.
Hinweis
Kein Silikonfett verwenden. Silikon im Was-
ser beeinträchtigt das Reinigungs- und
Trocknungsergebnis bei der Fahrzeugwä-
sche.
Î Oberteil und Unterteil auf das Filterele-
ment stecken.
Î Oberteil und Unterteil so ausrichten,
dass die Nutensteine eingesetzt wer-
den können.
Î Nutensteine einstecken und durch
leichtes Verdrehen des Filtereinsatzes
festklemmen.
Î Unterteil in den Filamentfilter einsetzen
und ganz einschieben.
Î Deckel am Filamentfilter ansetzen.
Î Filamentfilter auf die untere Konsole
setzen, dass die beiden hinteren Stifte
in den Langlöchern der Konsole sitzen.
Î Deckel, wie oben gezeigt, ausrichten
und vollständig einschieben.
Î Filamentfilter zwischen beide Konsolen
schieben.
Î Gewindestangen-Baugruppe an der
unteren Konsole einhaken und Gewin-
destangen durch die Bohrungen in der
oberen Konsole stecken.
Î Gewindestangen mit Unterlegscheiben
und Muttern befestigen.
Î Muttern nur so fest anziehen, dass die
Unterlegscheiben noch mit der Hand
verschoben werden können.
Î Verschraubungen der Rohre festzie-
hen.
Î
Spannhebel mit Lagerung durch den
Deckel des Filamentfilters stecken.
Î Spannhebel im Uhrzeigersinn drehen.
Der Spannhebel muss sich ohne Kraft-
aufwand in den oben gezeigten Bereich
drehen lassen. Sonst Spannhebel de-
montieren und in korrigierter Stellung
nochmals einsetzen.
Î Spannhebellager mit beiden Schrau-
ben befestigen.
Î Filtervorspannung einstellen.
Filtereinsatz austauschen
