Karcher WRP 1000 COMPACT [37/70] Filterinzet vervangen
![Karcher WRP 1000 COMPACT [37/70] Filterinzet vervangen](/views2/2002634/page37/bg25.png)

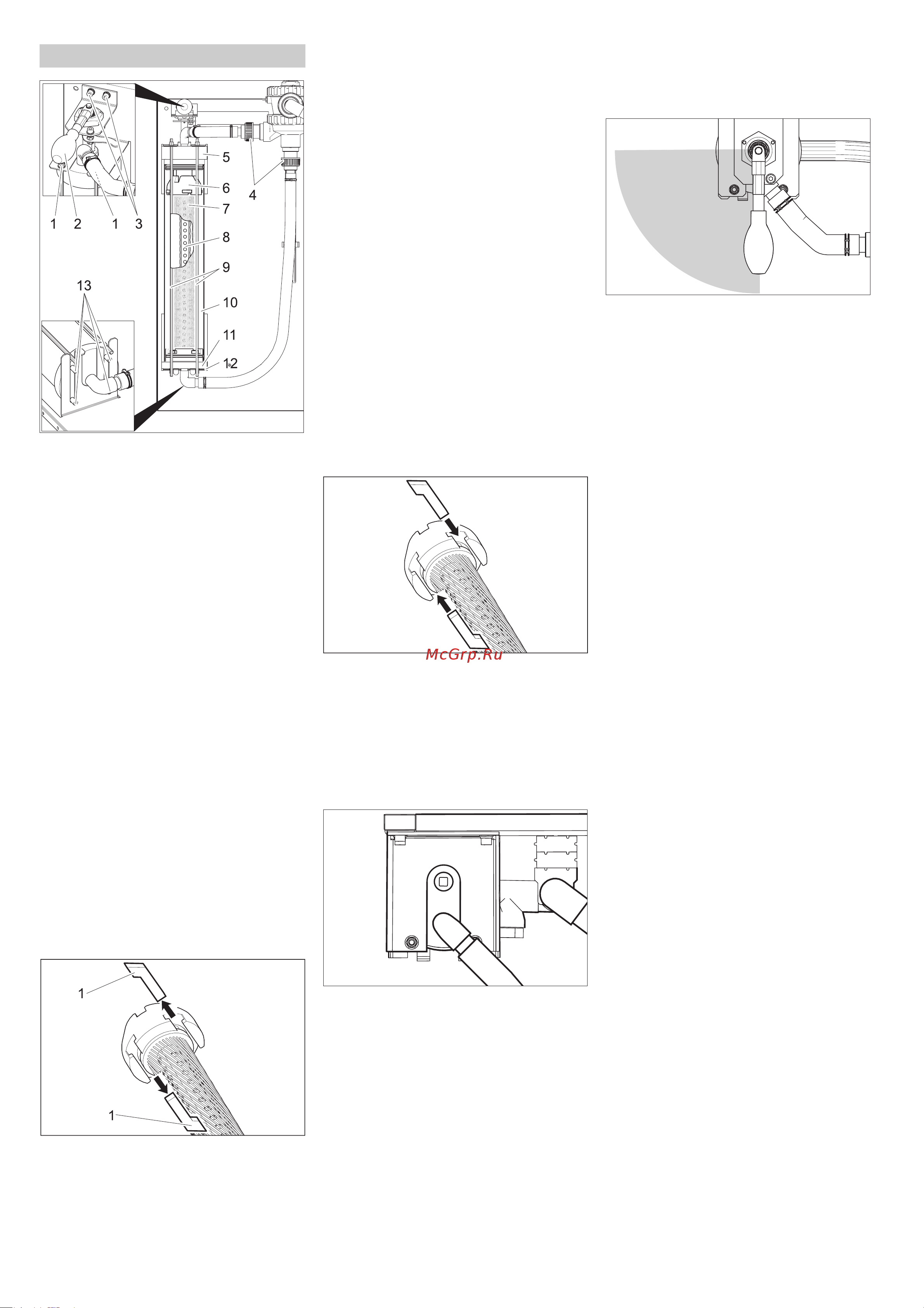

Nederlands 37
1Moer
2 Spanhefboom
3 Schroef lagering spanhefboom
4 Schroefsluiting
5Deksel
6 Bovenste deel
7 Filterelement
8 Filtraatbuis
9 Stang met schroefdraad
10 Draadfilter
11 Onderste deel
12 Onderste console
13 Stift
Î Filter ontspannen.
Î Beide schroefverbindingen scheiden.
Î Beide schroeven van de lagering span-
hefboom eruit draaien.
Î Spanhefboom met lagering naar boven
wegnemen.
Î Moeren aan het bovenste uiteinde van
de schroefdraadstangen losschroeven.
Î Module schroefdraadstangen wegne-
men.
Î Draadfilter naar voren eruit trekken.
Î Deksel van de draadfilter verwijderen.
Î Onderste deel van de draadfilter met fil-
terinzet verwijderen.
1T-moer
Î T-moeren tussen bovenste deel en fil-
terinzet en tussen onderste deel en fil-
terinzet eruit trekken.
Î Bovenste en onderste deel van de fil-
terinzet nemen.
Î Filtraatbuis uit de filterinzet trekken,
Î filterinzet afvoeren.
Î Filtraatbuis tegen één uiteinde van de
nieuwe filterinzet plaatsen.
Î Filterinzet zodanig aanspannen dat de
draden niet gewrongen zijn.
Î Filtraatbuis in de filterinzet schuiven en
daarbij de richting van de filtraatbuis
sturen door in de tegenoverliggende zij-
de van het filterelement te kijken.
Î Voor de verdere montage alle O-ringen
met courante vloeibare zeep instrijken.
Waarschuwing
Geen siliconevet gebruiken. Silicone in het
water beïnvloedt het reinigings- en dro-
gingsresultaat bij het wassen van voertui-
gen.
Î Bovenste en onderste deel op het filte-
relement steken.
Î Bovenste en onderste deel zodanig uit-
richten dat de T-moeren aangebracht
kunnen worden.
Î T-moeren aanbrengen en door lichtjes
draaien van de filterinzet vastklemmen.
Î Onderste deel in de draadfilter plaatsen
en er volledig in schuiven.
Î Deksel op de draadfilter plaatsen.
Î Draadfilter op de onderste console
plaatsen zodat beide achterste stiften in
de lengtegaten van de console zitten.
Î Deksel zoals hierboven weergegeven
uitrichten en volledig inschuiven.
Î Draadfilter tussen beide consoles schui-
ven.
Î Module schroefdraadstangen in de on-
derste console haken en schroefdraad-
stangen door de boorgaten in de
bovenste console steken.
Î Schroefdraadstangen met borgringen
en moeren bevestigen.
Î Moeren maar zo hard aanspannen dat
de borgringen nog met de hand kunnen
verschoven worden.
Î Schroefverbindingen van de buizen
aanspannen.
Î Spanhefboom met lagering door het
deksel van de draadfilter steken.
Î Spanhefboom in de richting van de wij-
zers van de klok draaien. De spanhef-
boom moet zonder krachtinspanning in
het hierboven weergegeven bereik kun-
nen worden gedraaid. Indien dat niet
het geval is, moet de spanhefboom ge-
demonteerd en in de gecorrigeerde
stand gepositioneerd worden.
Î Lagering spanhefboom met beide
schroeven bevestigen.
Î Filtervoorspanning instellen.
Filterinzet vervangen
