52 Polski

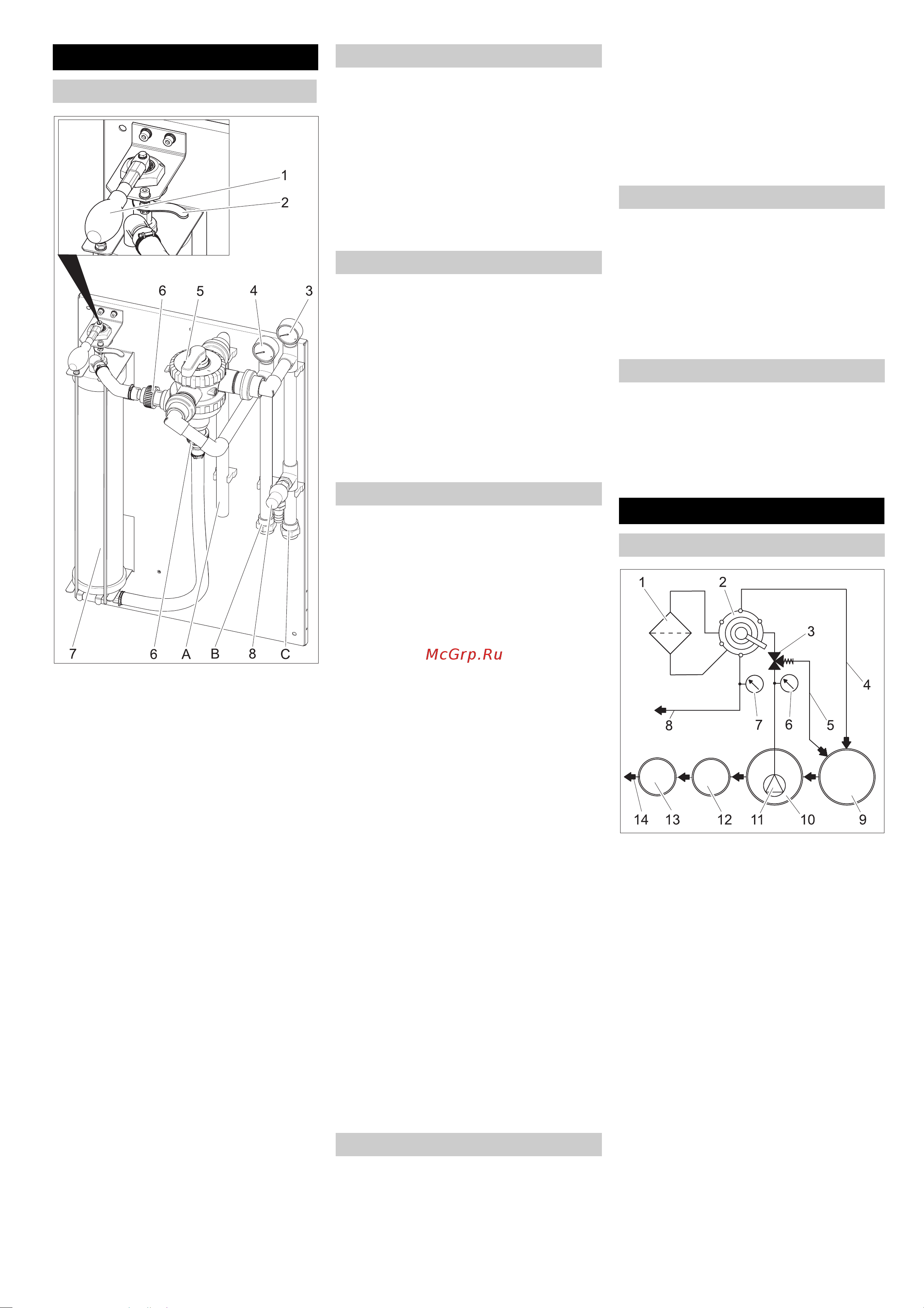

1Dźwignia mocująca
2Dźwignia odblokowująca
3 Manometr wejścia filtra
4 Manometr wyjścia filtra
5 Zawór wielodrogowy
6Złącze śrubowe
7 Filtr włóknisty
8 Zawór przelewowy
Ado łapacza osadu (płukanie wsteczne)
B do wysokociśnieniowego urządzenia
czyszczącego / zbiornika wody
użytkowej (napełnianie)
C z pompy zanurzeniowej
Aby ustawić naprężenie filtra, postępować
w sposób następujący:
Î Przekręcić filtr naprężający w lewo, aż
dźwignia wskazująca właściwe
naprężenie się lekko zagnie.
Î Pociągnąć dźwignię odblokowującą do
przodu, a dźwigni
ę naprężającą
przekręcić dalej w lewo, aż dźwignia
odblokowująca zaskoczy przy
następnym zatrzasku.
Î Dźwignię zaworu wielodrogowego
przekręcić do pozycji „FILTRACJA“.
Wskazówka
Po dłuższym czasie przestoju
uruchomienie zaworu wielodrogowego
wymaga zwiększonego wysiłku.
Î Skontrolować naprężenie filtra.
Î Sprawdzić, czy śruba spustowa jest
przykręcona i dociągnięta.
Î Uruchomić pompę montowaną przez
klienta.
Wskazówka
W normalnym trybie działania trzeba
przeprowadzać płukanie wsteczne raz na
dzień. W czasie płukania wstecznego
urządzenie nie wydziela wody użytkowej.
Przy płukaniu wstecznym usuwany jest
brud zebrany w filtrze włóknistym. W tym
celu filtr wł
óknisty płukany jest w
odwrotnym kierunku. Wypłukany brud
kierowany jest w zależności od
miejscowych przepisów do łapacza osadu
systemu recyklingu, do istniejącego
łańcucha filtracyjnego względnie do do
kanalizacji.
Î Uruchomić pompę montowaną przez
klienta.
Î Dźwignię zaworu wielodrogowego
przekręcić do pozycji „PŁUKANIE
WSTECZNE/BACKWASH“.
Î Poluzować filtr włóknisty przez
przekręcenie dźwigni napinającej w
kierunku przeciwnym ruchowi
wskazówek zegara.
Î Odczekać 30 sekund.
Î Naprężyć filtr włóknisty i natychmiast
znowu poluzować go.
Î 10 razy powtórzy proces: Odczekać 30
sekund - Naprężyć - Poluzować.
Î Ponownie ustawić naprężenie filtra.
Î Dźwignię zaworu wielodrogowego
przekr
ęcić do pozycji „PIERWSZE
FILTROWANIE/RINSE“.
Î Zaczekać 2 minuty.
Î Dźwignię zaworu wielodrogowego
przekręcić do pozycji „FILTRACJA“.
Jeżeli wysokociśnieniowe urządzenie
czyszczące nie albo myjnia nie przyjmuje
wody, wtedy ma miejsce przetłaczanie
wody użytkowej w celu uniknięcia
problemów z niepożądanymi zapachami.
Wskazówka
Aby obniżyć koszty eksploatacyjne pompę
zanurzeniową można okresową wyłączać i
włączać w czasie spoczynku (np. nocą albo
końcem tygodnia. W tym celu można
podłączyć pompę zanurzeniową
(montowaną przez klienta) poprzez
regulator czasu do sieci elektrycznej.
Urządzenie musi pracować w
pomieszczeniach wolnych od mrozu. W
przypadku mrozu należy unieruchomić
urządzenie i całkowicie opróż
nić z wody:
Î Wykręcić śrubę spustową.
Î Poluzować złącza śrubowe rur z
tworzywa sztucznego.
Î Opróżnić urządzenie.
Î Wyłączyć pompę montowaną przez
klienta.
Î Jeżeli istnieje niebezpieczeństwo
mrozu, należy usunąć resztę wody
(zob. rozdział „Ochrona
przeciwmrozowa“).
1 Filtr włóknisty
2 Zawór wielodrogowy
3 Zawór przelewowy
4 Przewód płukania wstecznego
5Przetłaczanie (do łapacza osadu)
6 Manometr wejścia filtra
7 Manometr wyjścia filtra
8 do zbiornika wody użytkowej/
wysokociśnieniowego urządzenia
czyszczącego
9 Łapacz osadu systemu recyklingu *)
10 Zbiornik pompowy systemu recyklingu
*)
11 Pompa zanurzeniowa *)
12 Oddzielacz (EN 858) *)
13 Studzienka rewizyjna *)
14 do kanalizacji *)
*) fabrycznie
Obsługa
Elementy obsługi
Ustawianie naprężenia filtra
Eksploatacja filtra
Płukanie wsteczne
Przetłaczanie wody użytkowej
Ochrona przeciwmrozowa
Wyłączenie z eksploatacji
Funkcja
Schemat przepływu
