8 English
Please read and comply with
these instructions prior to the
initial operation of your appliance. Retain
these operating instructions for future refer-
ence or for subsequent possessors.
About this operating instructions manual8
Environmental protection 8
Guarantee 8
Safety instructions 8
Operations 8
Function 9
Specifications 9
Maintenance and care 9
Troubleshooting 12
Accessories 12
Installing the unit (only for experts) 12
– All users users are familiar temporary
employees, operators and experts.
– Experts Experts are individuals, who
are, according to their professional edu-
cation,able to install the equipment and
to operate the same.
Tap water
Dirty water discharged from the high-pres-
sure cleaner washing unit
Water prepared by the system for reuse in
the washing programmes (preliminary
washing, brush washing, high pressure
cleaning, underbody cleaning) in the vehi-
cle washing system or the high-pressure
cleaner.
In each country, the guarantee of our sales
subsidairy is valid. Problems with your
equipment we will solved free of charge
during the guarantee period , as far as the
cause of the problem does concern the fault
of the material or the manufacturer. In case
of a guarantee problem, please refer to your
salesperson with your receipt, or the next
authorized Service.
The following symbols are used in this op-
erating manual:
Danger!
Indicates an immediate danger. By not pay-
ing attention to this notice, there is danger
of death or serious injury.
몇 Warning
Indicates a possible dangerous situation.
By not paying attention to the notice, light
injuries or property damage may possibly
occure.
Notice
Indicates operating idea and important in-
formation.
To avoid danger to persons, animals and
property before the first operation of the
system, read:
– this operating instructions manual, es-
pecially the safety instructions con-
tained therein
– the enclosed "Safety instructions for
waste water treatment plants"
– the respective national statutes of the
legislator
All individuals,who are involved, in the in-
stallation, the operation, the maintenance
and service of this equipment, must be
– have the requisite qualifications,
– know and observe the "Safety instruc-
tions for waste water treatment plants",
– know and have read this operations
manuals,
– know and follow the corresponding reg-
ulations.
Danger
Do not drink the processed water - health
hazard. The cleaned waste water is not of a
potable quality. It still contains some resi-
dues of dirt and detergents.
The system cleans oil-free dirt water dis-
charged from vehicle cleaning and provides
processed water to the high-pressure
cleaner or the vehicle washing systems that
have low water consumption (max. 1000 li-
tres per hour). The used water can only be
used for cleaning programmes (for e.g. pre-
liminary washing, high pressure cleaning,
brush cleaning). Processed water is not
suitable for use as rinsing water or for ap-
plying drying aid or some other such pur-
pose.
Cleaning is done by:
– Separating heavy parts that easily settle
down in the gravel filter.
Pre-requisites for smooth functioning:
– Basin system according to the water
flow diagram shown in the "Function"
chapter.
– Oil-free waste water in circulation in the
system.

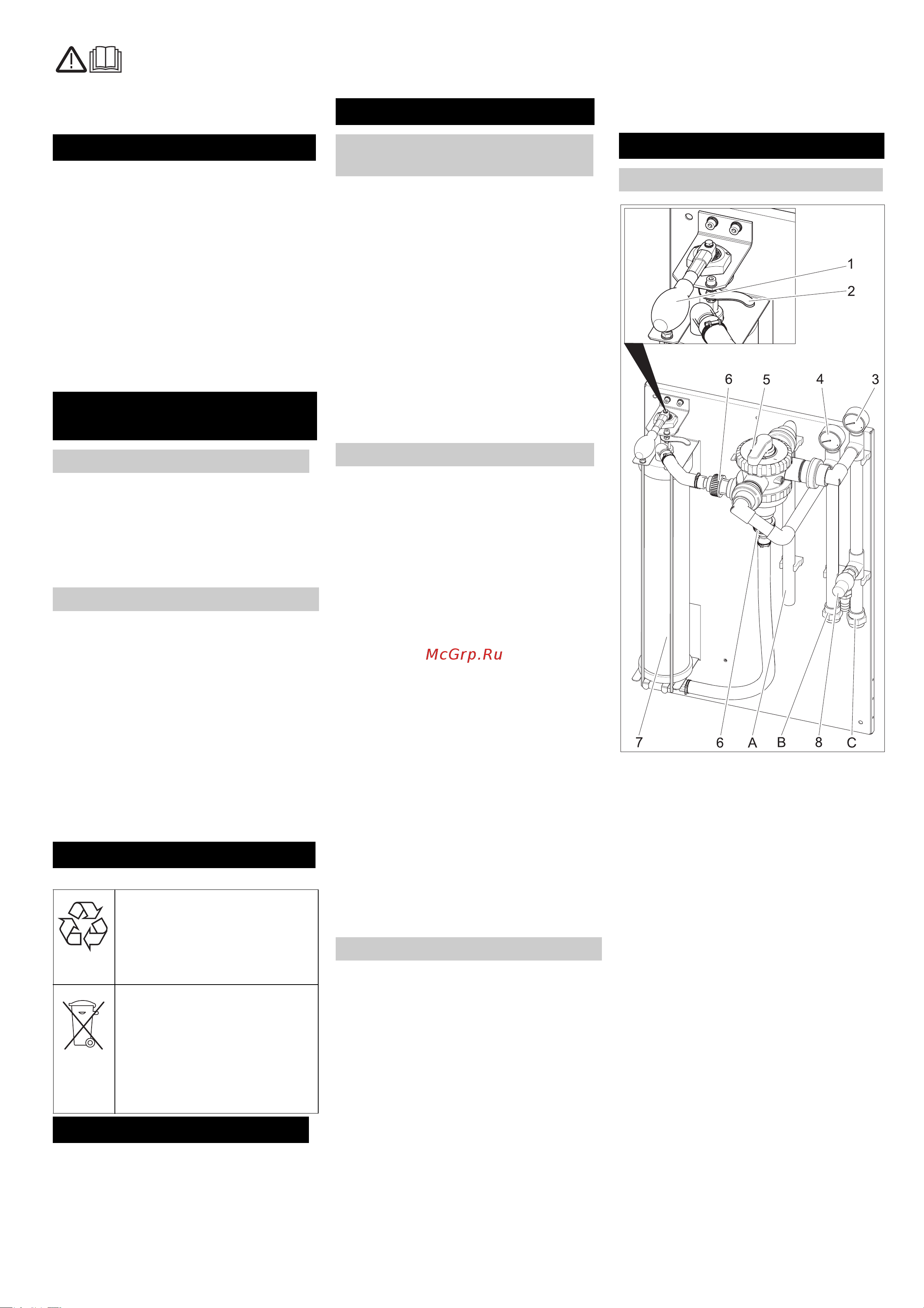

1 Tension lever
2 Unlocking lever
3 Manometer at the filter inlet
4 Manometer at the filter outlet
5 Multi-channel valve
6 Screw connections
7 Filament filter
8 Overflow valve
A to collect sludge (rinse back)
B to the high-pressure cleaner / proc-
essed water tank (filling)
C from the immersion pump
Contents
About this operating instruc-
tions manual
Target group for this instruction
Definitions
Fresh water
Waste water
Processed water
Environmental protection
The packaging materials are
recyclable. Please do not throw
packaging in the domestic
waste but pass it on for recy-
cling.
Old units contain valuable recy-
clable materials. Batteries, oil
and similar substances may
not be released into the envi-
ronment. Therefore please dis-
pose of old units through
suitable collection systems.
Guarantee
Safety instructions
Symbols used in the operation in-
struction
General
Proper use
Operations
Operating elements
