Italiano 19
Per la regolazione della tensione del filtro
procedere nel modo seguente:
Î Ruotare la leva di serraggio verso sini-
stra fino a quando la leva si piega leg-
germente verso l'indicazione della
tensione iniziale corretta.
Î Tirare in avanti la leva di sbloccaggio e
ruotare la leva di serraggio verso sini-
stra fino a quando la leva di sblocco si
inserisce nel dispositivo di arresto sus-
seguente.
Î ruotare la leva del del distributore multi-
plo in posizione „FILTRATION“.
Avvertenza
dopo un periodo prolungato di inattività
l'azionamento del distributore multiplo ri-
chiede una forza maggiore.
Î verificare la tensione iniziale del filtro.
Î verificare se il tappo di scarico è avvita-
to e stretto.
Î mettere in funzione la pompa in loco.
Avvertenza
In condizioni d'esercizio normali, il risciac-
quo inverso va effettuato una volta al gior-
no. Durante il risciacquo inverso l'impianto
non scarica acqua riciclata.
Con il risciacquo inverso si elimina la spor-
cizia accumulata nel filtro a filamenti. A tale
scopo, il filtro a filamenti viene sciacquato in
direzione inversa. Lo sporco espulso viene
condotto secondo le disposizioni locali nel
separatore di fanghi del sistema di riciclag-
gio, una sequenza di depurazione o nella
canalizzazione
Î mettere in funzione la pompa in loco.
Î ruotare la leva del del distributore multi-
plo in posizione „RÜCKSPÜLEN/
BACKWASH“.
Î Sbloccare il filtro a filamenti ruotando la
piastra di bloccaggio in senso antiora-
rio.
Î Attendere 30 secondi.
Î Bloccare e sbloccare immediatamente il
filtro a filamenti.
Î Attendere la procedura per 30 secondi -
bloccare - sbloccare, ripetere per 10
volte.
Î Regolare nuovamente la tensione ini-
ziale del filtro.
Î ruotare la leva del del distributore multi-
plo in posizione „ERSTFILTRAT/RIN-
SE“.
Î Attendere 2 minuti.
Î ruotare la leva del del distributore multi-
plo in posizione „FILTRATION“.
Nel caso in cui l'idropulitrice o l'impianto di
autolavaggio non accolga acqua, ha luogo
una circolazione dell'acqua riciclata per
prevenire la formazione di cattivi odori.
Avvertenza
Per ridurre i costi di esercizio, durante i pe-
riodi di inattività (ad es. di notte, il fine setti-
mana) la pompa sommersa può essere
periodicamente disattivata ed attivata. La
pompa sommersa (del cliente) può essere
collegata alla rete di alimentazione anche
attraverso un temporizzatore.
L'impianto va fatto funzionare in locali privi
di gelo. In caso di gelo, mettere l'impianto
fuori servizio e farne fuoriuscire tutta l'ac-
qua:
Î Svitare il tappo di scarico.
Î Allentare le viti dei tubi di plastica.
Î Svuotare l'impianto.
Î Disattivare la pompa in loco.
Î Qualora sussista il rischio di gelo, è inol-
tre necessario eliminare l'acqua ancora
presente (vedere la sezione "Protezio-
ne antigelo").

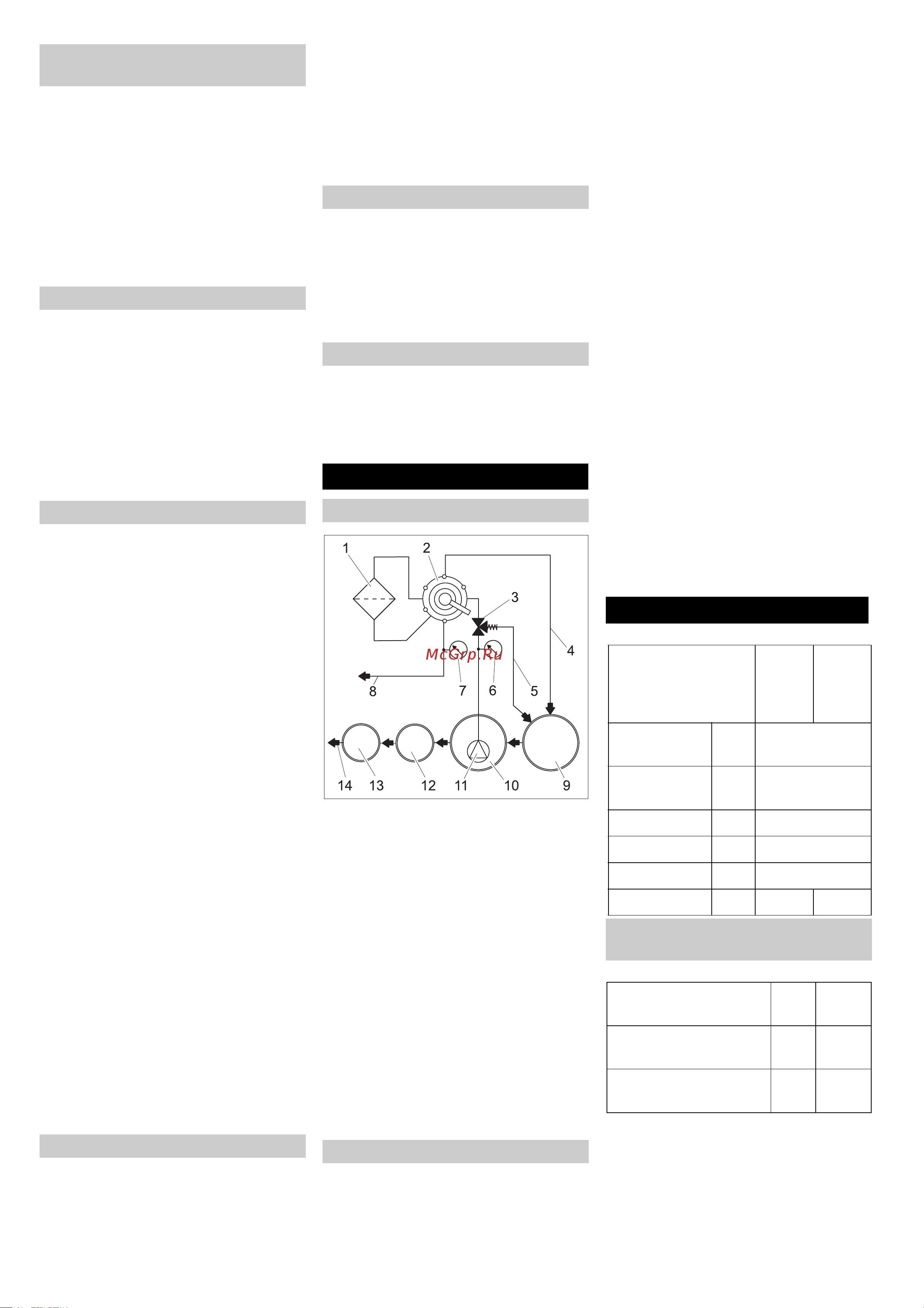

1 Filtro a filamenti
2 Distributore multiplo
3 Valvola di troppopieno
4 Conduttura di risciacquo
5 Circolazione (al separatore di fanghi)
6 Manometro ingresso filtro
7 Manometro uscita filtro
8 al serbatoio dell'acqua riciclata / idropu-
litrice
9 Separatore di fanghi del sistema di rici-
claggio *)
10 Bacino della pompa del sistema di rici-
claggio *)
11 Pompa sommersa *)
12 Dispositivo di separazione (EN 858) *)
13 Pozzetto di ispezione *)
14 alla canalizzazione *)
*) in loco
Di seguito è descritto il percorso dell'acqua
nelle diverse posizioni del distributore mul-
tiplo.
In Modalità Filtraggio, l'acqua scorre attra-
verso
– Pompa sommersa
– Distributore multiplo in posizione „FIL-
TRATION“
– Filtro (direzione di scorrimento Filtrag-
gio)
– al serbatoio idropulitrice/dell'acqua rici-
clata
Nel risciacquo inverso, l'acqua scorre attra-
verso
– Pompa sommersa
– il distributore multiplo in posizione
"RÜCKSPÜLEN/BACKWASH"
– Filtro (contro la direzione di scorrimento
Filtraggio)
– nel separatore di fanghi
Nello sciacquo, l'acqua scorre attraverso
– Pompa sommersa
– il distributore multiplo in posizione "ER-
STFILTRAT/RINSE"
– Filtro (direzione di scorrimento Filtrag-
gio)
– nel separatore di fanghi
Questa posizione non è necessaria per il
funzionamento dell'impianto.
– adatta per l'acqua sporca
– adatta per il funzionamento continuo
– con dispositivo atto ad evitare il funzio-
namento a secco
Regolazione della tensione iniziale
del filtro
Modalità Filtraggio
Risciacquo inverso
circolazione dell'acqua riciclata
Antigelo
Messa a riposo
Funzionamento
Diagramma del ciclo di lavorazione
Descrizione delle funzioni
FILTRATION
RÜCKSPÜLEN/BACKWASH
ERSTFILTRAT/RINSE
UMWÄLZUNG/RECIRCULATION
Dati tecnici
WRP
1000
eco
WRP
1000
com-
pact
Pressione
(min.)
MPa
(bar)
0,2 (2)
Pressione
(max.)
MPa
(bar)
0,35 (3,5)
Potenza filtro l/h 1000
Larghezza mm 660
Profondità mm 450
Altezza mm 1090 1300
Requisiti della pompa sommersa (in
loco)
Pressione (min.) MPa
(bar)
0,2 (2)
Pressione (max.) MPa
(bar)
0,35
(3,5)
Portata minima a 0,2
MPa (2 bar)
l/h 1000
