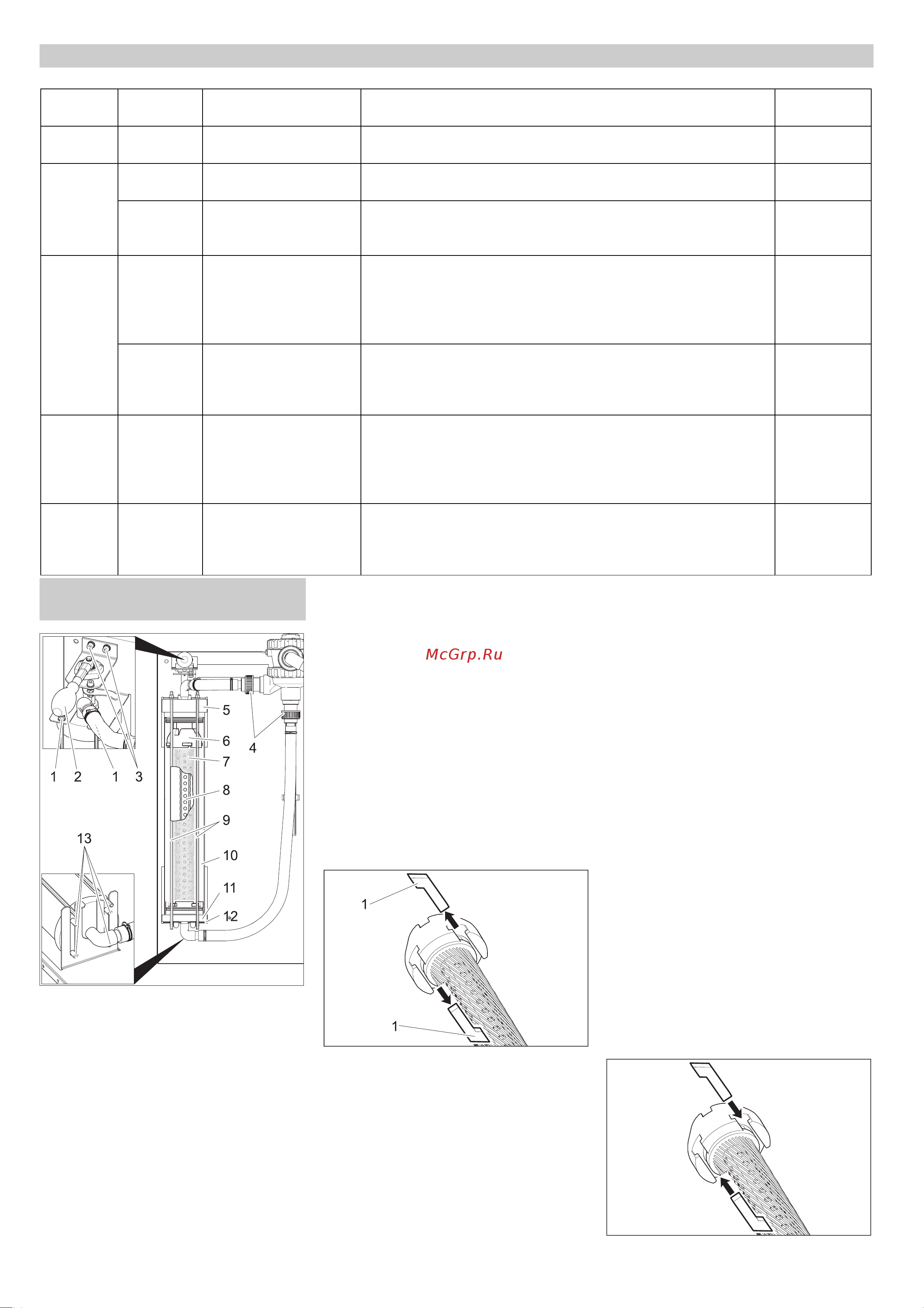

Karcher WRP 1000 COMPACT [31/70] Заменить фильтровальную вставку
![Karcher WRP 1000 COMPACT [31/70] Заменить фильтровальную вставку](/views2/2002634/page31/bg1f.png)
Руccкий 31
1 Гайка
2 Рукоятка зажима
3 Винт опоры рукоятки зажима
4 Резьбовое соединение
5 Крышка
6 Верхняя часть
7 Фильтровальная вставка
8 Труба для фильтрата
9 Резьбовой шток
10 Филаментный фильтр
11 Нижняя часть
12 Нижняя консоль
13 Штифт
Î Освободить фильтр.
Î Открутить оба резьбовых
соединения.
Î Выкрутить оба винта опоры рычага
зажима.
Î Рычаг зажима вместе с креплением
вынуть вверх.
Î Открутить гайку на
верхнем конце
резьбового штока.
Î Вынуть узел резьбового штока.
Î Вынуть вперед филаментный
фильтр.
Î Снять крышку филаментного
фильтра.
Î Вынуть нижнюю часть фильтра
вместе с фильтровальной вставкой.
1 Центрирующая шпонка
Î Вынуть центрирующие шпонки
между верхней частью и
фильтровальной вставкой и между
нижней частью и фильтровальной
вставкой.
Î Снять с фильтровальной вставки
верхнюю и
нижнюю части.
Î Вынуть из фильтровальной вставки
трубу с фильтратом.
Î Утилизировать фильтровальную
вставку.
Î Насадить трубу для фильтрата на
один конец новой фильтровальной
вставки.
Î Зажать фильтровальную вставку
таким образом, чтобы филаментное
волокно не скручивалось.
Î Вдвинуть трубу для фильтрата в
фильтровальную вставку, регулируя
положение трубы для фильтрата и
глядя при этом
на противоположную
сторону фильтрующего элемента.
Î Перед дальнейшей сборкой все О-
образные прокладки смазать
обычным жидким мылом.
Указание
Не использовать консистентные
смазки на основе силикона. Силикон,
попавший в воду, ухудшает результат
очистки и просушки при мойке
автомобилей.
Î Вставить в фильтрующий элемент
верхнюю и нижнюю части.
Î Выровнять верхнюю и нижнюю части
таким образом, чтобы можно было
вставить центрирующие шпонки.
План технического обслуживания
Время Действие соответствующий
узел
Проведение работ Кем
проводится
ежедневн
о
Обратная
промывка
Филаментный фильтр Провести процесс обратной промывки Эксплуатаци
онник
еженедел
ьно
очистить Сток на моечной
площадке
Почистить корзину грязеуловителя в стоке основания. Эксплуатаци
онник
проверять Концентрация
моющего средства в
технической воде
При образовании пены уменьшить дозу чистящего средства. Эксплуатаци
онник
ежемесяч
но
проверять Шламоуловитель,
резервуар насоса
Во всех резервуарах, находящихся за шламоуловителем, не
должно находиться никакой грязи
. Высота грязи в
шламоуловителе не должна превышать 1 м. Проверить
уровень грязи, в случае необходимости откачать и
утилизировать ее в соответствии с местными положениями.
Эксплуатаци
онник
удалить
содержим
ое,
почистить
Бак с технической
водой (если имеется)
Удалить содержимое, почистить, прополоскать и снова
заполнить.
Эксплуатаци
онник
раз в
полгода
(при
необходи
мости)
Поменять
воду,
почистить
резервуар
Шламоуловитель,
жировой сепаратор,
резервуар насоса
Опорожнить резервуар, полностью удалить грязь и наполнить
резервуар чистой водой. Сохранять документы относительно
утилизации отходов.
Эксплуатаци
онник /
утилизатор
отходов
раз в год заменить Фильтровальная
вставка
Заменить фильтровальную вставку филаментного фильтра. Эксплуатаци
онник /
сервисная
служба
Заменить фильтровальную
вставку.
