Руccкий 29

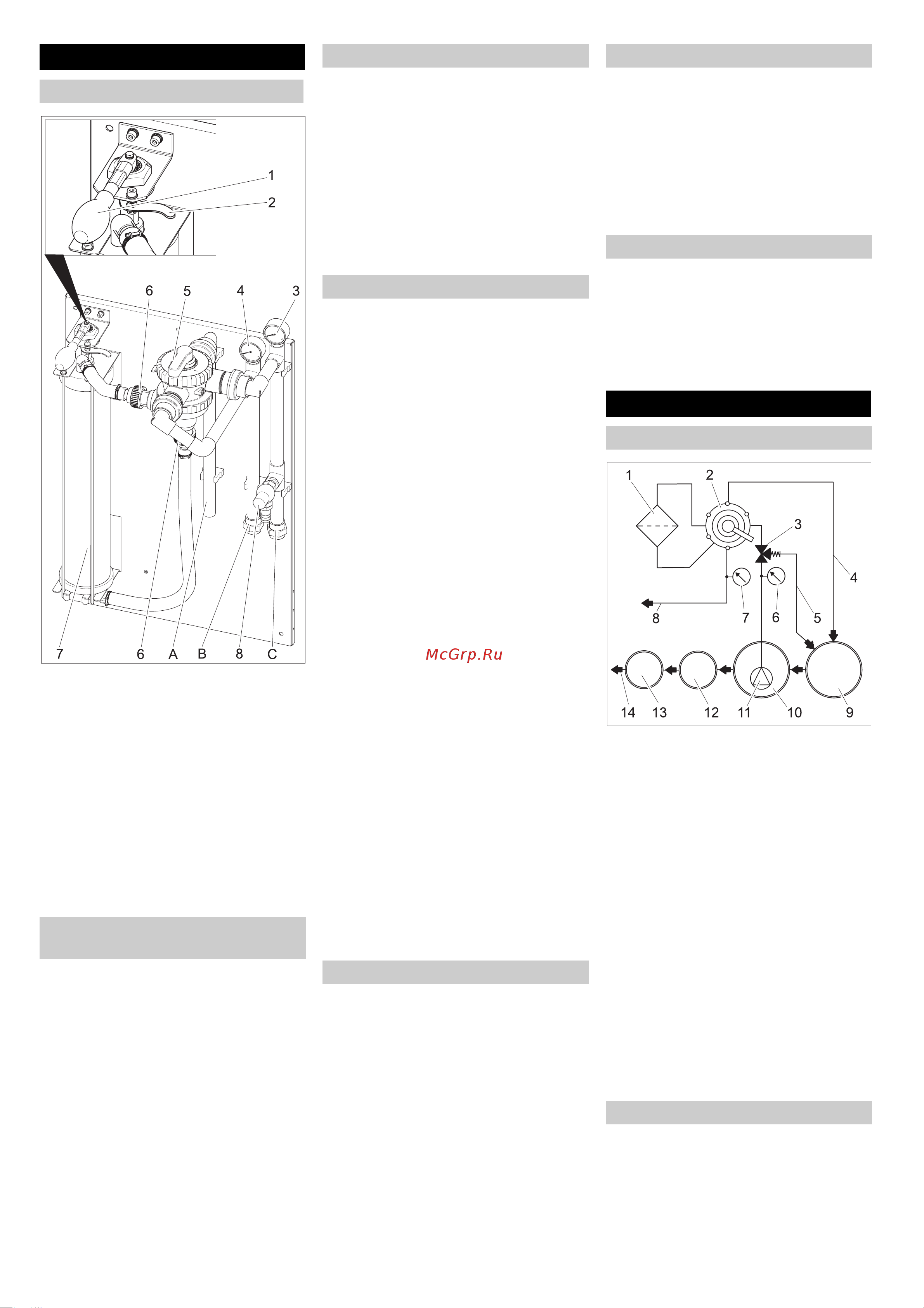

1 Рукоятка зажима
2 Рычаг разблокировки
3 Манометр на входе фильтра
4 Манометр на выходе фильтра
5 Многоходовой клапан
6 Резьбовое соединение
7 Филаментный фильтр
8 Перепускной клапан
A для шламоуловителя (циркуляция)
B к высоконапорному моющему
аппарату/баку с технической водой
(вентиляция)
C от погружного насоса
Для дополнительной регулировки
напряжения необходимо выполнить
следующее:
Î Рычаг зажима повернуть влево, пока
он слегка
не изогнется для индикации
правильного предварительного
натяжения.
Î Потяните рычаг разблокировки
вперед и продолжайте поворачивать
влево рычаг зажима до тех пор, пока
рычаг разблокировки не
зафиксируется в следующем пазу.
Î Повернуть рычаг многоходового
клапана в положение «FILTRATION».
Указание
После длительного простоя для
срабатывания многоходового клапана
требуются более высокие усилия.
Î Проверить напряжение на
фильтре.
Î Проверить, достаточно ли закручен и
затянут винт сливного отверстия.
Î Запустить насос, установленный на
заводе-изготовителе.
Указание
При нормальном режиме работы
обратная промывка должна
осуществляться один раз в день. Во
время обратной промывки установка
не вырабатывает техническую воду.
В процессе обратной промывки
удаляется грязь, собравшаяся в
филаментном фильтре. Для этого
филаментный фильтр ополаскивается в
обратном направлении. Удаленная
грязь, в соответствии с местными
положениями, подается в
шламоуловитель системы повторного
использования, имеющуюся осадочную
цепочку или канализацию.
Î Запустить насос, установленный на
заводе-изготовителе.
Î Повернуть рычаг многоходового
клапана в положение
«RUECKSPUELEN/BACKWASH».
Î Освободить филаментный фильтр,
повернув рукоятку зажима против
часовой стрелки.
Î Выждать 30 секунд.
Î Зажать
филаментный фильтр и
снова его освободить.
Î После 30 секунд ожидания повторить
процесс «зажать-разгрузить» 10 раз.
Î Снова установить предварительно
заданное напряжение на фильтре.
Î Повернуть рычаг многоходового
клапана в положение
«ERSTFILTRAT/RINSE».
Î Выждать 2 минуты.
Î Повернуть рычаг многоходового
клапана в положение «FILTRATION».
Если высоконапорный моющий аппарат
или моющая установка не получает
воду, то включается
циркуляция
технической воды во избежания
образования неприятных запахов.
Указание
Для снижения производственных
затрат можно периодически включать
и выключать погружной насос во время
простоя оборудования (например,
ночью или на выходных). Для этого
можно подключать погружной насос
(заводской) к сети питания через
выключатель с часовым механизмом.
Установка должна эксплуатироваться в
защищенном от мороза
помещении. При
морозе вывести установку из
эксплуатации и полностью осушить:
Î Выкрутить винт сливного отверстия.
Î Ослабить резьбовые соединения
пластмассовой трубы.
Î Дать установке поработать
вхолостую.
Î Выключить насос, установленный на
заводе-изготовителе.
Î Если существует опасность
заморозков, дополнительно
необходимо удалить оставшуюся
воду (см. раздел "Защита от
морозов").
1 Филаментный фильтр
2 Многоходовой клапан
3 Перепускной клапан
4 Трубопровод обратной промывки
5 Циркуляция (для улавливания
шлама)
6 Манометр на входе фильтра
7 Манометр на выходе фильтра
8 К баку с технической водой/
высоконапорному моющему
аппарату
9 шламоуловитель системы
повторного использования*)
10 резервуар насоса системы
повторного использования*)
11 Погружной насос *)
12 устройство осаждения (EN 858) *)
13 контрольный колодец *)
14 к канализации *)
*) заводская
Ниже будет показан путь прохождения
воды при различных положениях
многоходового клапана.
Во время функционирования вода течет
через
Эксплуатация
Элементы управления
Отрегулировать напряжение на
фильтре
Функционирование фильтра
Обратная промывка
Циркуляция технической воды
Защита от замерзания
Вывод из эксплуатации
Назначение
Поточная схема
Описание работы
FILTRATION
