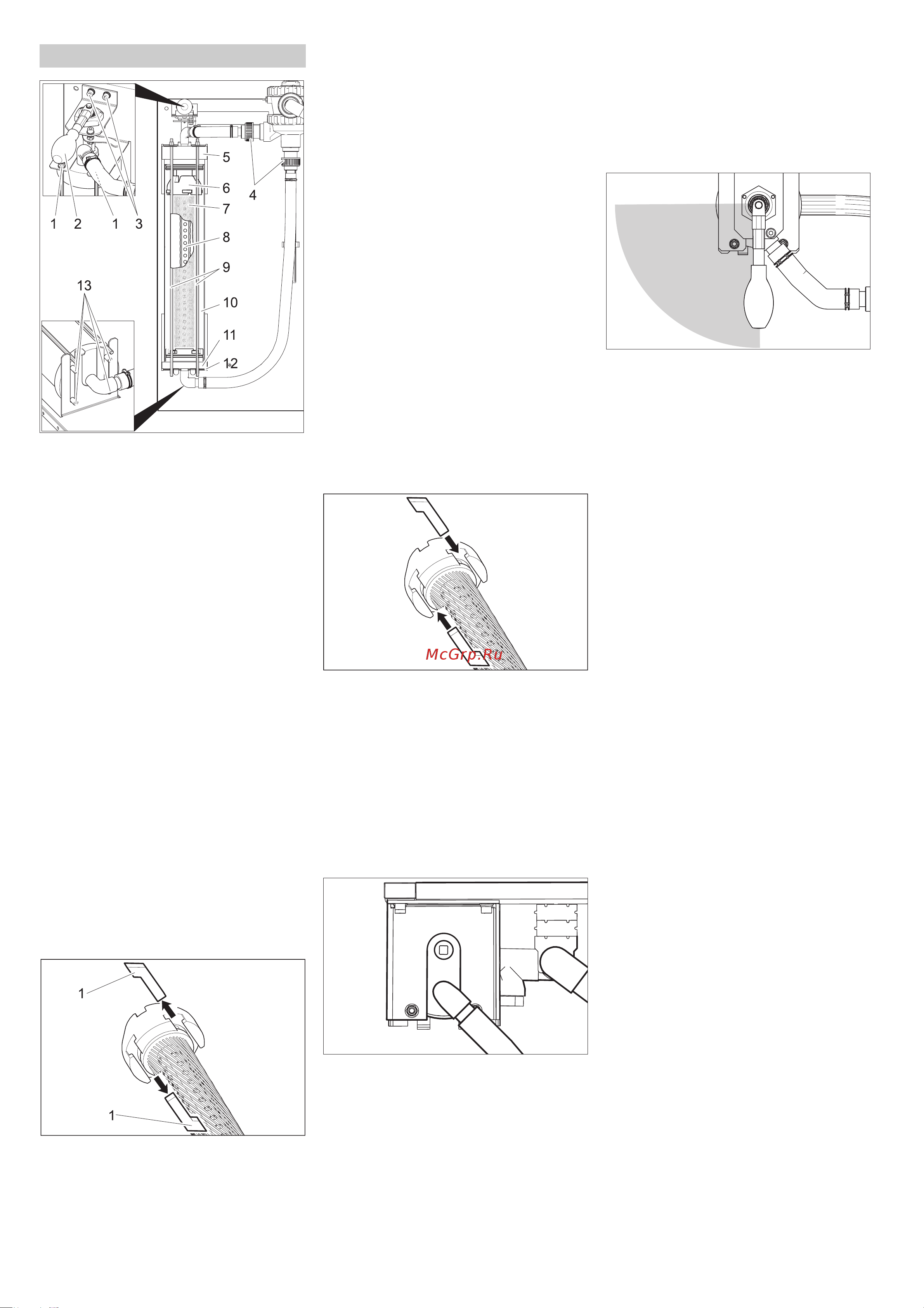

Italiano 21
1Dado
2 Piastra di bloccaggio
3 Vite cuscinetto piastra di bloccaggio
4 Raccordo a vite
5 Coperchio
6 Parte superiore
7 Inserto filtrante
8 Tubo filtrato
9 Asta filettata
10 Filtro a filamenti
11 Parte inferiore
12 Console inferiore
13 Perno
Î Sbloccare il filtro.
Î Scollegare i due raccordi.
Î Svitare le due viti del cuscinetto della
piastra di bloccaggio.
Î Rimuovere la piastra di bloccaggio con
il supporto verso l'alto.
Î Svitare i dadi all'estremità superiore del-
le aste filettate.
Î Rimuovere il gruppo delle aste filettate.
Î Estrarre in avanti il filtro a filamenti.
Î Rimuovere il coperchio del filtro a fila-
menti.
Î Rimuovere la parte inferiore del filtro a
filamenti.
1 Dado scanalato
Î Estrarre i dadi scanalati tra la parte su-
periore e l'inserto del filtro e tra la parte
inferiore e l'inserto del filtro.
Î Rimuovere la parte superiore ed inferio-
re dall'inserto del filtro.
Î Estrarre il tubo filtrato dall'inserto del fil-
tro,
Î Smaltire il supporto del filtro.
Î Posizionare il tubo filtrato ad un'estremi-
tà dell'inserto del filtro nuovo.
Î Tendere l'inserto del filtro in modo tale
che i filamenti non siano attorcigliati.
Î Spingere il tubo filtrato nell'inserto del
filtro e controllare in questo modo la di-
rezione del tubo filtrato osservando il
lato opposto dell'elemento filtrante.
Î Prima di procedere con il montaggio ap-
plicare su tutti gli O-Ring un sapone li-
quido comunemente in commercio.
Avvertenza
Non usare grasso al silicone. Il silicone in
acqua pregiudica la pulizia e l'asciugatura
del lavaggio del veicolo.
Î Introdurre la parte superiore ed inferiore
sull'elemento filtrante.
Î Orientare la parte superiore ed inferiore
in modo tale che possano essere inseriti
i dadi scanalati.
Î Introdurre i dadi scanalati e bloccarli
ruotando leggermente il supporto del fil-
tro.
Î Introdurre la parte inferiore nel filtro a fi-
lamenti e spingere fino all'arresto.
Î Posizionare il coperchio sul filtro a fila-
menti.
Î Posizionare il filtro a filamenti sulla con-
sole inferiore in modo tale che i due per-
ni posteriori siano posizionati nei fori
lunghi.
Î Orientare il coperchio come illustrato
precedentemente e spngerlo fino all'ar-
resto.
Î Spingere il filtro a filamenti tra le due
console.
Î Agganciare il gruppo delle barre filettate
alla console inferiore ed introdurre le
barre filettate attraverso i fori nella con-
sole superiore.
Î Fissare le barre filettate con le rondelle
ed i dadi.
Î Stringere i dadi in modo tale che le ron-
delle possano essere spostate manual-
mente.
Î Stringere i raccordi dei tubi.
Î Introdurre la piastra di bloccaggio con il
supporto attraverso il coperchio del filtro
a filamenti.
Î Girare la piastra di bloccaggio in senso
orario. La leva di serraggio deve potersi
girare senza esercitare molta forza
nell'area indicata in alto. Altrimenti è ne-
cessario smontare la leva di serraggio
ed introdurla nella posizione corretta.
Î Fissare il supporto della piastra di bloc-
caggio con le due viti.
Î Regolare la tensione iniziale del filtro.
Sostituire l'inserto del filtro
