Karcher WRP 1000 COMPACT [49/70] Filtre kartuşunun değiştirilmesi
![Karcher WRP 1000 COMPACT [49/70] Filtre kartuşunun değiştirilmesi](/views2/2002634/page49/bg31.png)
Türkçe 49

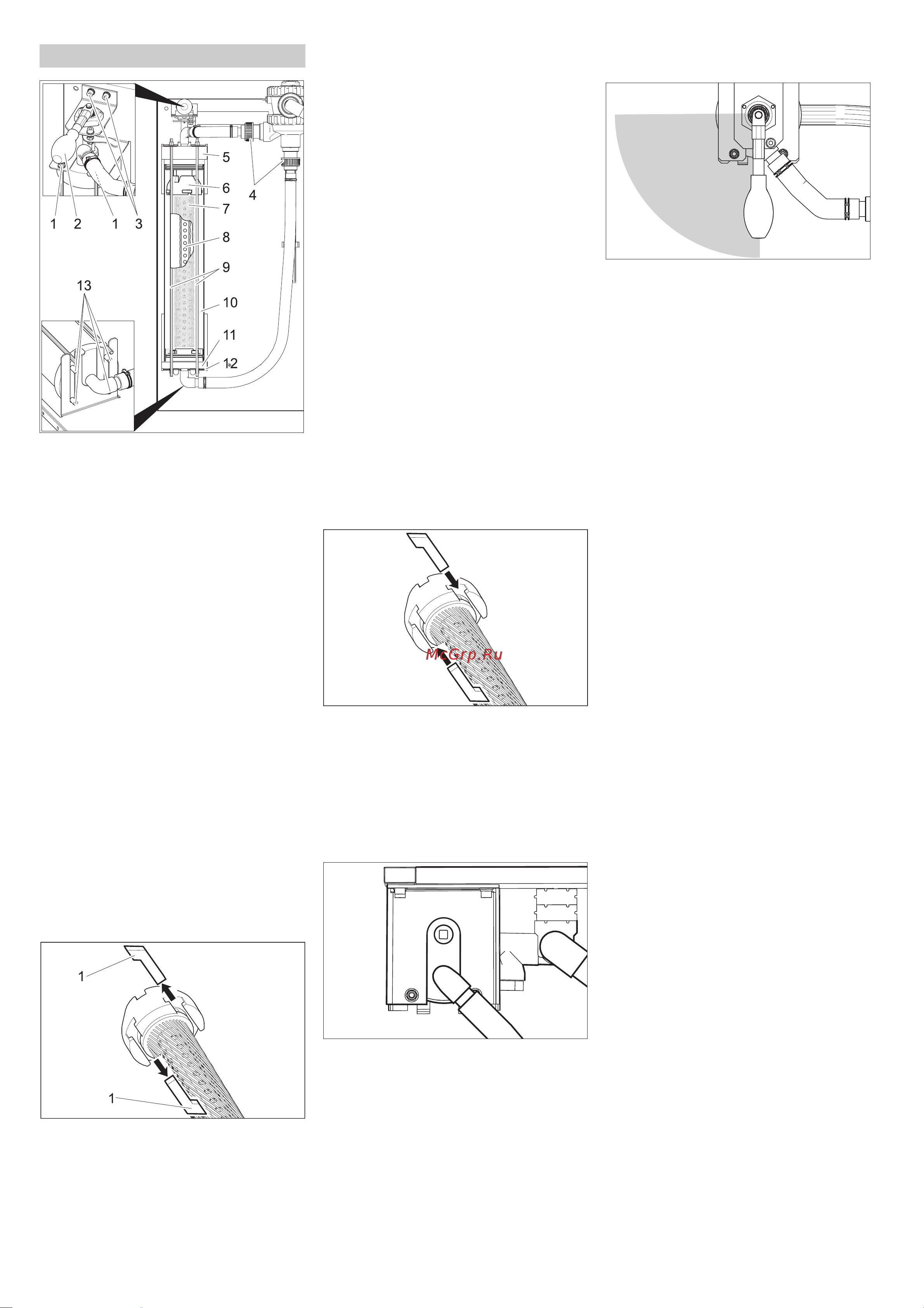

1 Somun
2 Gergi kolu
3 Gergi kolu yatağının cıvatası
4Cıvata bağlantısı
5 Kapak
6 Üst parça
7 Filtre kartuşu
8 Filtrat borusu
9Dişli çubuk
10 Elyaf filtre
11 Alt parça
12 Alt konsol
13 Pim
Î Filtreyi gevşetin.
Î Her iki cıvata bağlantısını ayırın.
Î Gergi kolu yatağının iki cıvatasını
sökün.
Î Gergi kolunu yatakla birlikte yukarı
doğru çıkartın.
Î Dişli çubukların üstteki ucundaki
somunları sökün.
Î Dişli çubuk yapı grubunu çıkartın.
Î Elyaf filtreyi öne doğru dışarı çekin.
Î Elyaf filtrenin kapağ
ını çekin.
Î Elyaf filtrenin alt parçasını filtre
kartuşuyla birlikte çekin.
1Oluk taşı
Î Üst parça ve filtre kartuşu arasındaki ve
alt parça ve filtre kartuşu arasındaki
oluk taşlarını dışarı çekin.
Î Üst parça ve alt parçayı filtre
kartuşundan çıkartın.
Î Filtrat borusunu filtre kartuşundan dışarı
çekin,
Î Filtre kartuşunu tasfiye edin.
Î Filtrat borusunu yeni filtre kartuşunun
bir ucuna oturtun.
Î Elyaflar burulmayacak şekilde filtre
kartuşunu gerin.
Î Filtrat borusunu filtre kartuşuna itin ve
bu sıradai elyaf filtresinin karşı tarafına
bakarak filtrat borusunun yönüne
kumanda edin.
Î Montaja devam etmeden önce, O-
ringlere piyasada bulunan sıvı sabun
sürün.
Not
Silikonlu gres kullanmayı
n. Sudaki silikon,
araç yıkamaları sırasında temizleme ve
kurutma sonucunu olumsuz yönde etkiler.
Î Üst parça ve alt parçayı filtre kartuşuna
takın.
Î Üst parça ve alt parçayı, oluk taşları
yerleştirilebilecek şekilde hizalayın.
Î Oluk taşlarını takın ve filtre kartuşunu
hafifçe döndürerek sıkıştırın.
Î Alt parçayı elyaf filtreye yerleştirin ve
tümüyle içeri itin.
Î Kapağı elyaf filtreye oturtun.
Î Elyaf filtreyi, arkadaki iki pim konsolun
uzun deliklerinde oturacak şekilde alt
konsola oturtun.
Î Kapağı, yukarıda gösterildiği gibi
hizalayın ve tümüyle içeri itin.
Î Elyaf filtreyi her iki konsolun arasına itin.
Î Dişli çubuk yapı grubunu alt konsola
sabitleyin ve dişli çubukları
üst
konsoldaki deliklerden içeri sokun.
Î Dişli çubukları düz rondelalar ve
somunlarla sabitleyin.
Î Somunları, sadece düz rondelalar elle
kaydırılabilecek kadar sıkın.
Î Boruların cıvata bağlantılarını sıkın.
Î Gergi kolunu yatakla birlikte elyaf
filtrenin kapağına takın.
Î Gergi kolunu saat yönünde döndürün.
Gergi kolu, yukarıda gösterilen bölgeye
güç harcamadan döndürülebilmelidir.
Aksi takdirde gergi kolunu sökün ve
doğru konumda tekrar yerleştirin.
Î Gergi kolu yatağını iki cıvatayla
sabitleyin.
Î Filtre ön gerilimini ayarlayın.
Filtre kartuşunun değiştirilmesi
