Eesti 57
Filtri eelpinge reguleerimiseks toimige
järgmisel viisil:
Î Keerake kinnitushooba vasakule, kuni
hoob langeb õiget eelpinget tähistades
pisut alla.
Î Tõmmake vabastushooba ette ja
keerake kinnitushooba rohkem
vasakule, kuni vabastushoob fikseerub
järgmisse punkti.
Î Keerake kollektorventiili hoob
asendisse „FILTREERIMINE“.
Märkus
Pärast pikemat seismist nõuab
kollektorventiili käsitsemine rohkem jõudu.
Î Kontrollige filtri eelpinget.
Î Kontrollige,kas väljalaskekruvi on sisse
ja kinni keeratud.
Î Võtke ehituspoolne pump kasutusele.
Märkus
Normaalse töö korral tuleb tagasipesu teha
kord päevas. Tagasipesu ajal ei anna
seade tarbevett.
Tagasipesu käigus eemaldatakse
filementfiltrisse kogunenud mustus. Selleks
pestakse filamentfiltrit vastupidises suunas.
Olenevalt kohapeal kehtivatest määrustest
juhitakse väljapestud mustus
ringlussüsteemi mudapüüdurisse,
olemasolevasse setteahelasse või
kanalisatsiooni
Î Võtke ehituspoolne pump kasutusele.
Î Keerake kollektorventiili hoob
asendisse „TAGASIPESU/
BACKWASH“.
Î Vabastage filamentfilter, keerates
kinnitushooba vastupäeva.
Î Oodake 30 sekundit.
Î Pingutage filamentfiltrit ja vabastage
kohe uuesti.
Î Korrake protsessi 10 korda: 30 sekundit
oodata - pingutada - vabastada.
Î Reguleerige filtri eelpinge uuesti välja.
Î Keerake kollektorventiili hoob
asendisse „ESMANE FILTRAAT/
RINSE“.
Î Oodake 2 minutit.
Î Keerake kollektorventiili hoob
asendisse „FILTREERIMINE“.
Kui kõrgsurvepesur või pesula ei tarbi vett,
toimub tarbevee retsirkulatsioon, et vältida
lõhna probleeme.
Märkus
Käituskulude vähendamiseks võib
sukelpumba töö vaheajal (nt öösel,
nädalavahetusel) perioodiliselt välja- ja
sisse lülitada. Selleks saab (ehituspoolse)
sukelpumba taimeriga ühendada
vooluvõrguga.
Seadet tuleb käitada ruumides, mille
temperatuur ei lange allapoole nulli. Kui
ruumitemperatuur langeb allapoole nulli,
tuleb seade kasutuselt võtta ja täielikult
veest tühjendada:
Î Keerake väljalaskekruvi välja.
Î Vabastage plastmassist torude
keermesühendused.
Î Laske seade veest tühjaks joosta.
Î Lülitage ehituspoolne pump välja.
Î Külmaohu korral tuleb täiendavalt
eemaldada veel seadmes olev vesi (vt
lõiku "Külmakaitse").

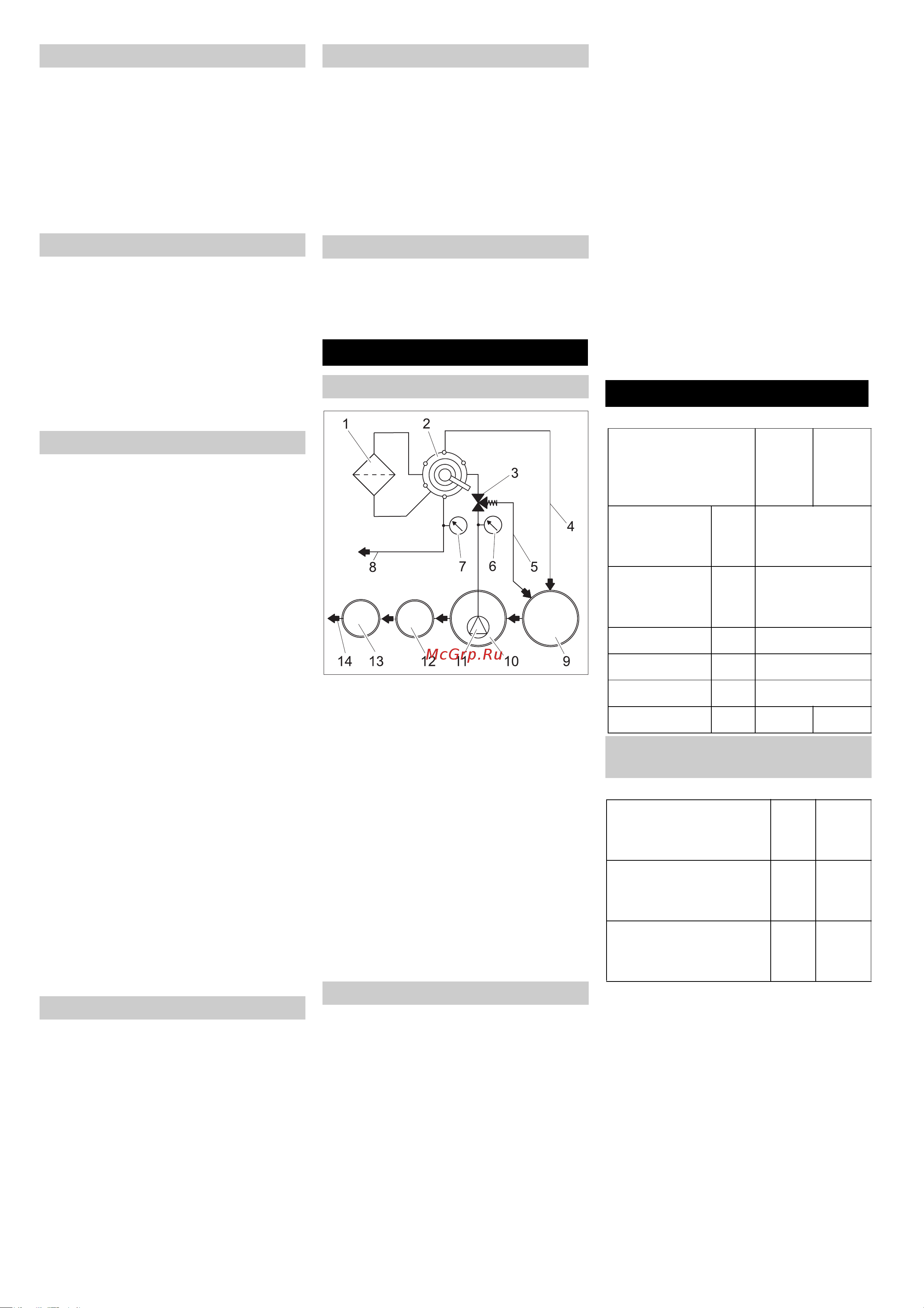

1 Filamentfilter
2 Kollektorventiil
3 Ülevooluventiil
4 Tagasipesu voolik
5 Retsirkulatsioon (mudapüüduri juurde)
6 Filtri sissepääsu manomeeter
7 Filtri sissepääsu manomeeter
8 tarbevee paagi juurde/kõrgsurvepesuri
juurde
9 Ringlussüsteemi mudapüüdur *)
10 Ringlussüsteemi pumbapõhi *)
11 Sukelpump *)
12 Sadestusseade (EN 858) *)
13 Kontrollšaht *)
14 Kanalisatsiooni *)
*) ehituspoolne
Järgnevalt kirjeldatakse vee vooluteed
kollektorventiili erinevate asendite korral.
Kui filter töötab, voolab vesi üle
– sukelpumba
– Kollektorventiil asendis
„FILTREERIMINE“
– Filter (voolamissuund filtreerimine)
– kõrgsurvepuhasti juurde / tarbevee
paagi juurde
Beim Rückspülen fließt das Wasser über
– sukelpumba
– Kollektorventiil asendis „TAGASIPESU/
BACKWASH“
– Filter (vastu voolamissuunda
filtreerimine)
– mudapüüdurissse
Pesemisel voolab vesi üle:
– sukelpumba
– Kollektorventiil asendis „ESMANE
FILTRAAT/RINSE“
– Filter (voolamissuund filtreerimine)
– mudapüüdurissse
Seda asendit ei ole seadme käitamiseks
vaja.
– sobib musta vee jaoks
– sobib püsikäituseks
– kuivalt töötamise kaitsega
Filtri eelpinge reguleerimine
Filtri töö
Tagasipesu
Tarbevee retsirkulatsioon
Jäätumiskaitse
Seiskamine
Funktsioon
Vooluskeem
Töö kirjeldus
FILTREERIMINE
TAGASIPESU/BACKWASH
ESMANE FILTRAAT/RINSE
RETSIRKULATSIOON/RECIRCULATION
Tehnilised andmed
WRP
1000
eco
WRP
1000
compa
ct
Rõhk (min.) MPa
(baa
r)
0,2 (2)
Rõhk (maks.) MPa
(baa
r)
0,35 (3,5)
Filtri võimsus l/h 1000
Laius mm 660
Sügavus mm 450
Kõrgus mm 1090 1300
Nõuded sukelpumbale
(ehituspoolne)
Rõhk (min.) MPa
(baar
)
0,2 (2)
Rõhk (maks.) MPa
(baar
)
0,35
(3,5)
Minimaalne pumbatav
veekogus 0,2 MPa (2
baari) juures
l/h 1000
