15
REAL MIG
7. ОПИСАНИЕ ФУНКЦИОНИРОВАНИЯ

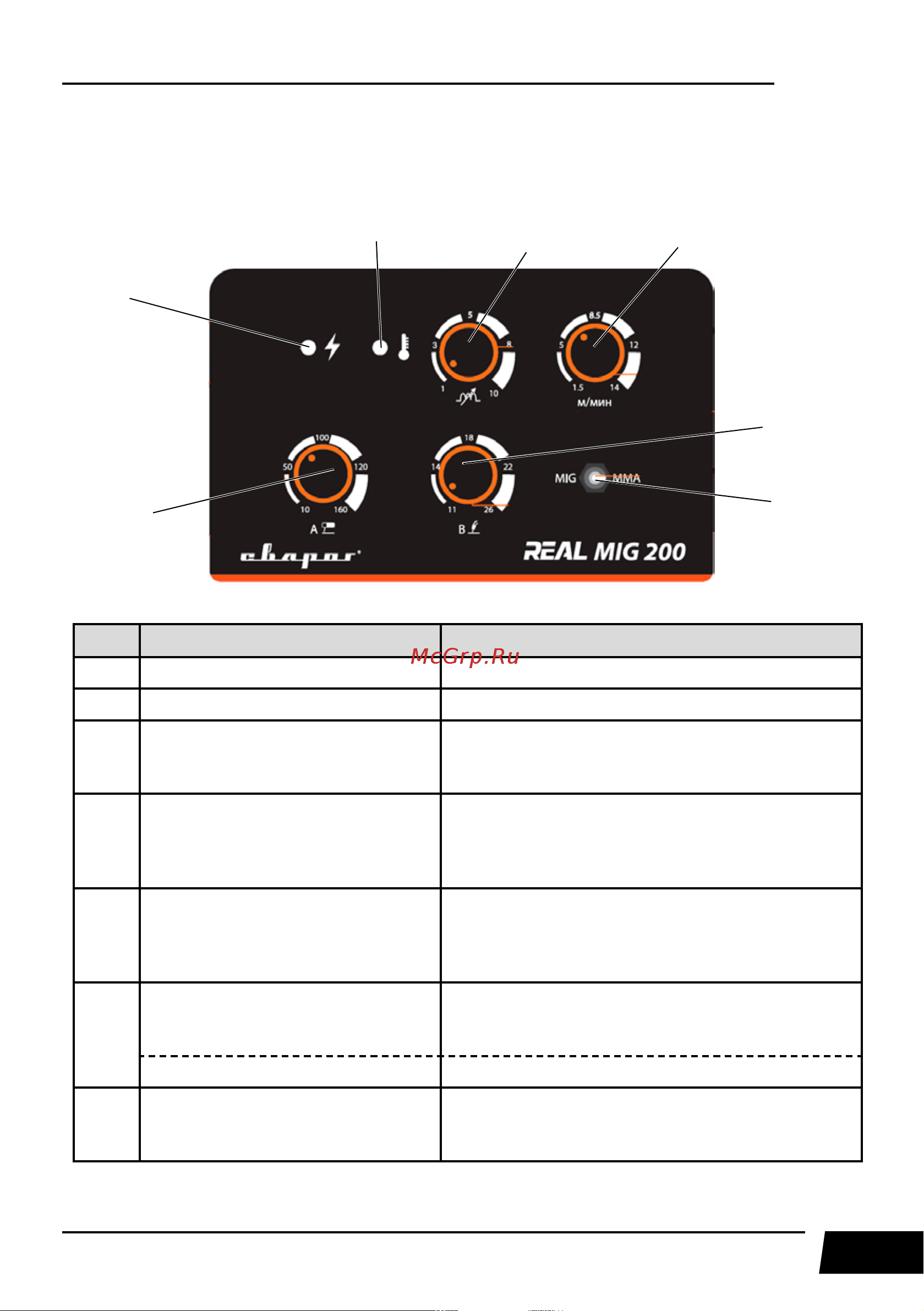

На рисунке 7.1. показана передняя панель источника питания.
Рис. 7.1. Передняя панель.
Поз. Параметры Описание
1 Индикатор сети Загорается, когда аппарат включен.
2 Индикатор перегрева Загорается, когда аппарат перегрелся.
3 Регулятор индуктивности Зависимость между шириной и высотой шва,
глубиной проплавления и количеством брызг.
(См. таблицу 10.8)
4 Регулятор скорости подачи
проволоки
Выбирается в зависимости от толщины
свариваемого металла и диаметра проволоки.
Чем больше скорость подачи проволоки, тем
больше сила сварочного тока.
5 Регулятор напряжения на дуге Выбирается в зависимости от толщины
свариваемого металла и диаметра сварочной
проволоки. Чем больше напряжение на дуге,
тем шире сварочный шов.
6 Тумблер переключения способа
сварки MIG
Полуавтоматическая сварка в среде защитных
газов. Также используется для сварки
порошковой проволокой.
ММА Ручная дуговая сварка покрытым электродом.
7 Регулятор силы сварочного тока Выбирается в зависимости от толщины
свариваемого металла и диаметра покрытого
электрода.
1
2
4
5
6
7
3
