Сварог MIG 160 REAL N24001N 95724 [56/80] Рис 12 влияние длины дуги и скорости сварки
![Сварог MIG 160 REAL N24001N 95724 [56/80] Рис 12 влияние длины дуги и скорости сварки](/views2/1640455/page56/bg38.png)
56

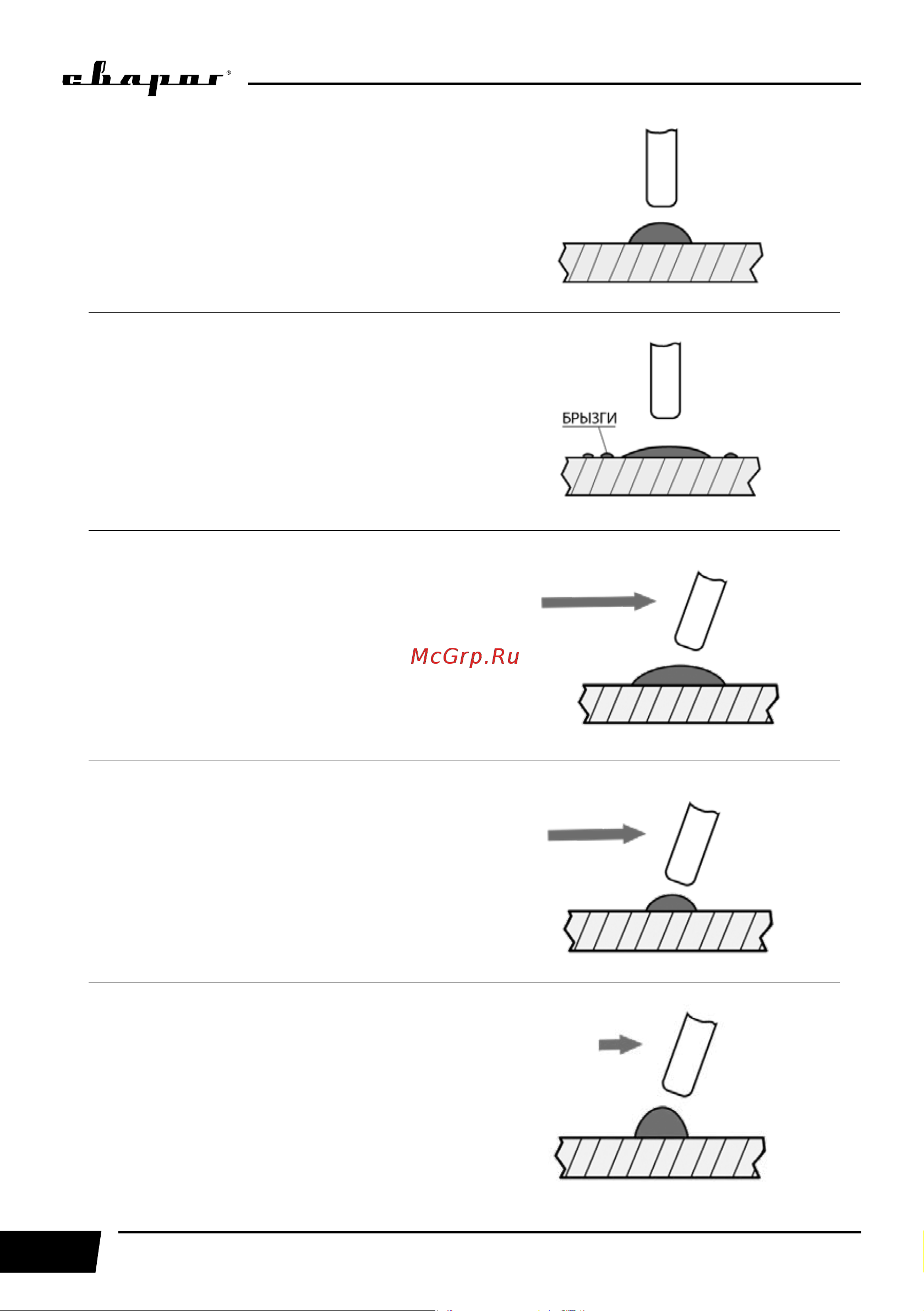

Нормальная длина дуги.
Слишком длинная длина дуги.
Необходимо уменьшить расстояние от
электрода до свариваемого изделия.
Слишком медленная скорость сварки.
Сварной шов слишком широкий.
Нормальная скорость сварки.
Сварной шов нормальной формы.
Слишком высокая скорость сварки.
Сварной шов слишком узкий.
Рис. 12.3. Влияние длины дуги и скорости сварки.
