32
9.1. ПАМЯТКА ПЕРЕД НАЧАЛОМ РАБОТЫ ДЛЯ MIG/MAG и FCAW
СВАРКИ
Перед началом работы не забудьте проверить следующее (См. рис. 9.20):

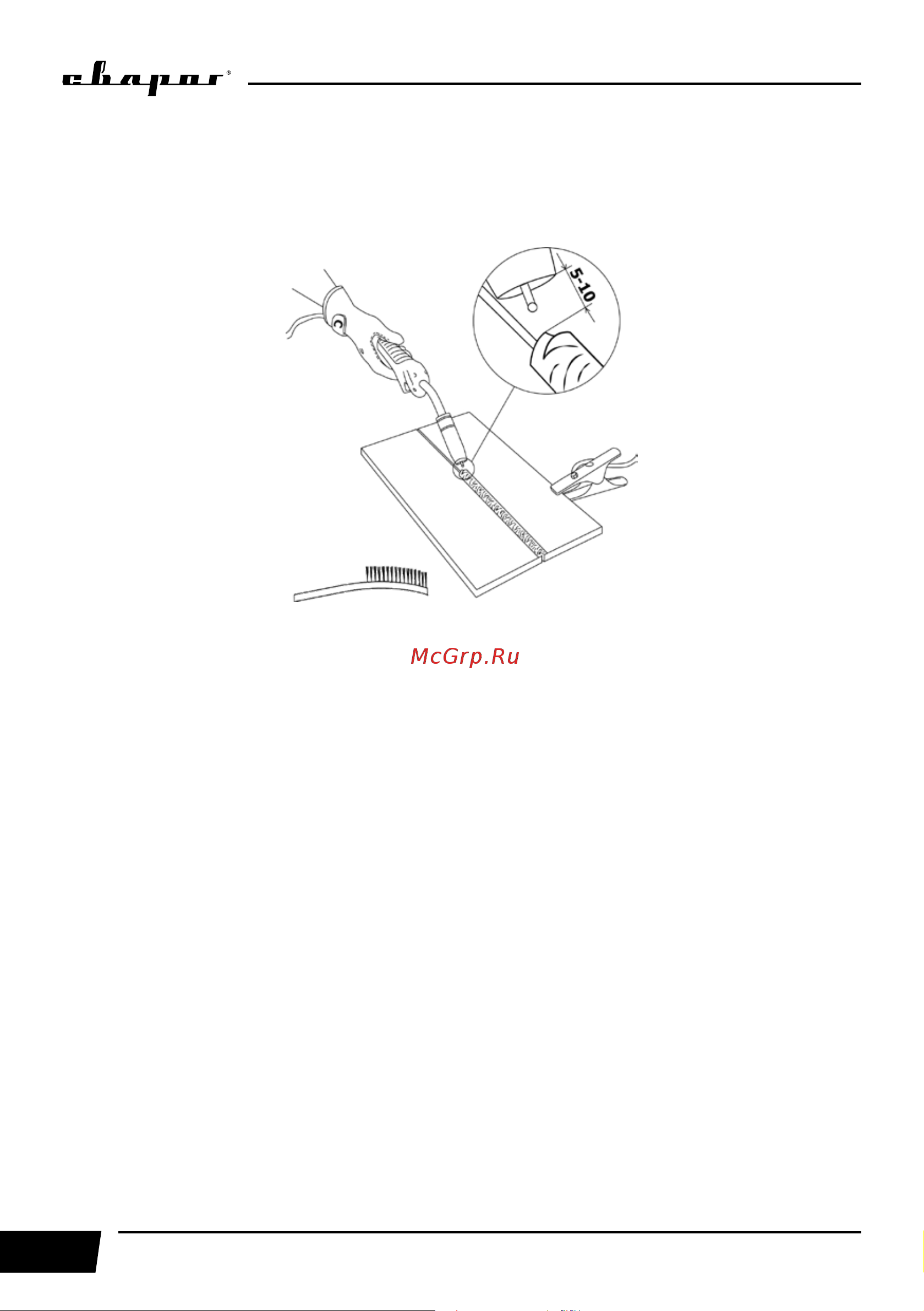

Рис. 9.20. Перед началом работы.
Оборудование:
• Полярность, сплошная проволока горелки подсоединена в разъем «+», порошковая
горелка подсоединена в разъем «-»
• Соответствие диаметра сварочного наконечника.
• Соответствие типа и диаметра направляющего канала.
• Режимы сварки в зависимости от задач.
• Расход защитного газа.
• Усилие зажима сварочной проволоки.
Общие:
• Во время процесса сварки удерживайте вылет сварочной проволоки и скорость сварки
постоянными.
• Свариваемое изделие должно быть очищено от грязи и ржавчины.
• Убедитесь в правильном выборе разделки кромок (См. раздел 13).
• При проведении работ на транспортном средстве, отсоедините аккумулятор.
• Устанавливайте зажим массы как можно ближе к месту сварки.
