18
9. ПОДГОТОВКА АППАРАТА К РАБОТЕ ДЛЯ MIG/MAG И
FCAW СВАРКИ
Схема подключения аппарата для MIG, MAG и FCAW сварки показана на рисунке 9.1.

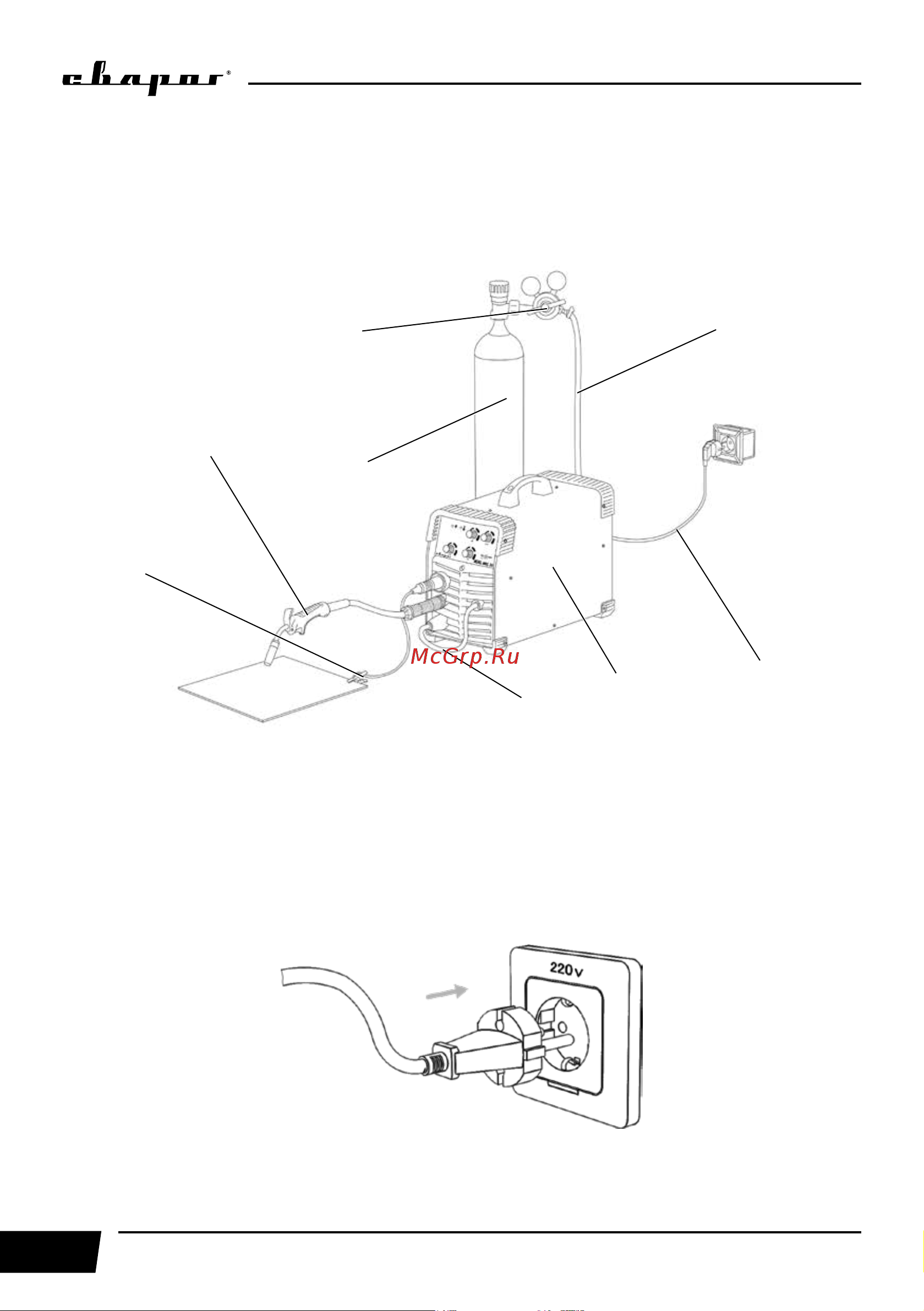

Рис. 9.1. Схема подключения оборудования.
1. Горелка. 2. Редуктор. 3. Баллон. 4. Газовый шланг. 5. Сетевой кабель. 6. Сварочный
аппарат. 7. Кабель переключения полярности (См. раздел 10.1). 8. Клемма заземления.
1. Подсоедините сетевой кабель к электросети с требуемыми параметрами. Проверьте
надежность соединения кабеля и сетевой розетки. (См. рис. 9.2)
Рис. 9.2. Подключение к электрической сети.
1
2
3
4
5
6
7
8
