31
REAL MIG
Скорость подачи сварочной проволоки.
Выбирается в зависимости от толщины
свариваемого металла и диаметра проволоки.
Чем больше скорость подачи проволоки, тем
больше сила сварочного тока.
Напряжение на дуге.
Выбирается в зависимости от толщины
свариваемого металла и диаметра сварочной
проволоки. Чем больше напряжение на дуге,
тем шире сварочный шов.
Индуктивность.
Зависимость между шириной и высотой шва,
глубиной проплавления и количеством брызг
(См. таблицу 10.8).

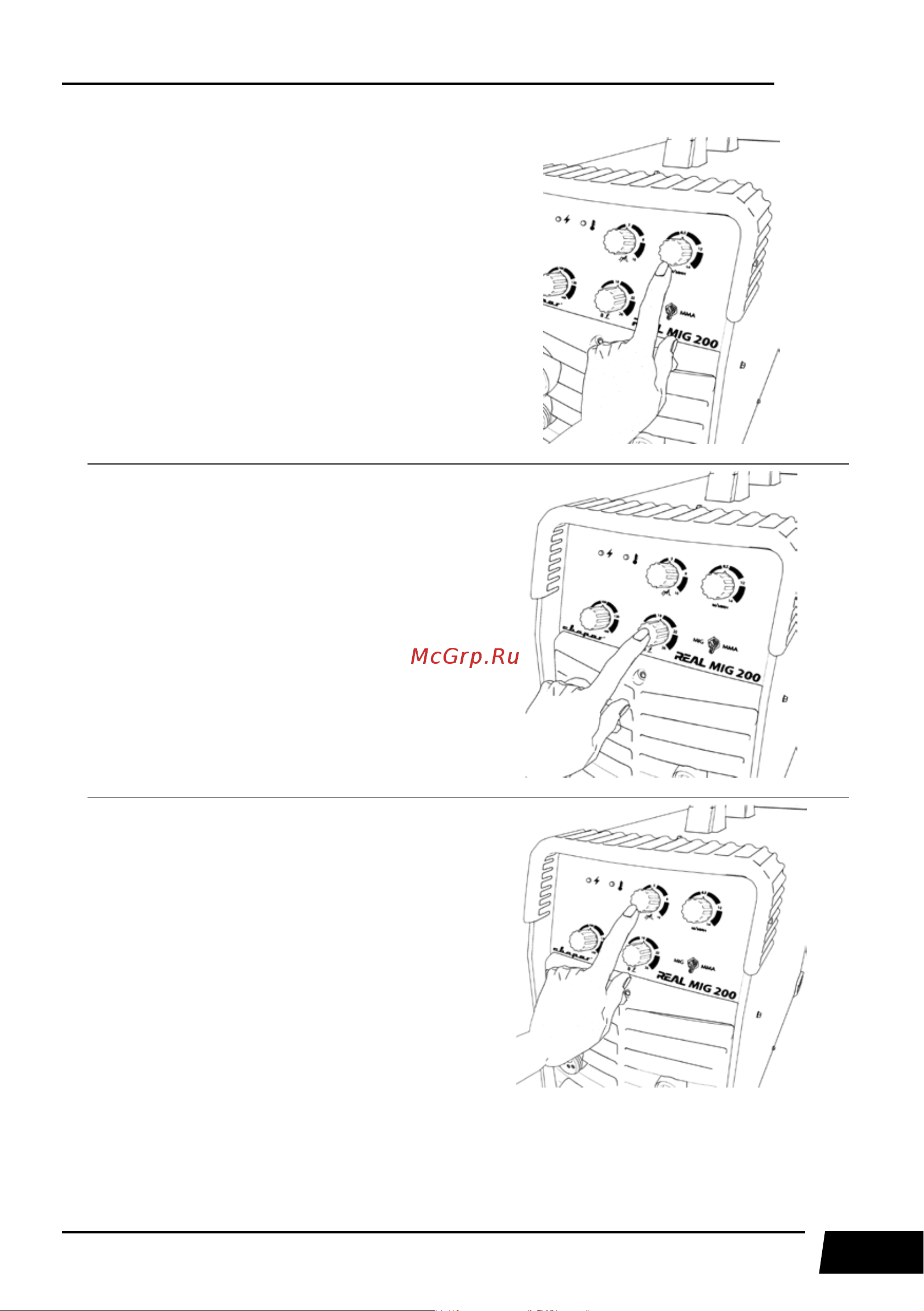

Рис. 9.19. Регуляторы параметров сварки.
17. Начинайте сварочный процесс (См. рис. 9.20).
