15. Установите необходимый расход
газа в зависимости от выполняемых задач
(См. таблицу 10.10). Давление газа, в
большинстве случаев, выбирается от 0,1 до
0,3 Мра.

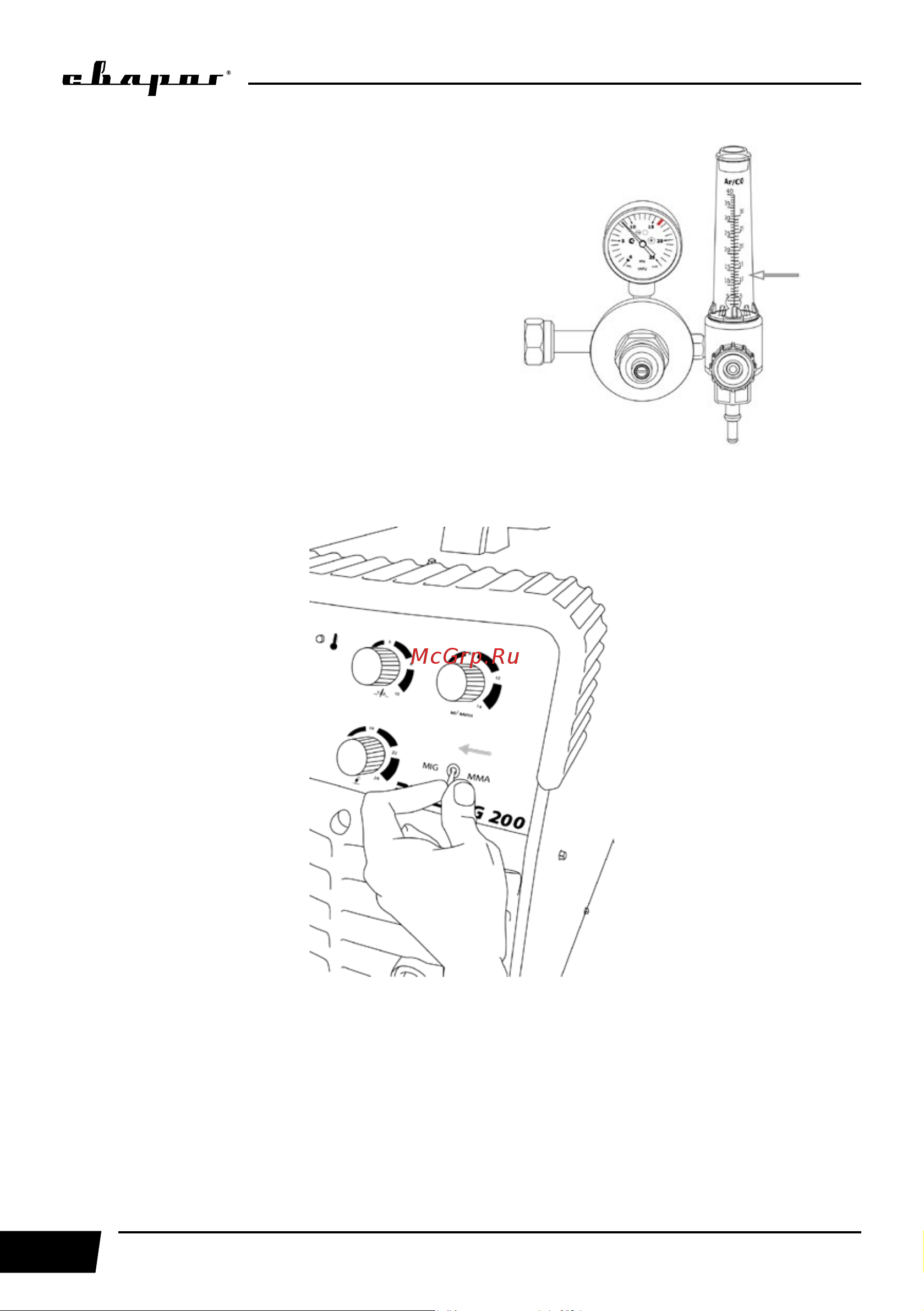

Рис. 9.18. Выбор способа сварки.
16. Выставьте необходимые параметры сварки (См. таблицу 10.10 ) (См. рис. 9.19).
