29
REAL MIG

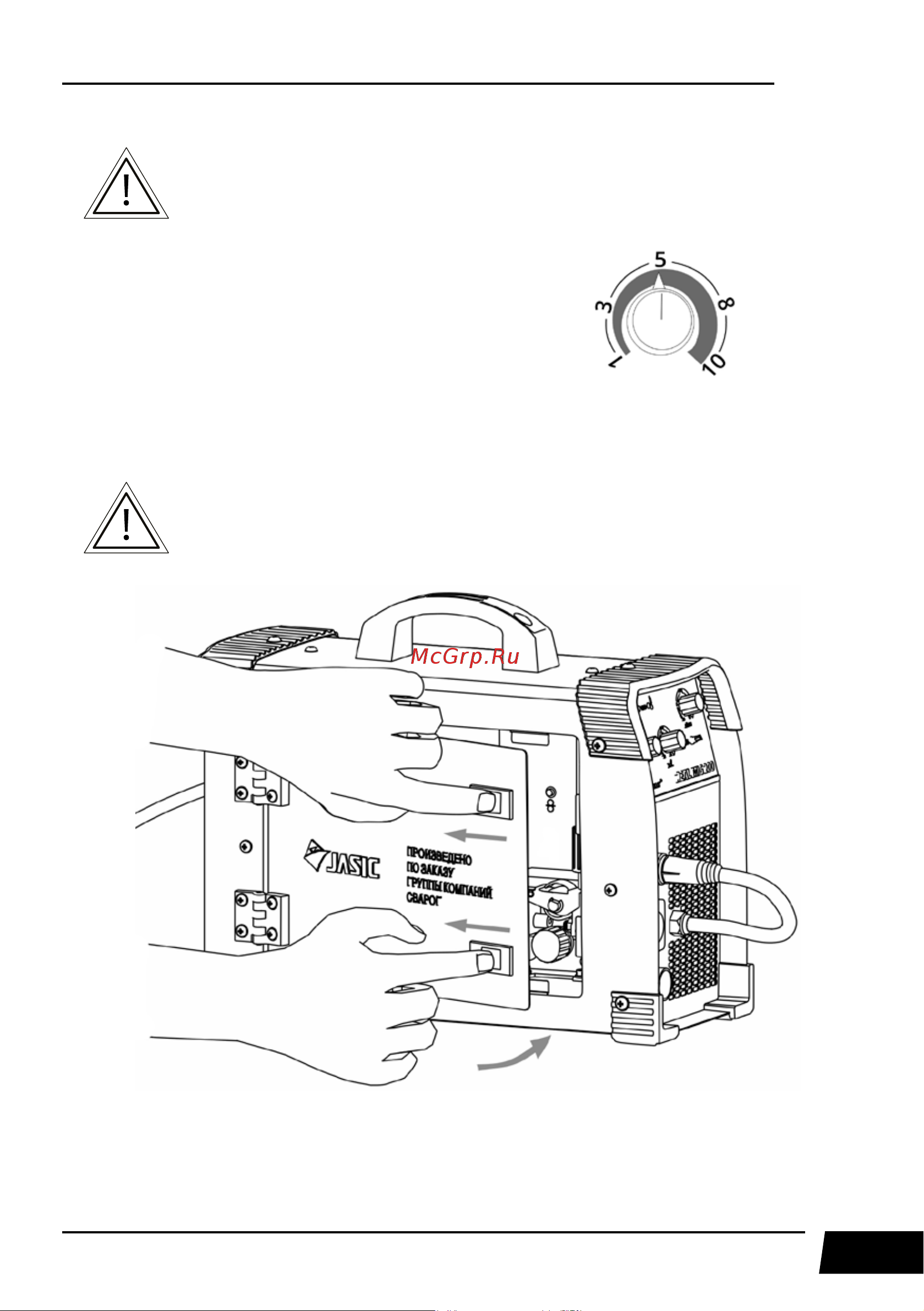

Дожигание проволоки регулирует вылет проволоки относительно сва-
рочного наконечника после окончания сварочного процесса.
Вылет проволоки выбирается в
зависимости от типа соединения. Чем
меньше значение, тем меньше вылет, чем
больше значение, тем больше вылет. Для
большинства случаев вылет сварочной
проволоки можно установить на значении 5.
13. Одновременно двумя руками потяните защелки дверцы на себя, закройте дверцу
сварочного аппарата (см. рис. 9.17).
Не допускайте перекоса дверцы во избежание поломки петель.
Рис. 9.17. Закрытие дверцы сварочного аппарата.
14. Выберите способ сварки MIG/MAG на передней панели сварочного аппарата (См. рис.
9.18).
