43
REAL MIG

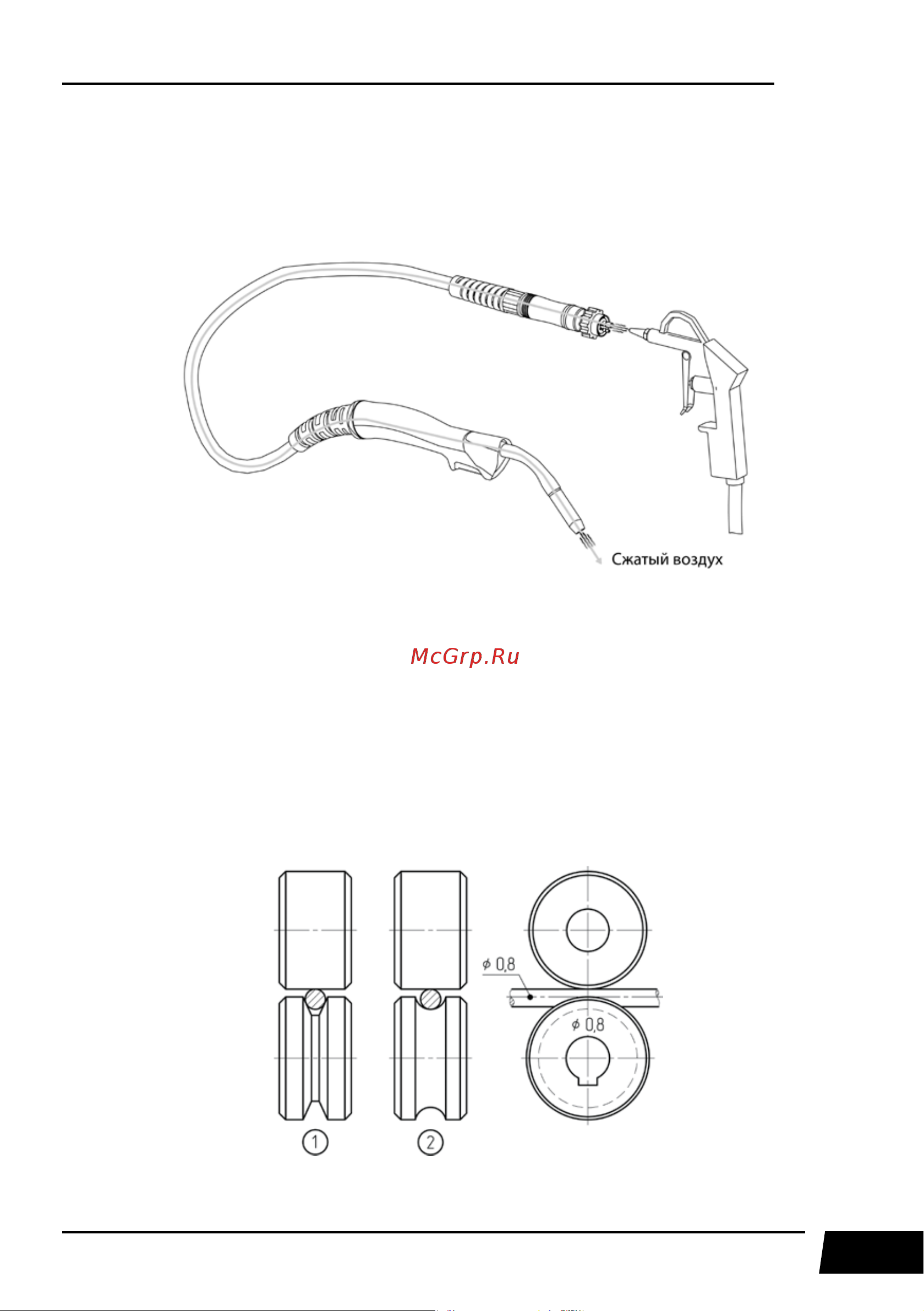

10.6. УХОД ЗА СВОРОЧНОЙ ГОРЕЛКОЙ
Периодически продувайте сварочную горелку сжатым воздухом для удаления грязи и
мелкой стружки (см. рис. 10.5).
Рис. 10.5. Схема продувки горелки.
10.7. ПОДАЮЩИЙ РОЛИК И УСИЛИЕ ЗАЖАТИЯ СВАРОЧНОЙ
ПРОВОЛОКИ
Перед заправкой проволоки в горелку необходимо убедиться, что:
• диаметр сварочной проволоки и ролика одинаковый;
• форма канавки соответствует типу сварочной проволоки (см. рис. 10.6).
Рис. 10.6. Выбор подающего ролика.
