REAL MIG

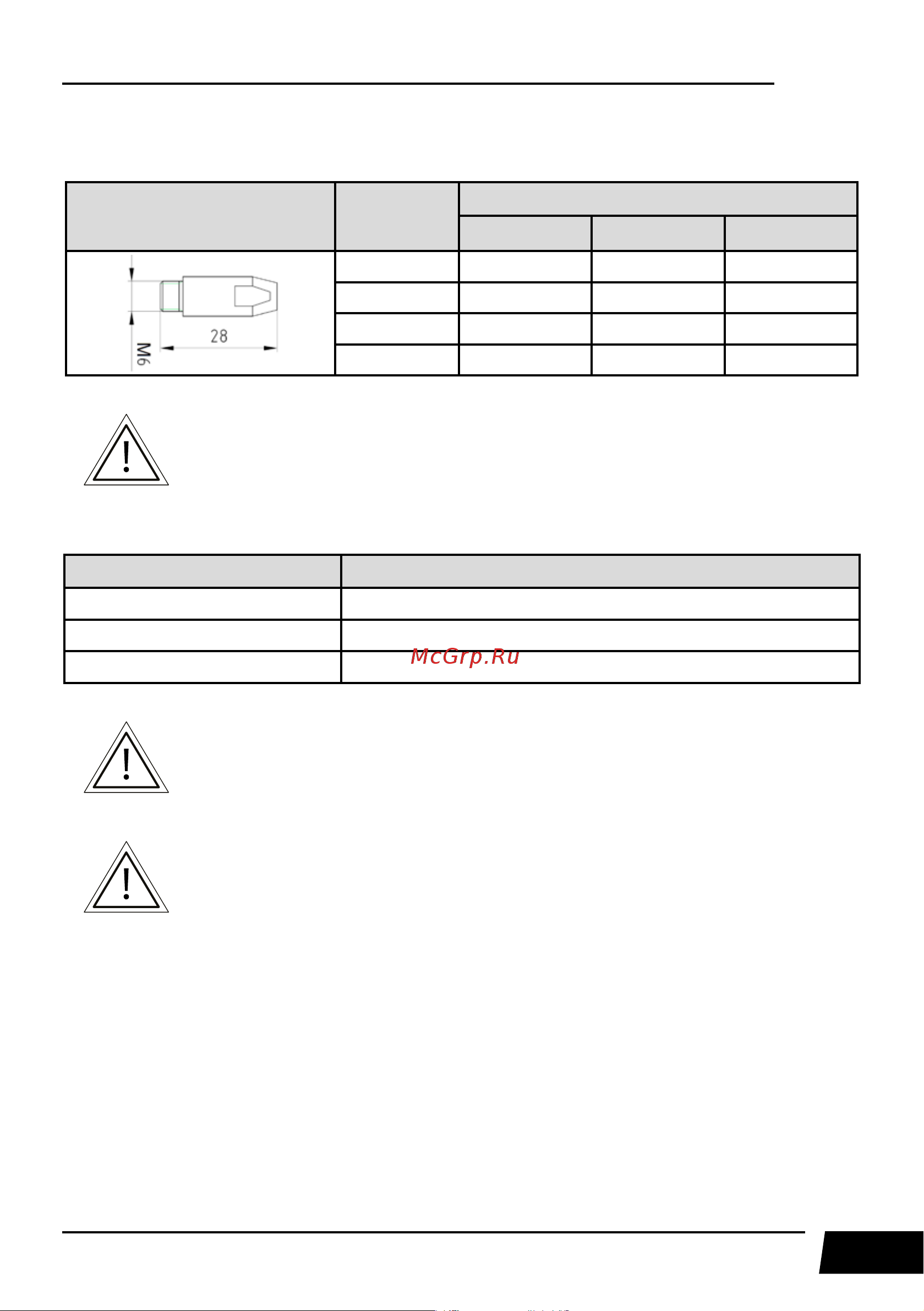

Таблица 10.4. Сварочные наконечники для горелок типа MS 25
Диаметр
проволоки
Артикул
E-CU E-CU-AL CU-CR-ZR
0,6 ICU0004-06 - -
0,8 ICU0004-08 ICU0004-58 ICU0004-78
0,9 - ICU0004-59 -
1,0 ICU0004-10 ICU0004-60 ICU0004-80
Для увеличения срока службы наконечника и сопла перед сваркой реко-
мендуется обрабатывать их специальными антипригарными составами.
Таблица 10.5. Применение сварочных наконечников
Наименование Тип применяемой проволоки
E-CU Омедненная
CU-CR-ZR Нержавеющая
E-CU-AL Алюминиевая
Перед началом сварки, при изменении диаметра или марки проволоки,
необходимо заменить токоподводящий наконечник и направляющий
канал.
При использовании алюминиевой проволоки направляющий канал
необходимо заменить на тефлоновый.
