REAL MIG
10.8. ВЛИЯНИЕ ВЫЛЕТА ПРОВОЛОКИ НА ФОРМУ
СВАРОЧНОГО ШВА
Вылет сварочной проволоки считается нормальным в пределах 5-10 мм. При увеличении
вылета возрастает вероятность образования дефектов (см. рис 10.9).

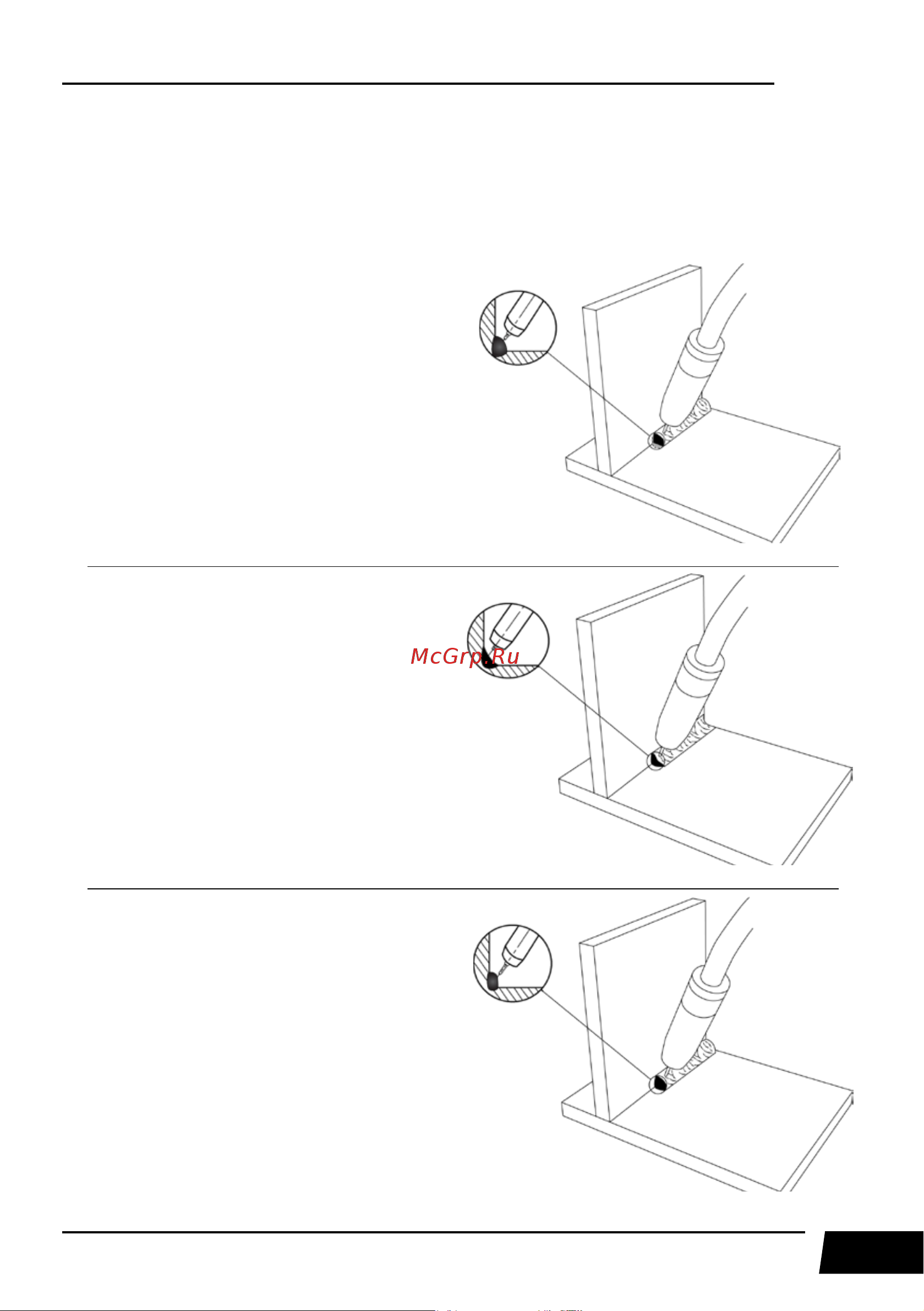

Нормальный вылет сварочной
проволоки. Катет нормальной формы.
Слишком маленький вылет сварочной
проволоки. Катет вогнутой формы.
Слишком большой вылет сварочной
проволоки. Катет выпуклой формы.
Рис. 10.9. Вылет сварочной проволоки.
