35
REAL MIG

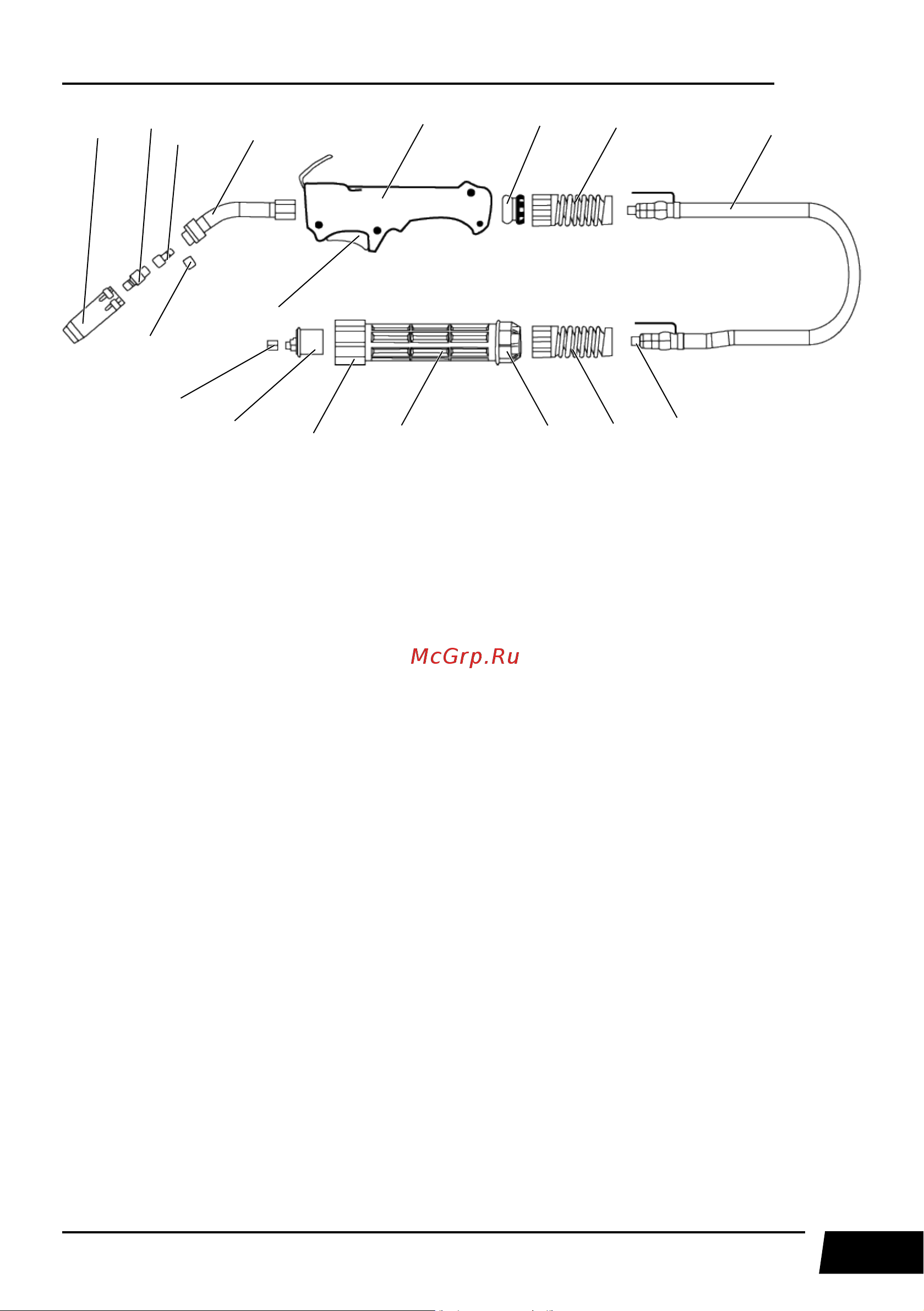

Рис. 10.2. Схема горелки для MIG сварки.
1. Сопло (См. таблицу 10.2)
2. Сварочный наконечник
(См. таблицу 10.3, 10.4)
3. Вставка под наконечник
4. Спираль к соплу
5. Гусак
6. Рукоятка
7. Кнопка
8. Кольцо
9. Пружина
10. Коаксиальный кабель
11. Направляющий канал
(См. таблицу 10.5, 10.6)
12. Пружина
13. Кольцо
14. Кожух разъёма
15. Гайка разъёма
16. Соединение
17. Гайка разъёма
2
3
5
6
8
9
10
11
12
13
14
15
16
17
7
1
4
