55
REAL MIG
Как только дуга будет зажжена, электрод надо держать так, чтобы расстояние от конца
электрода до изделия соответствовало примерно диаметру электрода. Для получения
равномерного шва далее, данную дистанцию необходимо поддерживать постоянной. (См.
рис. 12.2).

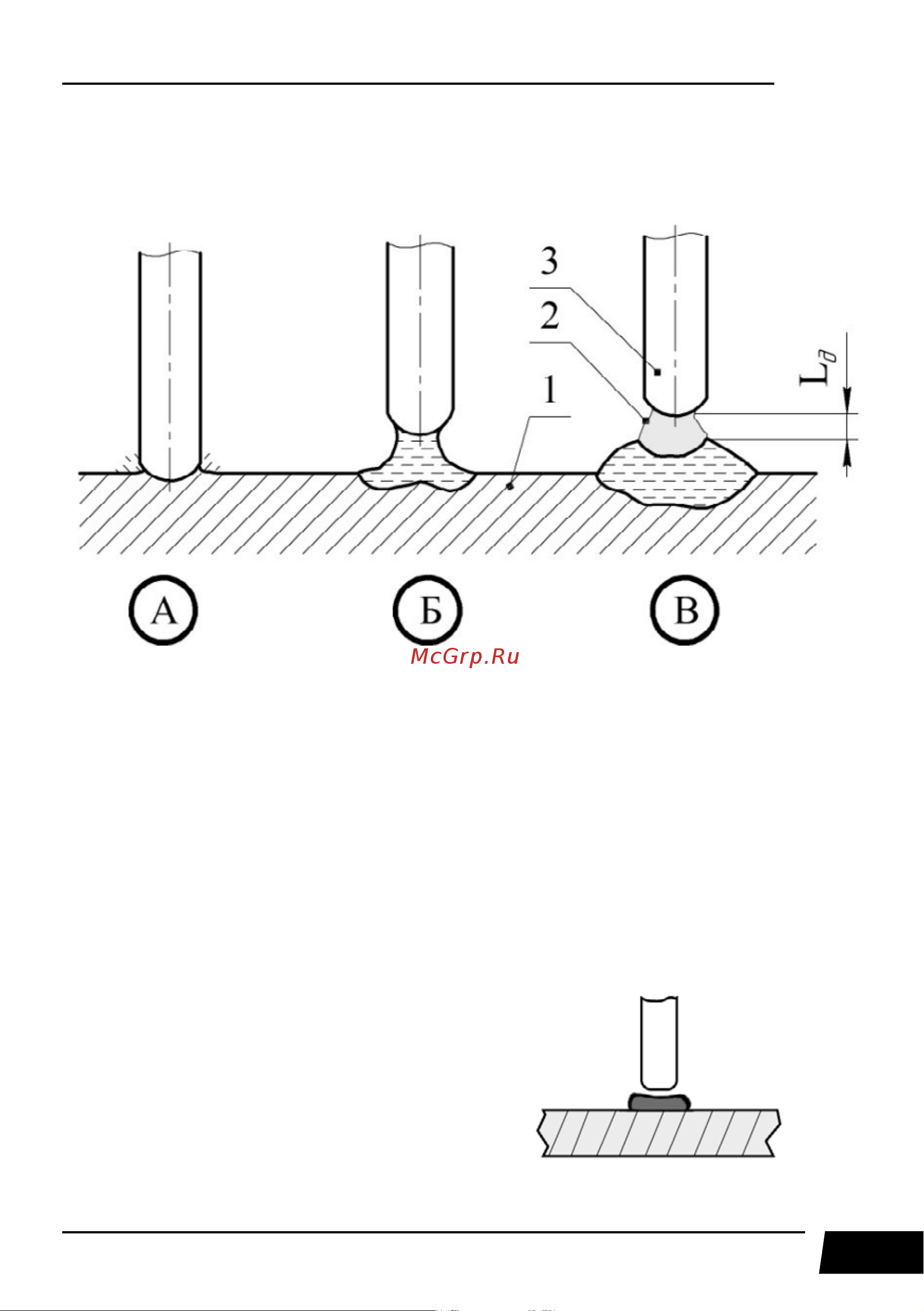

Рис. 12.2. Схема образования дуги:
А) короткое замыкание; Б) образование дуги; В) правильное положение электрода при
сварке, где: 1 - металл, 2 - электрическая дуга, 3 - электрод, Lд - расстояние от электрода до
поверхности сварочной ванны.
12.1. ВЛИЯНИЕ ДЛИНЫ ДУГИ И УГЛА НАКЛОНА ЭЛЕКТРОДА
НА ФОРМУ СВАРОЧНОГО ШВА
Длинна дуги при сварке покрытым электродом считается нормальной в пределах 0,5-1,1
диаметра электрода (См. рис. 12.3).
Слишком короткая длина дуги.
Необходимо увеличить расстояние от
электрода до свариваемого изделия.
