33
REAL MIG
10. ОБЩИЕ РЕКОМЕНДАЦИИ ДЛЯ MIG/MAG И FCAW
СВАРКИ
Данные рекомендации носят ознакомительный характер.
Один из наиболее применяемых видов сварки. Обладает хорошей производительностью,
позволяет сваривать большие толщины. Отсутствуют операции по зачистке и удалению
шлака. Возможность визуального наблюдения за образованием сварочного шва.
Краткое обозначение способов сварки:
MIG - полуавтоматическая сварка в среде инертных газов;
MAG - полуавтоматическая сварка в среде активных газов;
FCAW - полуавтоматическая сварка порошковой проволокой.

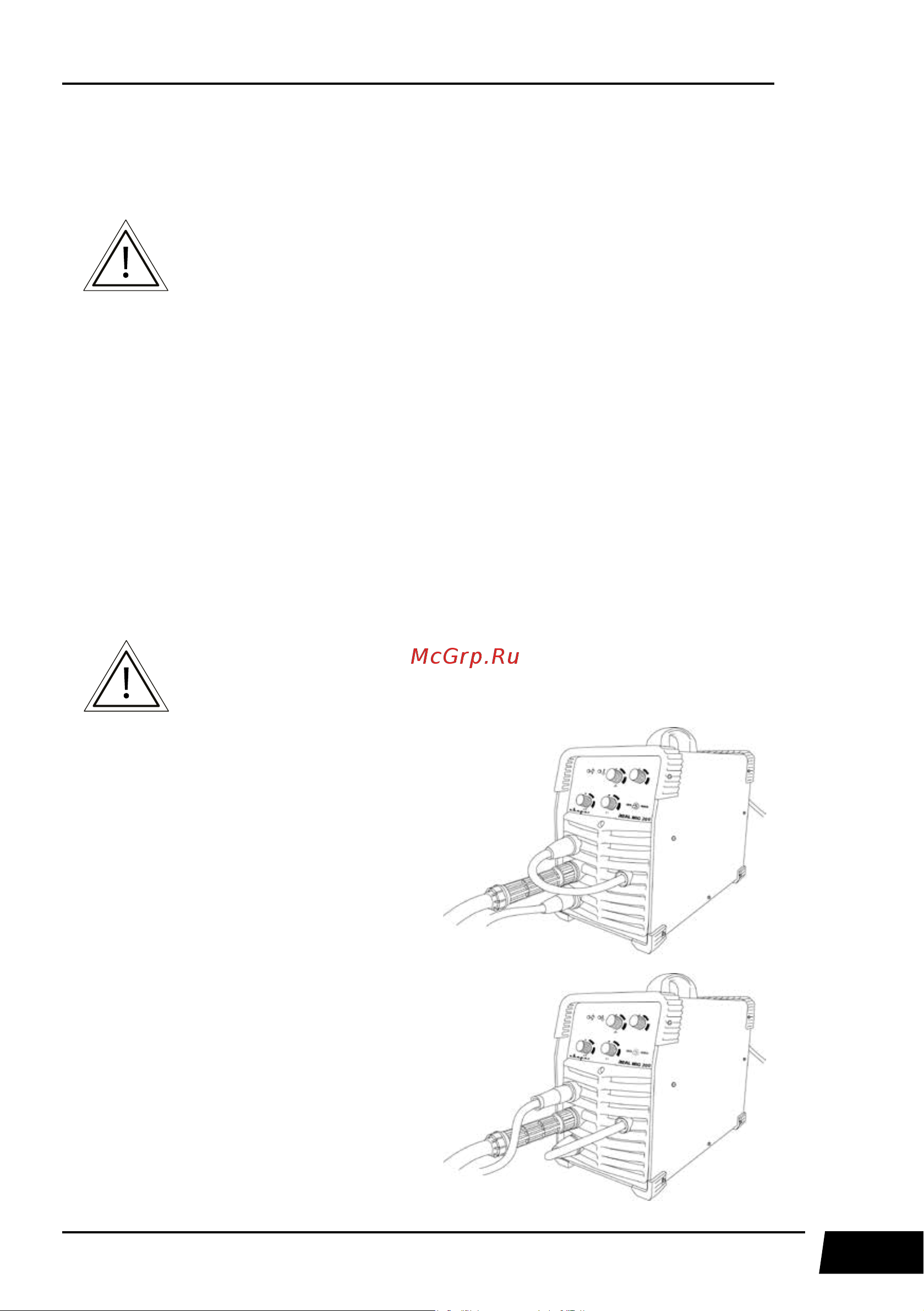

10.1. СМЕНА ПОЛЯРНОСТИ
При полуавтоматической сварке в среде защитных газов, существует два способа под-
ключения сварочного оборудования для работы на постоянном токе (См. рис. 10.1):
Сварочные аппараты серии REAL MIG 160 (N24001N), REAL MIG 200
(N24002N) имеют возможность переключения полярности.
• Прямая полярность – горелка
подсоединена к разъему «-», а
заготовка к «+».
Используют при сварке порошко-
вой проволокой.
• Обратная полярность – горел-
ка подсоединена к разъему «+», а
заготовка к «-».
Основной способ подключения,
применяется при сварке сплошной
проволокой (углеродистой, нержа-
веющей, алюминиевой).
Рис. 10.1. Выбор полярности при MIG/MAG и FCAW сварки.
