59
REAL MIG
12.2. СМЕНА ПОЛЯРНОСТИ
Существует два способа подключения сварочного оборудования для работы на постоян-
ном токе (см. рис. 12.6):

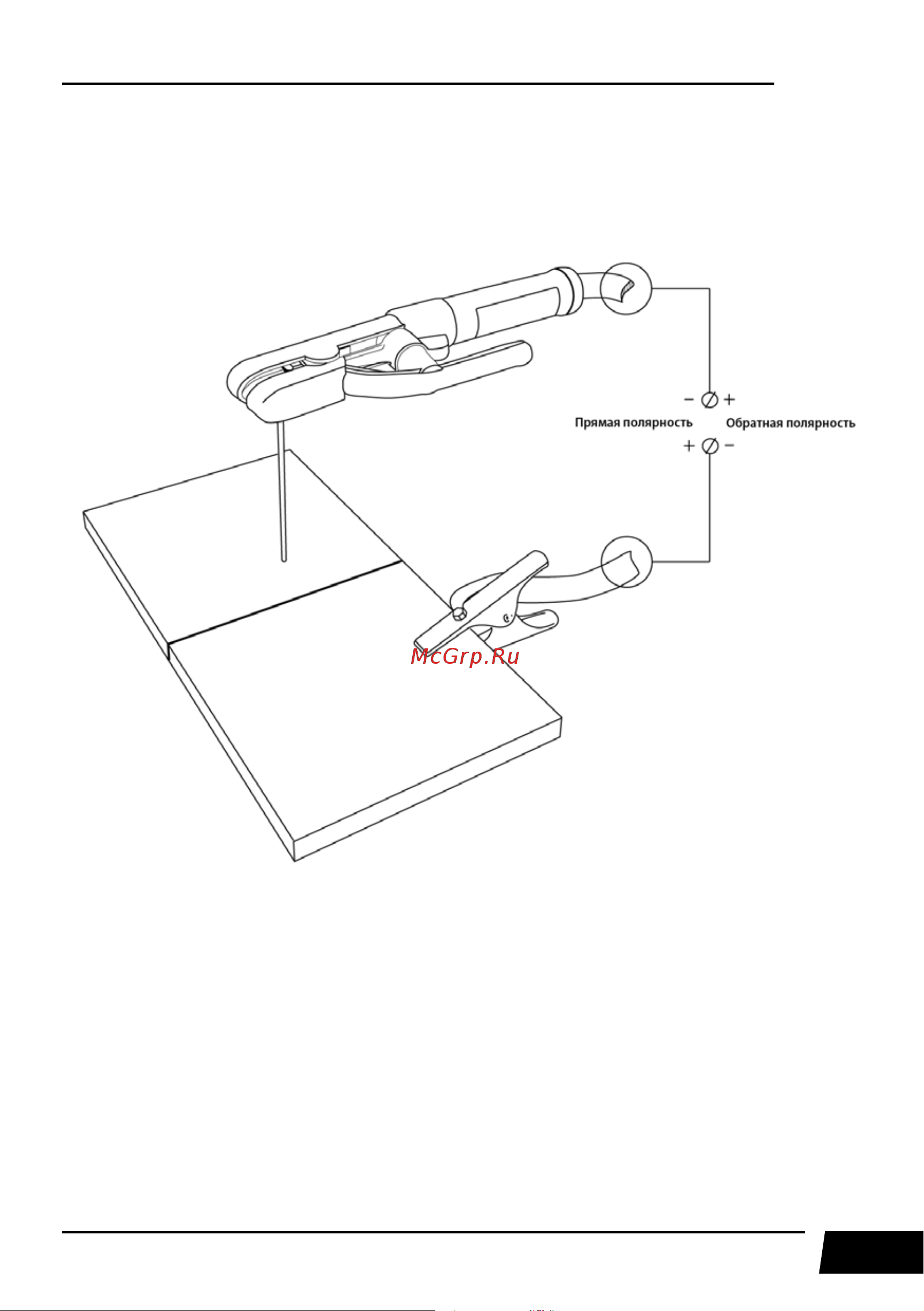

Рис. 12.6. Способы подключения.
• прямая полярность – электрододержатель (горелка) подсоединен к разъему «-», а
заготовка к «+»;
• обратная полярность – заготовка подсоединена к разъему «-», а электрододержатель
(горелка) к «+».
Выбирайте способ подключения в зависимости от конкретной ситуации и типа электро-
да. Неправильное подключение оборудования может вызвать нестабильность горения дуги,
разбрызгивание расплавленного металла и прилипание электрода.
