78
Для ММА
Залипание покрытого
электрода и частые обрывы
сварочной дуги.
Нестабильное сетевое
напряжение.
Проверьте просадку сетевого
напряжения под нагрузкой.
Некачественные электроды
Замените или прокалите
электроды.
Диаметр сварочного электрода
по отношению к силе тока
подобран некорректно.
Увеличьте силу тока или
диаметр электрода.
Неправильный режим и
техника сварки.
Подберите оптимальные
параметры.

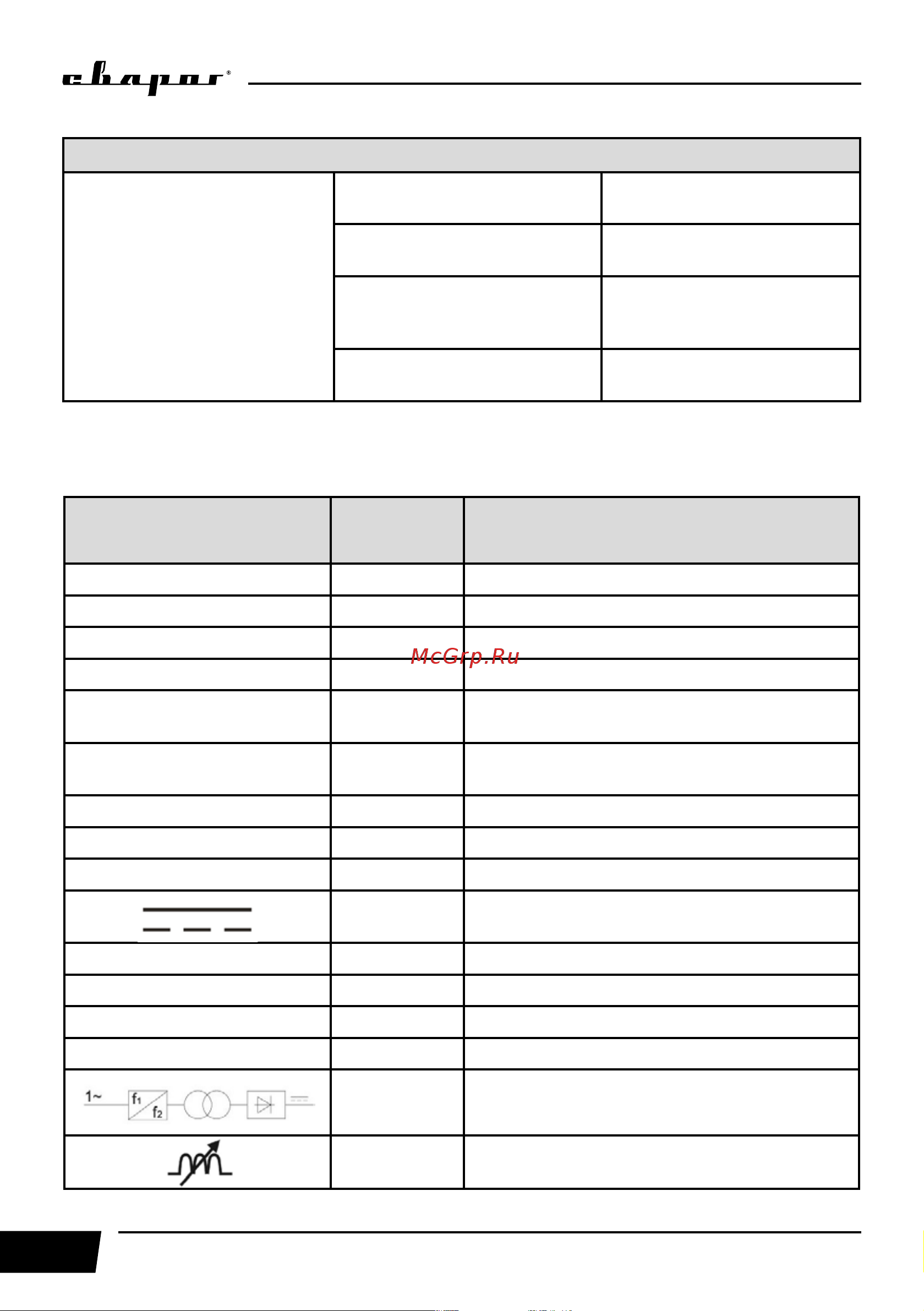

18. СИМВОЛЫ И СОКРАЩЕНИЯ
Обозначение
Единица
измерения
Описание
I A Сила тока.
U В Напряжение.
I2 А Стандартный сварочный ток.
Х % Продолжительность нагрузки.
ПН 60% Работа на максимальных режимах 6 минут из
10.
ПН 100 % Работа на режимах, позволяющих работать
продолжительное время.
U2 В Стандартное сварочное напряжение.
U0 В Напряжение холостого хода.
U1 В Сетевое напряжение.
Постоянный ток.
- Полярность тока.
+ Полярность тока.
кВА Полная мощность.
ЕАС Декларация о соответствии.
Источник питания инверторного типа с
выходом постоянного тока.
Переменная индуктивность.
