36
10.3. РАСХОДНЫЕ МАТЕРИАЛЫ ДЛЯ СВАРОЧНЫХ ГОРЕЛОК
В зависимости от типа горелки и вида сварного соединения можно менять сопла для по-
лучения необходимого качества шва. Чем больше диаметр выходного отверстия, тем лучше
защита, но больше расход газа.

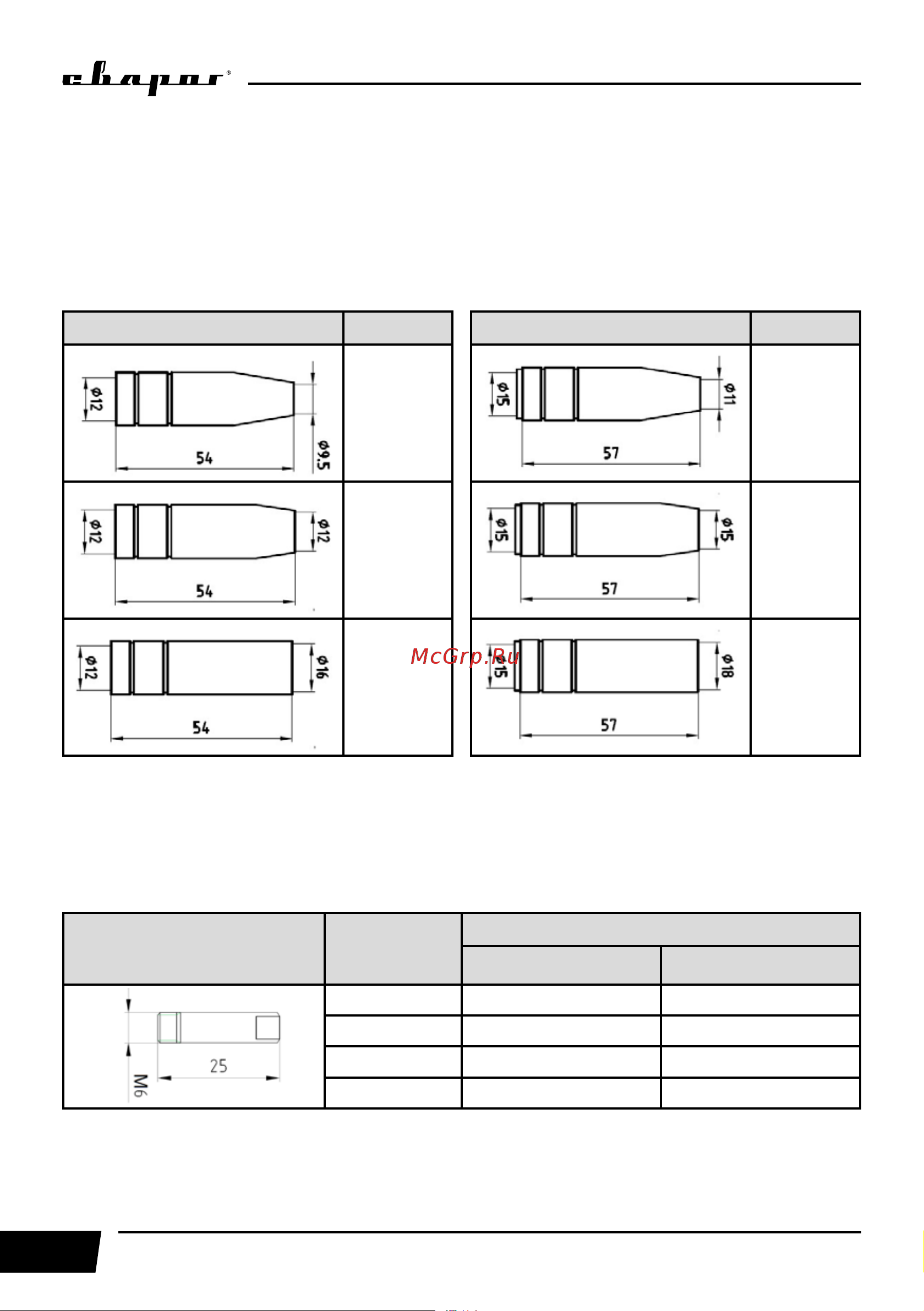

Таблица 10.2. Сопло для сварочных горелок.
MS 15, UC1500-30ER Артикул MS 25 Артикул
ICS0062 ICS0077
ICS0063 ICS0078
ICS0064 ICS0079
Сварочные наконечники для данных типов горелок взаимозаменяемы (См. табл. 10.2,
10.3). Применение наконечников (См. табл. 10.5).
Таблица 10.3. Сварочные наконечники для горелок типа MS 15, UC1500-30ER.
Диаметр
проволоки
Артикул
E-CU E-CU-AL
0,6 ICU0003-06 -
0,8 ICU0003-08 ICU0003-58
0,9 ICU0003-09 ICU0003-59
1,0 ICU0003-10 ICU0003-60
