51
REAL MIG
11. ПОДГОТОВКА АППАРАТА К РАБОТЕ
ДЛЯ MMA СВАРКИ

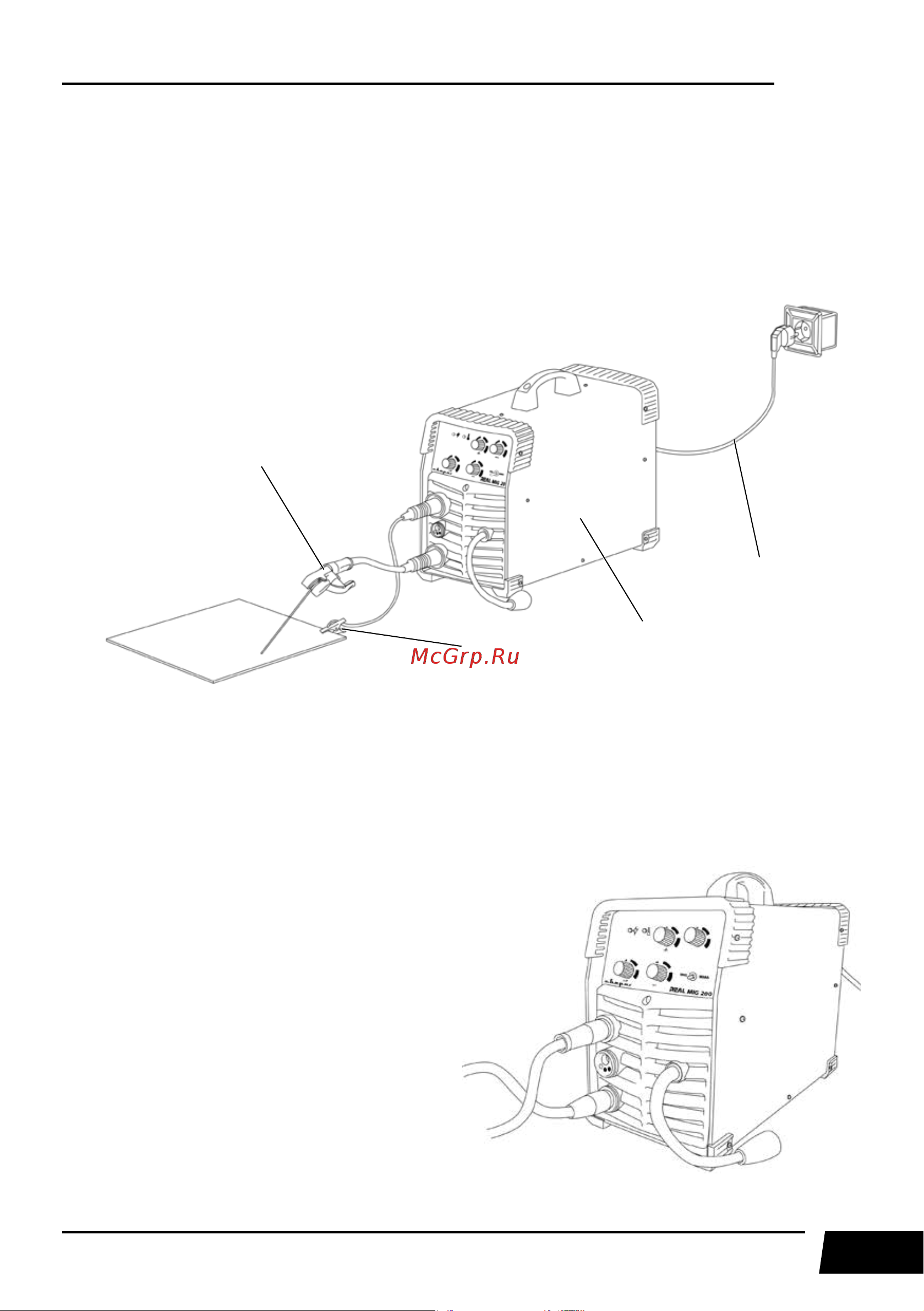

Схема подключения оборудования для сварки покрытыми электродами показана на
рисунке 11.1.
Рис. 11.1. Схема подключения оборудования.
1. Электрододержатель. 2. Клемма заземления. 3. Сварочный аппарат. 4. Сетевой шнур.
1. Подключение к электрической сети (См.раздел 9).
2. На передней панели сварочного аппа-
рата имеется два панельных разъема «+»
и «-». Для плотного закрепления кабеля
с электрододержателем и кабеля с клем-
мой заземления в разъемах, необходимо
вставить силовой наконечник с соответ-
ствующим кабелем в панельный разъем до
упора и повернуть его по часовой стрелке
до упора. (См.рис. 11.2)
Рис.11.2. Подключение сварочных кабелей.
1
2
3
4
