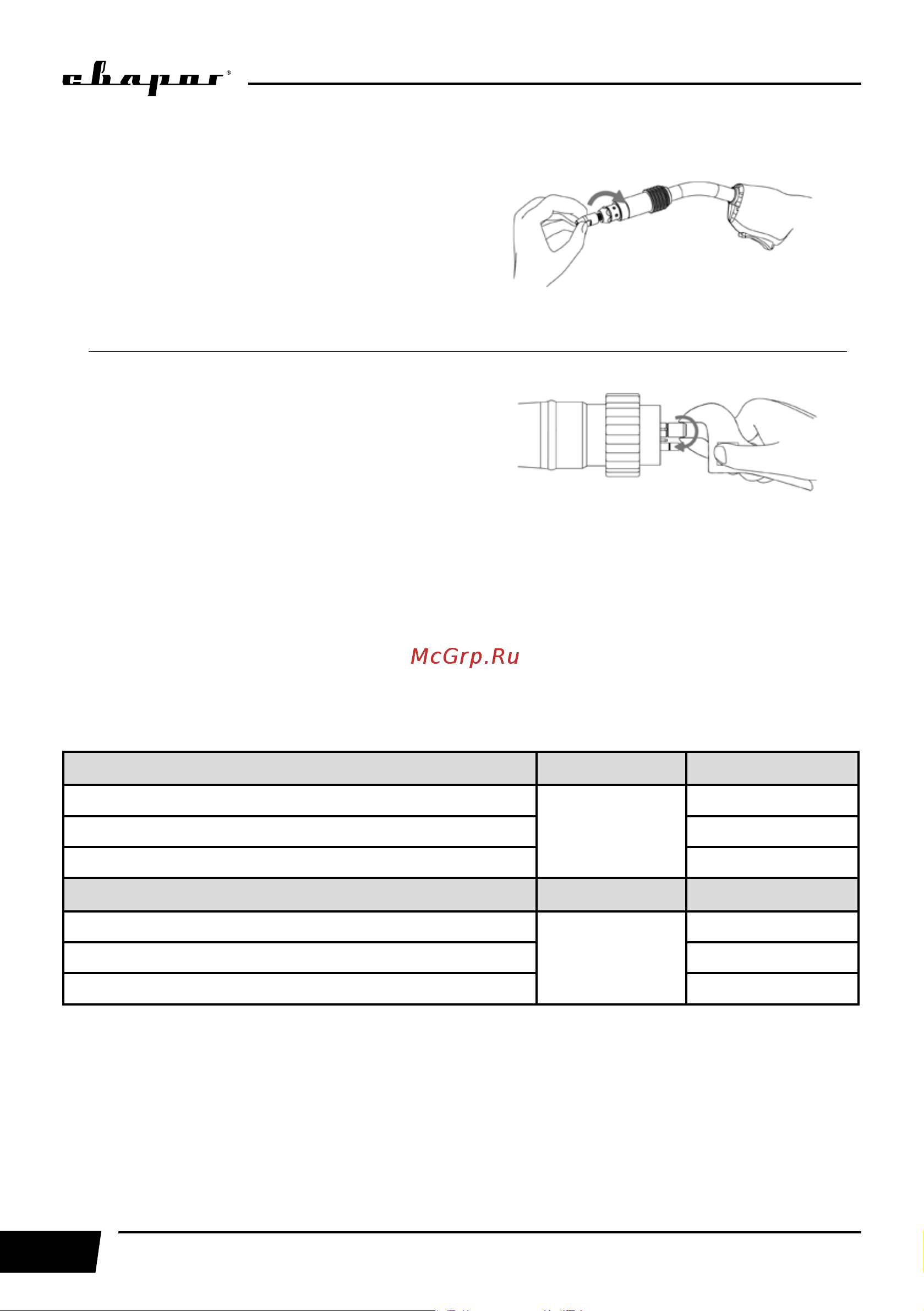

40
9. Закрутите сварочный наконечник
10. Закрутите прижимную гайку с
помощью инструмента
Рис. 10.3. Смена стального канала.
10.5. СМЕНА ТЕФЛОНОВОГО НАПРАВЛЯЮЩЕГО КАНАЛА
Порядок смены тефлонового направляющего канала показан на рисунке 10.4.
Таблица 10.7. Разновидность тефлоновых каналов.
Тефлоновый канал для проволоки 0,6-0,9 мм Цвет Артикул
3 м
Синий
IIC0100
4 м IIC0106
5 м IIC0107
Тефлоновый канал для проволоки 1,0-1,2 мм Цвет Артикул
3 м
Красный
IIC0160
4 м IIC0166
5 м IIC0167
