60
Если не известна марка электрода и у вас возникли затруднения в
выборе полярности, то учитывайте, что большинству марок электродов
рекомендована обратная полярность.
12.3. ЭЛЕКТРОМАГНИТНОЕ ДУТЬЕ
При сварке на постоянном токе также следует учитывать эффект электромагнитного
дутья дуги, для уменьшения данного фактора следует перемещать место клеммы заземле-
ния либо изменить угол наклона электрода (См. рис. 12.7).

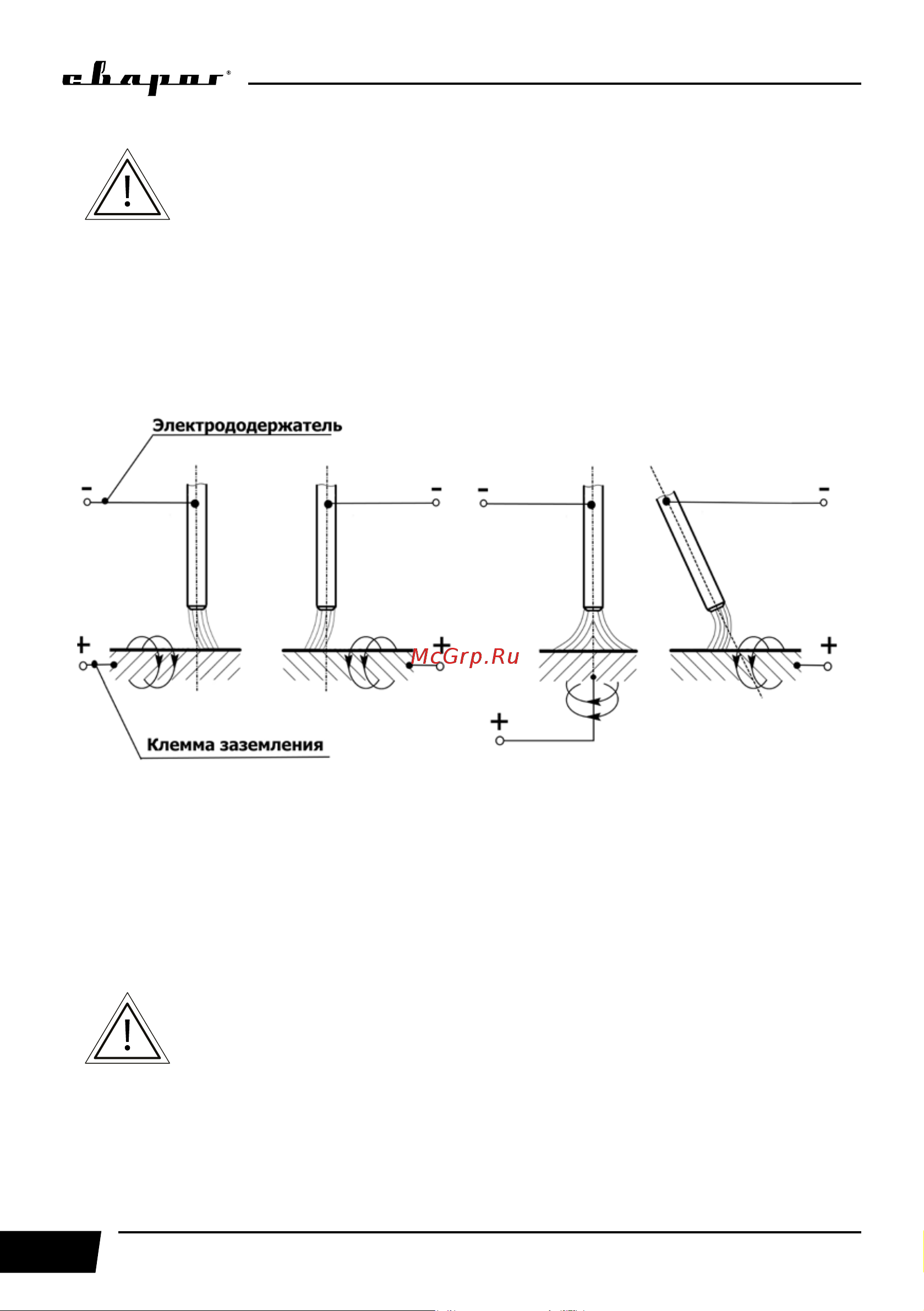

Рис. 12.7. Схема отклонения дуги постоянного тока
12.4. УВЕЛИЧЕНИЕ ДЛИНЫ СВАРОЧНЫХ КАБЕЛЕЙ
Старайтесь избегать ситуации, когда приходится использовать чрезмерно длинные ка-
бель электрододержателя и обратный кабель.
При необходимости увеличения их длины увеличивайте тогда также и
сечения кабелей с целью уменьшения падения напряжения на кабелях.
В общем случае постарайтесь просто пододвинуть источник ближе к зоне сварки для
использования кабелей 3-5 метровой длины.
