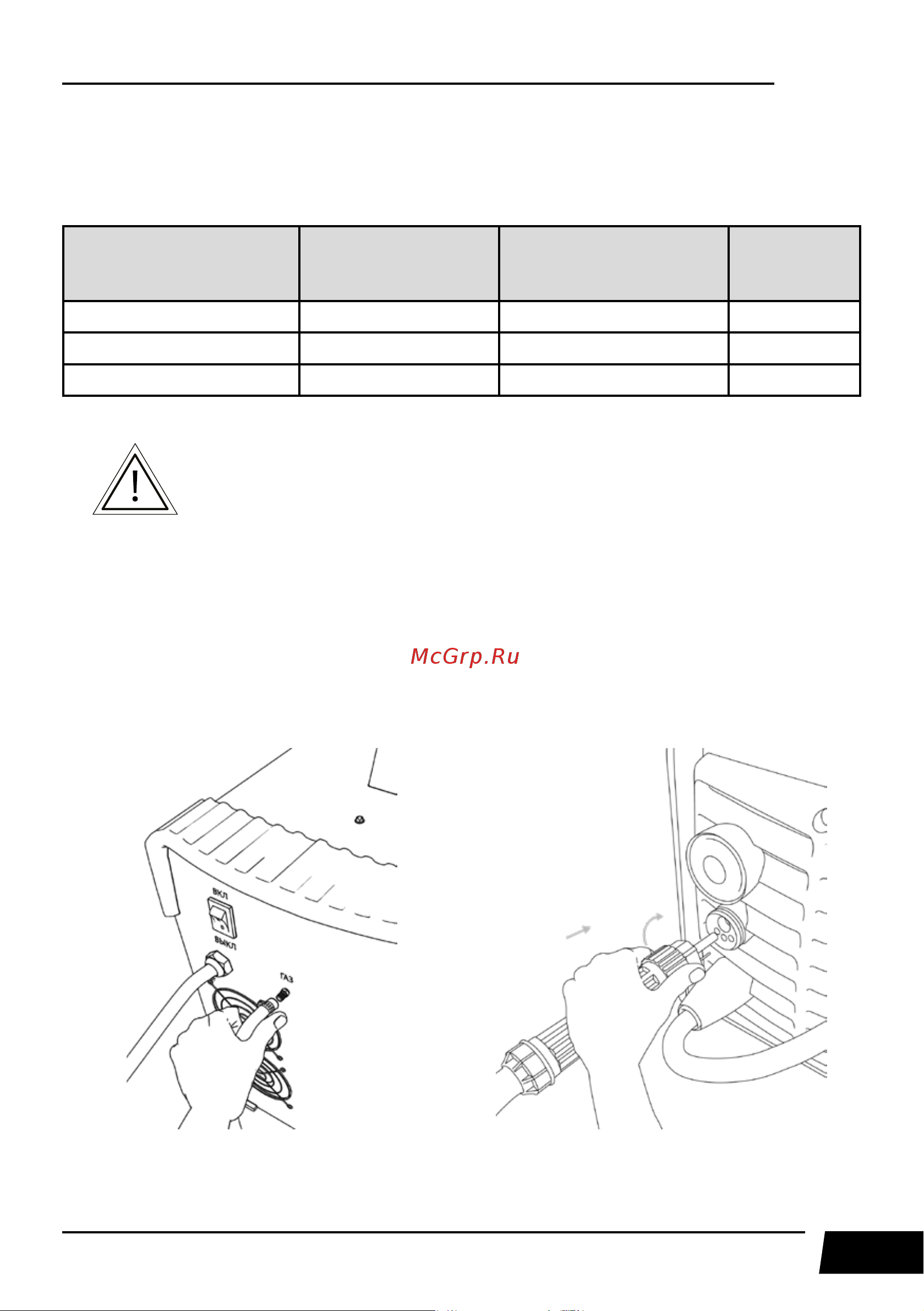

19
REAL MIG
Перед подключением оборудования проверьте соответствие электрической сети, при
необходимости проведите соответствующую модернизацию.
Таблица 9.1 Ориентировочные параметры электрической сети.
Продолжительность
нагрузки
Номинал предо-
хранителя, А
Площадь попереч-
ного сечения сетевого
кабеля, мм2
Материал
Низкая 15 2,5 медь
Средняя 25 4 медь
Большая 35 6 медь
ВНИМАНИЕ! При необходимости, за дополнительную плату без потери
гарантии сетевой кабель и вилку, идущие в стандартной комплектации,
можно заменить на необходимый номинал в авторизованномсервисном
центре.
2. Подсоедините газовый шланг к газовому разъему аппарата п. 2 (См. рис. 6.1 и рис 9.3)
и к газовому редуктору, присоединенному к баллону. При подключении баллон и редуктор
должны быть закрыты. Система газоснабжения, состоящая из газового баллона, редуктора
и газового шланга должна иметь плотные соединения (используйте винтовые хомуты),
чтобы обеспечить надежную подачу газа и защиту сварочного шва.
3. Подключите сварочную горелку для MIG/MAG сварки в «евроразьем» на передней
панели сварочного аппарата. (См. рис. 9.4).
Рис. 9.3. Подключение газового шланга к
аппарату.
Рис. 9.4. Подключение горелки к аппарату.
