72
15.КОНТРОЛЬ КАЧЕСТВА СВАРНОГО СОЕДИНЕНИЯ
Данные рекомендации носят ознакомительный характер.
Прочностные характеристики и структуру сварного шва можно проверить простыми спо-
собами не прибегая к лабораторным испытаниям.
15.1. ПРОВЕРКА СОЕДИНЕНИЯ НА ИЗЛОМ
Данное испытание позволяет проверить соответствие подобранного присадочного мате-
риала к свариваемому и позволяет выявить, насколько прочным является сварное соедине-
ние и посмотреть структурные изменения кристаллической решетки (См. рис. 15.1).
Контрольные образцы должны быть очищены от грязи ржавчины и оксидных пленок.
Какова должна быть зона очистки, смотри раздел 13.

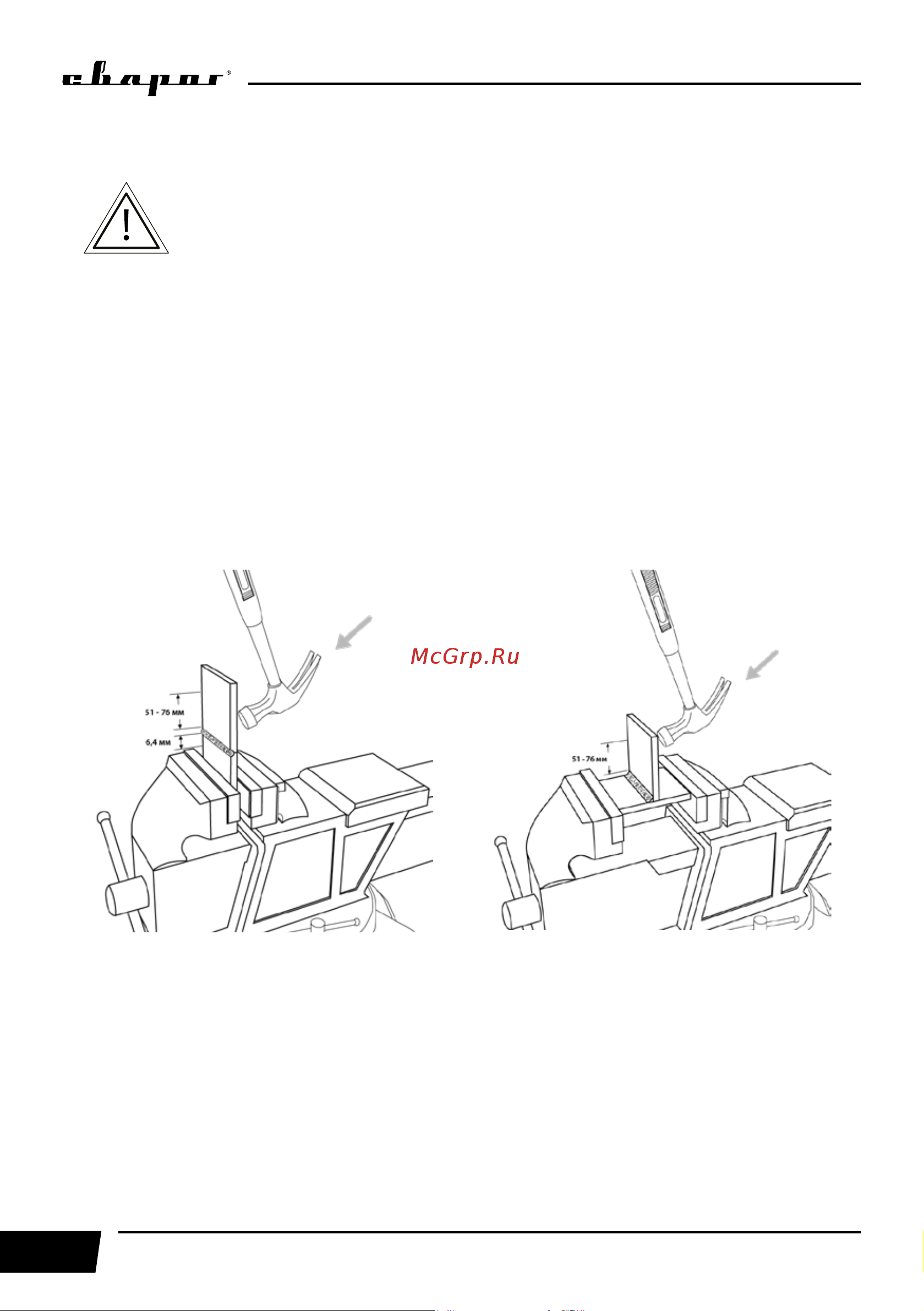

Рис. 15.1. Проверка на прочность сварного соединения.
Образец зажимают в тисках, ударами молотка нужно согнуть пластину, удары должны
быть точными, при равнопрочном соединении пластина должна погнуться но не сломаться.
Если сломалось по сварному шву, соединение считается неравнопрочным, необходимо
проверить химический состав присадочного материала и режимы сварки.
Если сломалось в околошовной зоне, что считается наиболее сложным дефектом, соеди-
нение считается неравнопрочным, необходимо проверить химический состав присадочного
материала и режимы сварки, возможно на свариваемом образце присутствуют закалочные
структуры. Возможно необходима термообработка сваренного образца.
