44
1. V-образная канавка, используется для стальной проволоки
2. U- образная канавка, используется для алюминиевой проволоки
Основные проблемы, встречающиеся при неправильно подобранных параметрах ролика и
сварочной проволоки (См. рис. 10.7).

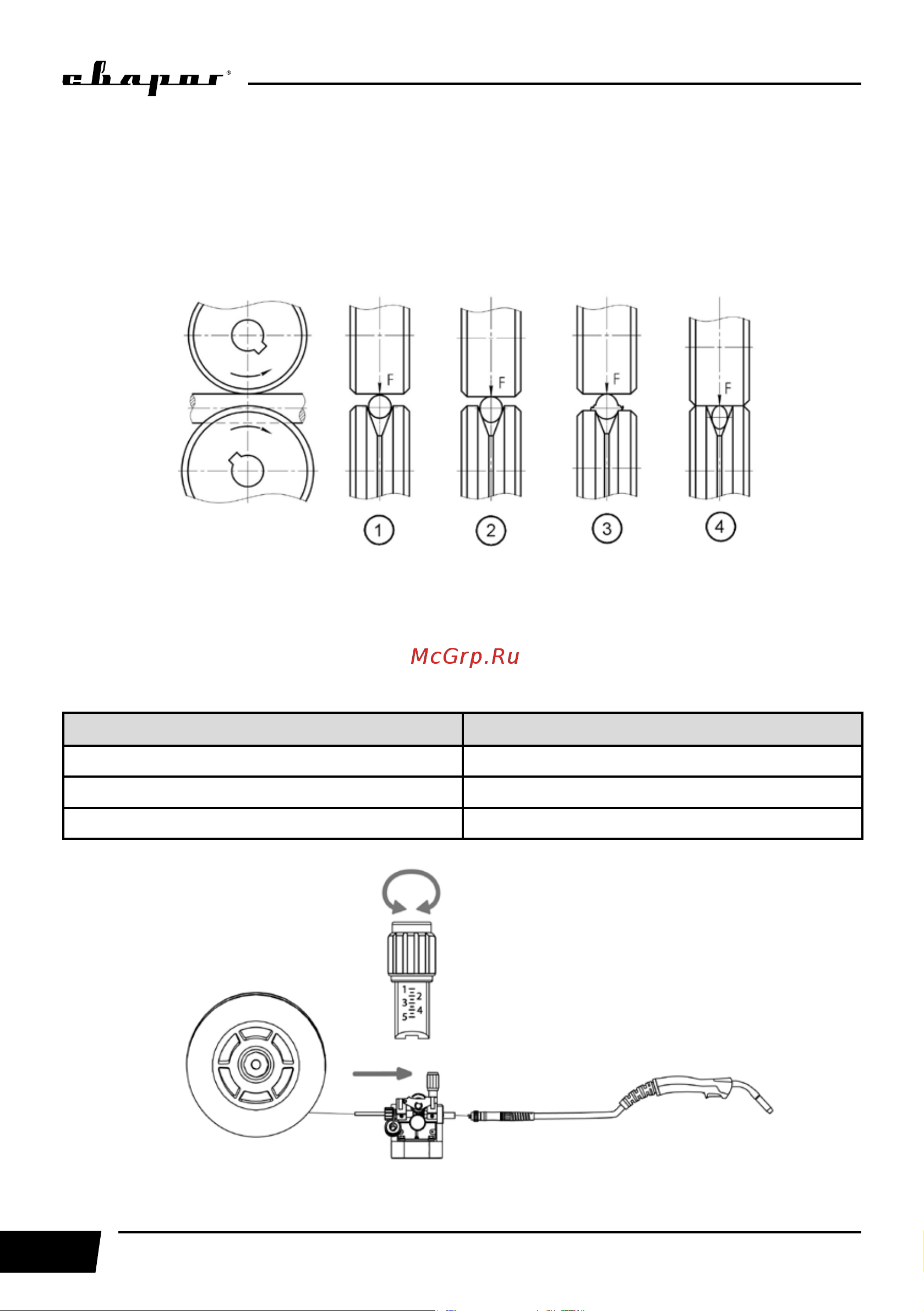

Рис. 10.7. Усилие зажатия сварочной проволоки.
1. Нормальное усилие зажатия. 2. Чрезмерное усилие зажатия. 3. Слишком большой
диаметр проволоки. 4. Слишком маленький диаметр проволоки.
Выбор усилия зажатия сварочной проволоки показан на рисунке 10.8.
Тип материала Усилие
Низкоуглеродистая, легированная 2,5 - 3,5
Алюминиевая 1 - 2,5
Порошковая 2 - 2,5
Рис. 10.8. Усилие зажатия сварочной проволоки.
