23
REAL MIG

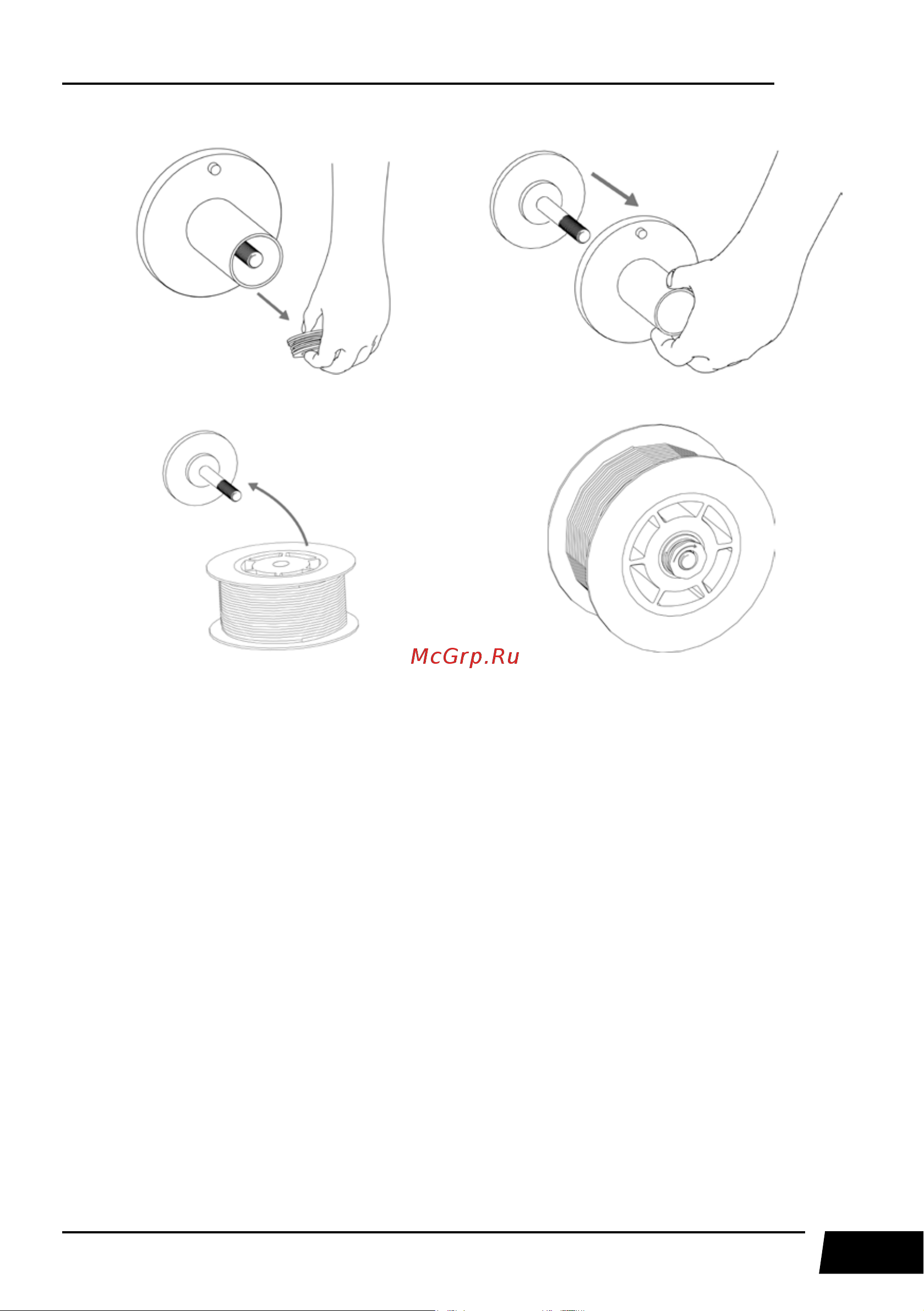

3. Снимите регулятор 4. Снимите верхний кожух
5. Наденьте катушку типа D 100 на шток 6. Закрутите регулятор усилия прижима
Рис. 9.11. Установка катушки типа D 100.
