25
REAL MIG

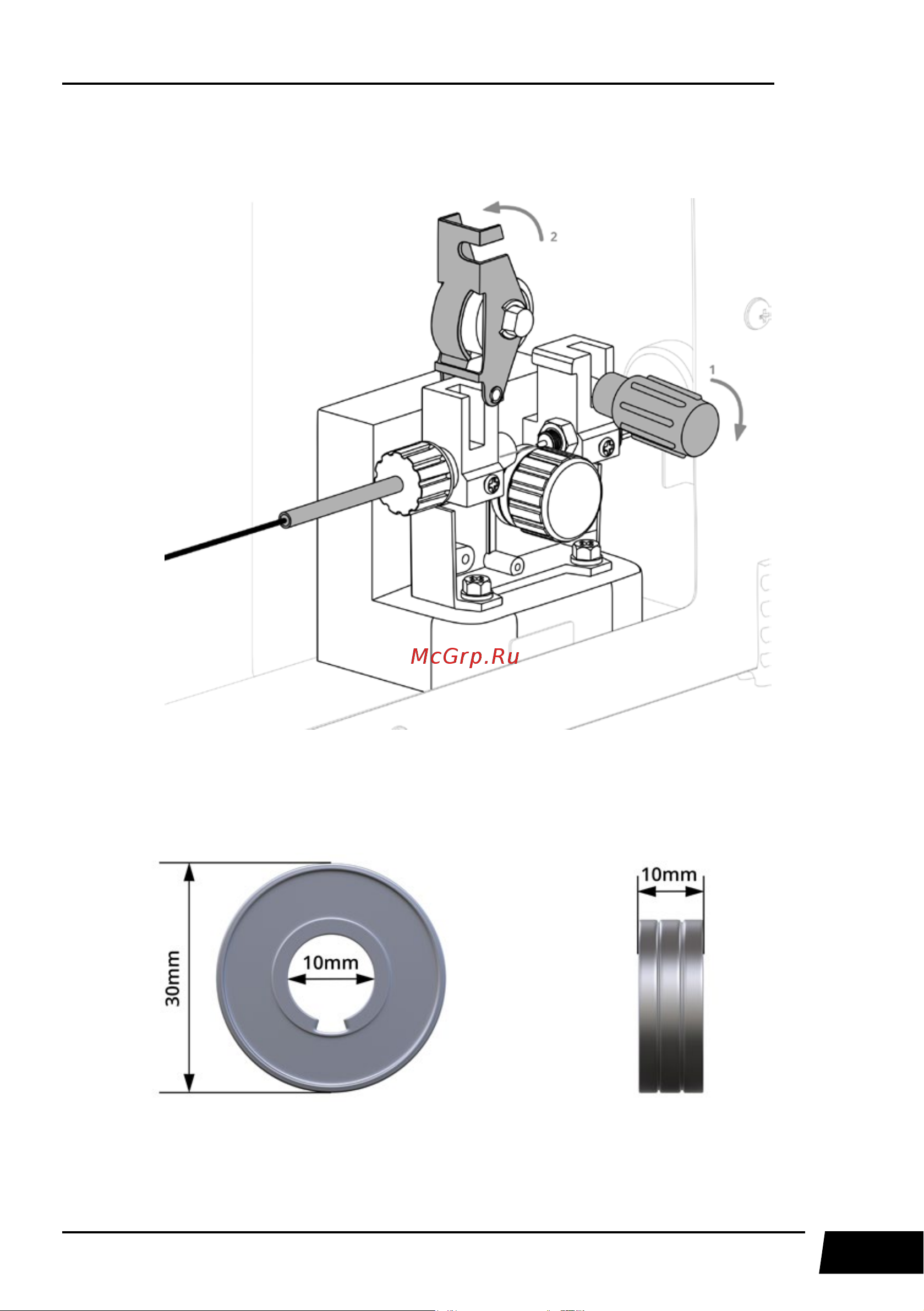

8. Откройте механизм подачи проволоки. Потяните на себя механизм прижима, потяните
вверх прижимной ролик (см. рис. 9.13).
Рис. 9.13. Открытие механизма подачи проволоки.
В зависимости от диаметра сварочной проволоки выберите канавку на подающем ролике
(см. рис. 9.14).
Рис. 9.14. Общий вид подающего ролика для данных аппаратов.
