80Х-0000010 РЭ
9

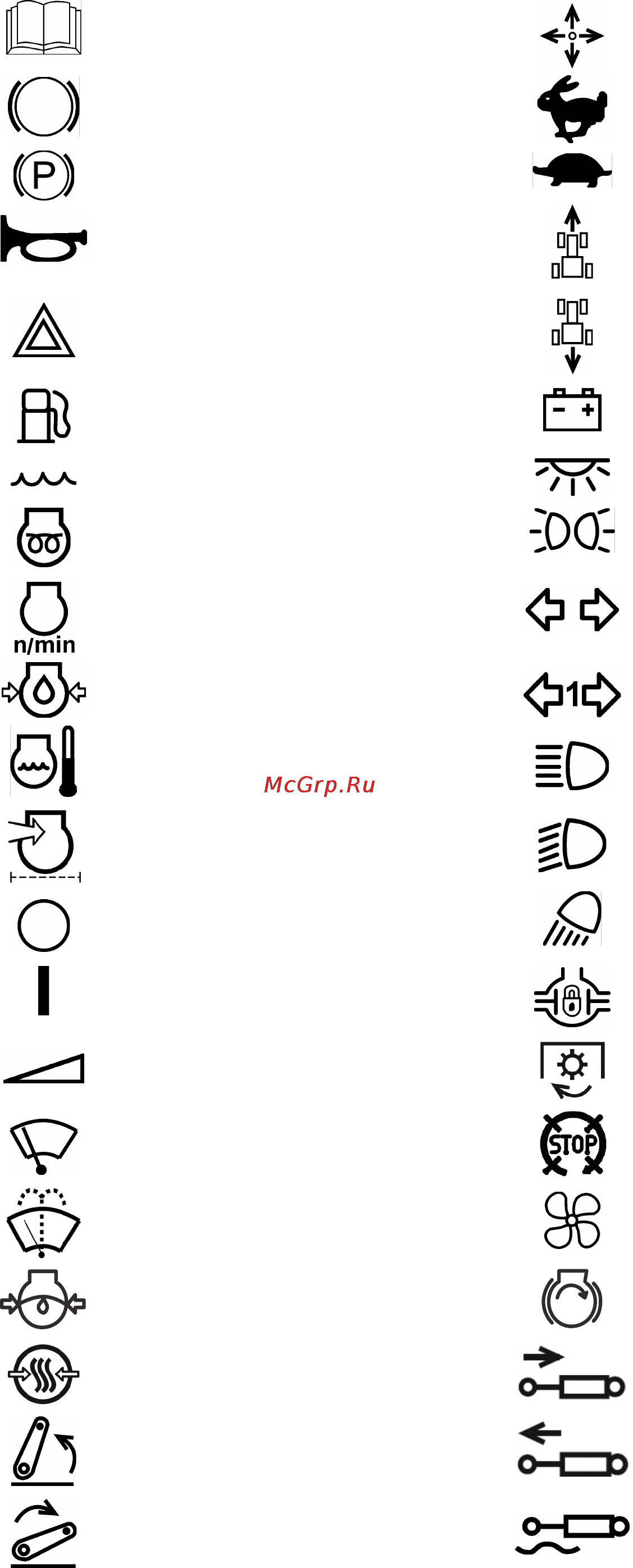

Изготовитель использует стандартные международные символы, касающиеся при-
менения приборов и органов управления. Ниже даны символы с указанием их значений.
— смотри инструкцию;
— манипуляции управлением;
— тормоз;
— быстро;
— ручной тормоз;
— медленно;
— звуковой сигнал;
— вперед;
— аварийная сигнализация;
— назад;
— топливо;
— зарядка аккумулятора;
— охлаждающая жидкость;
— плафон кабины;
— электрофакельный подог-
реватель;
— габаритные огни;
— обороты двигателя;
— указатель поворота трактора;
— давление масла в двигателе;
— указатель поворота прицепа
трактора;
— температура охлаждаю-
щей жидкости двигателя;
— дальний свет;
— засоренность воздушного
фильтра;
— ближний свет;
— выключено / останов;
— рабочие фары;
— включено / запуск;
— блокировка дифференциала;
— плавная регулировка;
— вал отбора мощности включен;
— стеклоочиститель передне-
го стекла;
— останов двигателя
— стеклоомыватель и стек-
лоочиститель заднего стекла;
— вентилятор;
— давление масла в ГОРУ
— запуск двигателя;
— давление воздуха в пнев-
мосистеме
— выносной цилиндр – втягивание
— поворотный рычаг – верх
— выносной цилиндр – вытягивание
— поворотный рычаг – вниз — выносной цилиндр – плавающее
