80Х-0000010 РЭ
56
Для сигнализации засорённости фильтра воздухоочистителя предусмотрена индика-
ция с помощью контрольной лампы, расположенной в блоке контрольных ламп щитка при-
боров. Электрический датчик сигнализации засорённости фильтра воздухоочистителя 3 ус-
тановлен на воздуховоде 4 и срабатывает при разряжении в 7 кПа.
3.1.2.2 Система очистки воздуха двигателя на тракторе «БЕЛАРУС-100Х»
Установка элементов системы очистки воздуха двигателя трактора «БЕЛАРУС-100Х»
представлена на рисунке 3.1.5.
На тракторе «БЕЛАРУС-100Х» установлен воздухоочиститель сухого типа 1 (рисунок
3.1.5) с применением двух бумажных фильтрующих элементов. Забор воздуха воздухоочи-
стителем осуществляется через воздухозаборник 5 по стойке кабины трактора и моноциклон
6. Моноциклон
6 обеспечивает предварительную инерционную очистку воздуха за счет тан-
генциального впуска и центробежных сил, возникающих при спиралевидном вращении воз-
духа относительно оси корпуса моноциклона, осуществляя сброс крупных частиц пыли.
Подвод воздуха к турбокомпрессору 3 обеспечивает воздуховод 2.
Для сигнализации засорённости воздухоочистителя предусмотрена индикация с по-
мощью контрольной лампы, расположенной в блоке контрольных ламп
щитка приборов.
Электрический датчик сигнализации засорённости 4 установлен на воздуховоде 2 и сраба-
тывает при разряжении в 7 кПа.

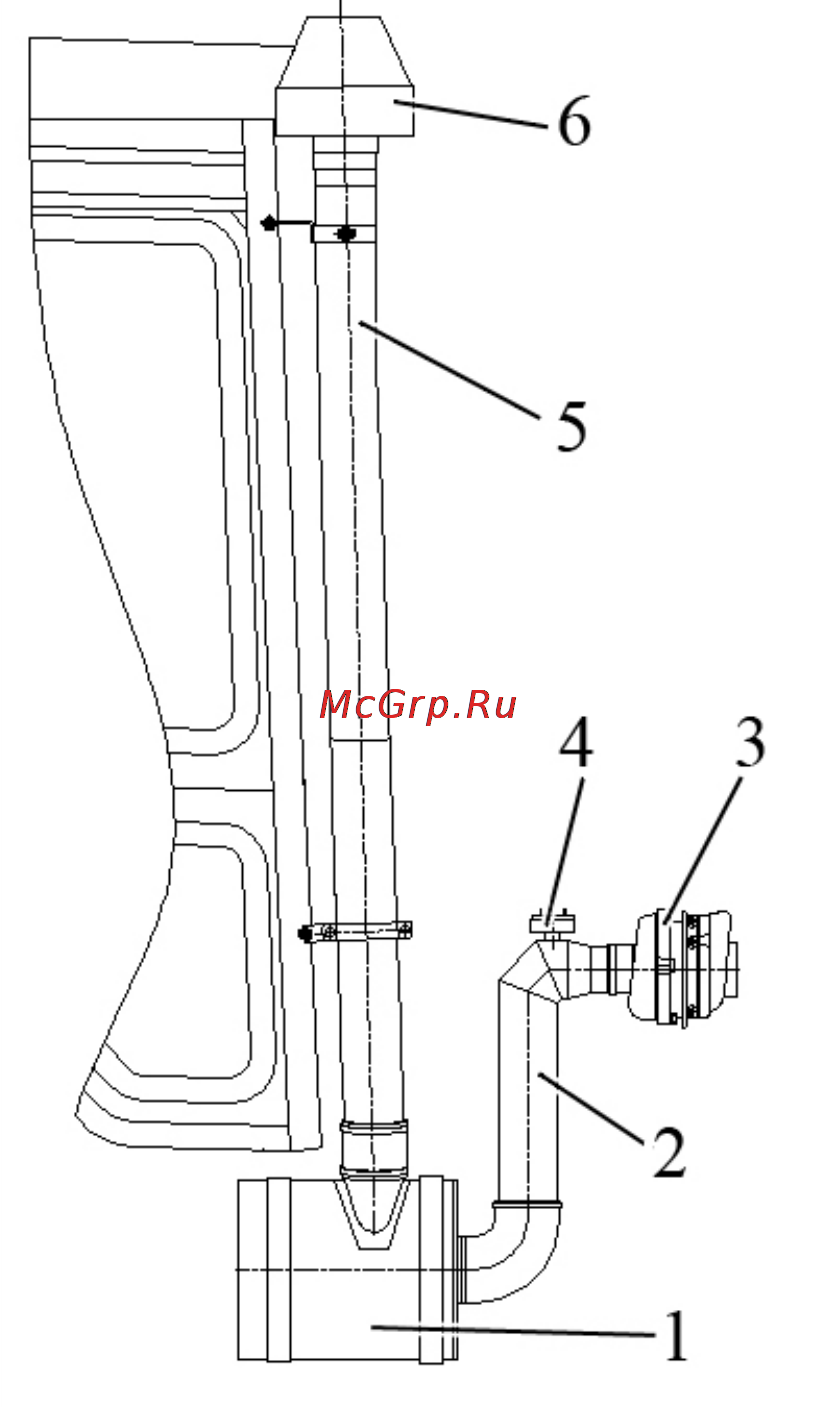

1 – воздухоочиститель; 2 – воздуховод; 3 – турбокомпрессор двигателя; 4 – датчик
засоренности фильтра воздухоочистителя; 5 – воздухозаборник; 6 – моноциклон.
Рисунок 3.1.5 – Система очистки воздуха двигателя трактора «БЕЛАРУС-100Х»
