80Х-0000010 РЭ
22
Выключатель стартера и приборов 6 (рисунок 2.2.1) имеет четыре положения:
- «0» – выключено;
- «I» – включены приборы, блоки контрольных ламп;
- «II» – включен стартер (нефиксированное положение);
- «III» – включен радиоприемник (поворот ключа против часовой стрелки).
Радиоприемник работает только в положениях «I» и «III» выключателя стартера и приборов.
Схема положений выключателя стартера и приборов приведена на рисунке 2.2.2
и на инструкционной табличке выключателя.

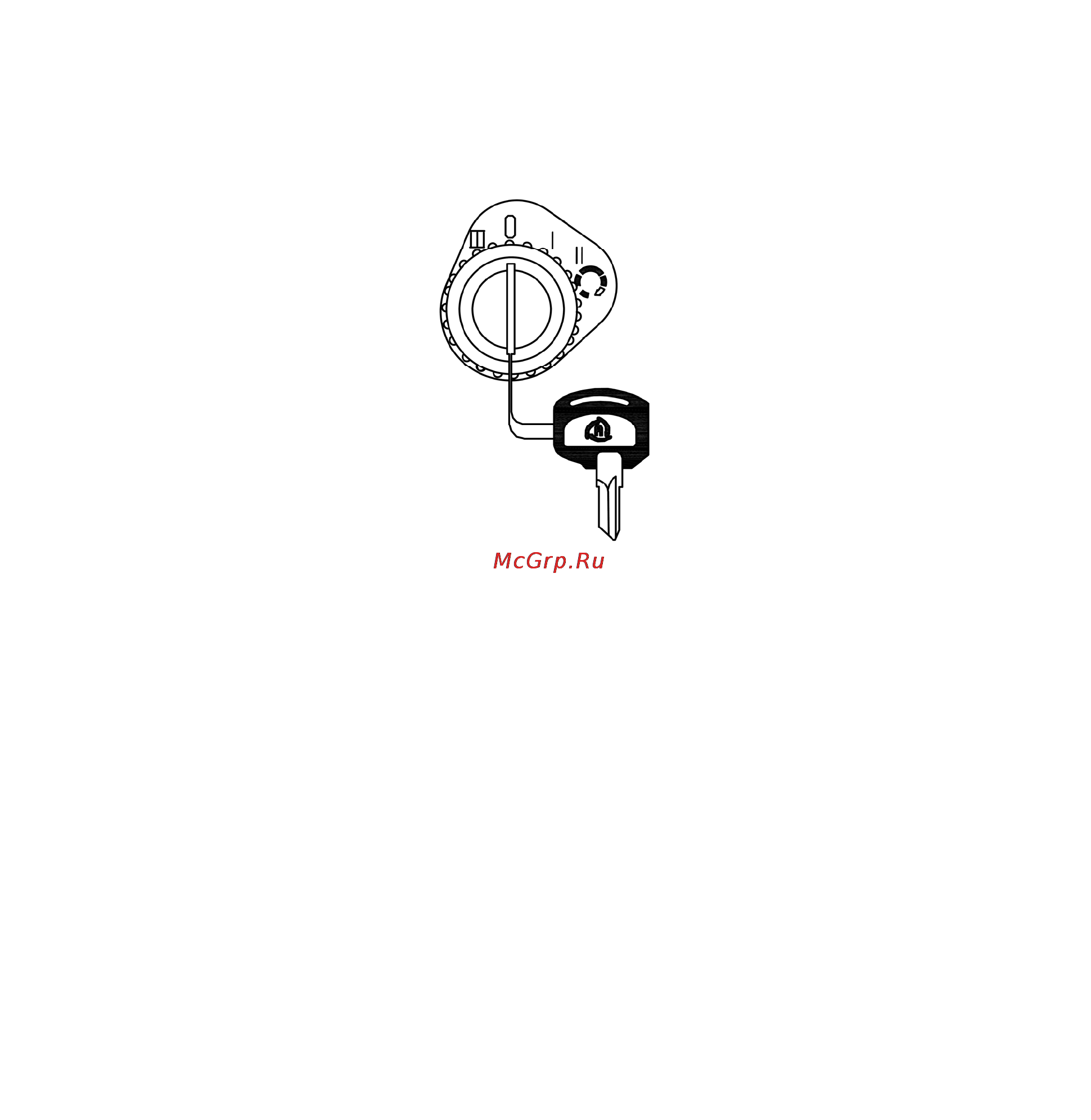

Рисунок 2.2.2 – Схема положений выключателя стартера и приборов
Подрулевой многофункциональный переключатель 1 (рисунок 2.2.1) обеспечива-
ет включение указателей поворота, переключение света фар (ближний-дальний), сигна-
лизацию дальним светом, звуковой сигнал:
- поворотом рычага подрулевого переключателя 1 от себя или на себя включает-
ся правый или левый указатель поворота соответственно. После поворота трактора ры-
чаг автоматически возвращается в исходное положение.
- звуковой сигнал включается
при нажатии на рычаг в осевом направлении. Звуко-
вой сигнал включается в любом положении рычага подрулевого переключателя 1.
- при включенных дорожных фарах (установка клавиши 3 в положение «III») и при ус-
тановке рычага переключателя 1 вниз включается «дальний свет», при включенных дорож-
ных фарах и при установке рычага переключателя 1 вверх – «ближний свет».
- при
перемещении рычага переключателя 1 из положения «ближний свет» вверх
до упора кратковременно включается «дальний свет» («мигание дальним светом», поло-
жение нефиксированное) независимо от положения центрального переключателя света.
При отпускании рычага он автоматически возвращается в положение «ближнего света».
При нажатии на кнопку выключателя аварийной световой сигнализации 2 (рисунок
2.2.1) включается аварийная световая сигнализация. Встроенная в кнопку контрольная
лампа мигает одновременно с мигающим светом сигнализации. При повторном нажатии
на кнопку 2 аварийная сигнализация отключается.
Центральный переключатель света 3 (рисунок 2.2.1), имеет три положения:
- положение «I» – «выключено» (утоплена верхняя на рисунке 2.2.1 часть клавиши);
- положение «II» – «включены передние и задние габаритные огни, освещение
номерного знака, освещение контрольно-измерительных приборов на щитке, а также га-
баритные огни на прицепной машине» (среднее положение);
- положение «III» – «включены все потребители положения «II» и дорожные фа
-
ры» (нижняя на рисунке 2.2.1 часть клавиши нажата до упора).
При нажатии на клавишу 4 (рисунок 2.2.1) (нефиксированное положение) включа-
ется стеклоомыватель переднего стекла. При отпускании клавиши 4 – стеклоомыватель
переднего стекла выключается.
Выключатель электрофакельного подогревателя 5 (рисунок 2.2.1) используется
при запуске двигателя при низких температурах.
После установки выключателя стартера и приборов в положение «I», нажмите
клавишу 5 для включения спирали электрофакельного подогревателя. На блоке кон-
трольных ламп в режиме непрерывного свечения включится контрольная лампа средств
облегчения пуска. После начала ее мигания произведите запуск двигателя. После за-
пуска
двигателя отпустите клавишу 5 и ключ выключатель стартера и приборов.
