2.3 Блок клавишных переключателей верхнего щитка и выключатель

стеклоочистителя заднего стекла

При нажатии на клавишу выключателя 1 (рисунок 2.3.1) включается стекло-

очиститель переднего стекла.

Выключатель имеет три положения:

- «Выключено»;

- «Включена низкая скорость стеклоочистителя»;

- «Включена высокая скорость стеклоочистителя».

При нажатии на клавишу переключателя 2 (рисунок 2.3.1) включается венти-

ляция воздуха в кабине.

Переключатель имеет три положения:

- «Выключено»;

- «Включен режим малой подачи воздуха»;

- «Включен режим большой подачи воздуха».

Подробнее об управлении отопителем вентилятором указано в подразделе

2.4 «Управление отопителем вентилятором кабины».

При нажатии на клавишу выключателя 3 (рисунок 2.3.1) включаются две зад-

ние рабочие фары и световой индикатор, встроенный в клавишу.

При нажатии на клавишу выключателя 4 (рисунок 2.3.1) включаются две пе-

редние рабочие фары, и световой индикатор, встроенный в клавишу.

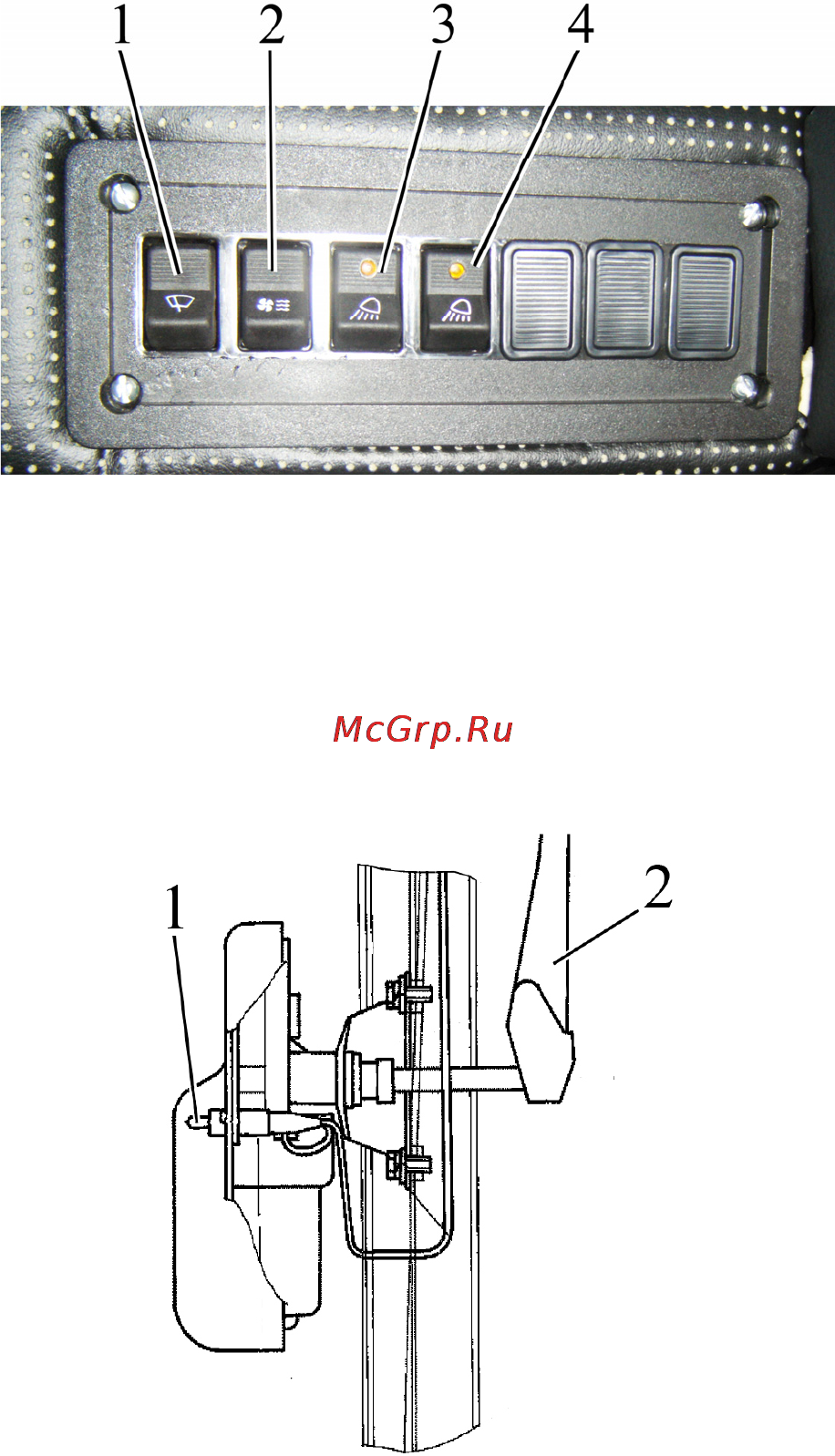

1 – выключатель стеклоочистителя переднего стекла; 2 – переключатель вен-

тилятора кабины; 3 – выключатель задних рабочих фар; 4 – выключатель передних

рабочих фар.

Рисунок 2.3.1 – Блок клавишных переключателей верхнего щитка

Включение и выключение стеклоочистителя заднего стекла осуществляется

тумблером 1 (рисунок 2.3.2).

1 – тумблер; 2 – рычаг стеклоочистителя заднего стекла

Рисунок 2.3.2 – Включение и выключение стеклоочистителя заднего стекла (вид сверху)
