80Х-0000010 РЭ
159
6.4 Операции планового технического обслуживания
6.4.1 Ежесменное техническое обслуживание (ЕТО) через каждые 8 - 10
часов работы или ежесменно
6.4.1.1 Общие указания
Через каждые 8 - 10 часов работы трактора, либо по окончании смены работы
трактора, (что наступит ранее) выполните следующие операции:
6.4.1.2 Операция 1. Проверка уровня масла в картере двигателя
Проверьте уровень масла, установив трактор на ровной площадке и не ранее чем
через 3-5 мин после остановки двигателя, когда масло полностью стечет в картер:
Для проверки уровня масла в картере двигателя выполните следующее:
- извлеките масломер 3 (рисунок 6.4.1), протрите его начисто и вновь установите
его на
место до упора;
- извлеките масломер 3 и определите уровень масла. Уровень масла должен
быть между верхней и нижней метками масломера. Если необходимо, долейте масло до
нужно уровня через горловину 1, сняв крышку 2.
- установите на место крышку 2.

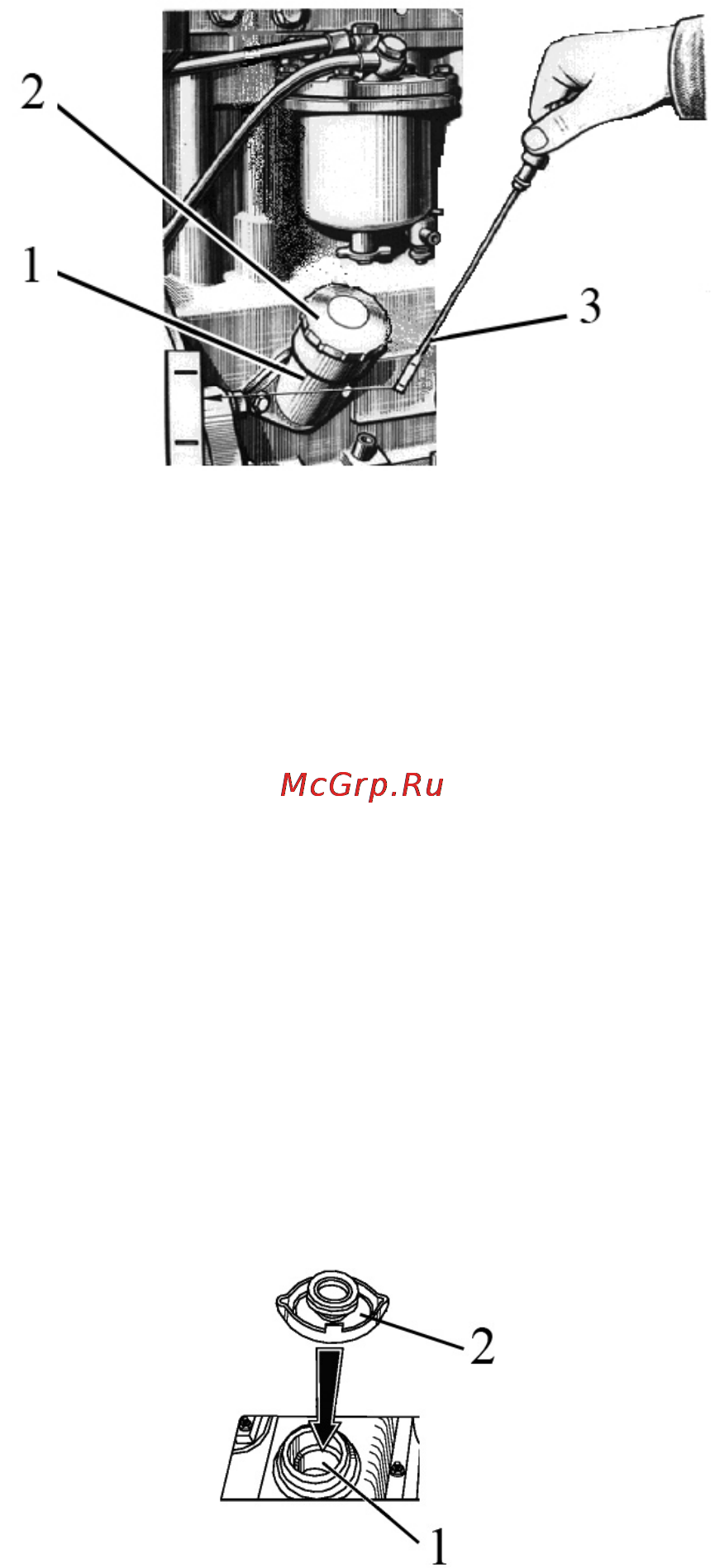

1 – маслозаливная горловина; 2 – крышка; 3 – масломер.
Рисунок 6.4.1 – Проверка уровня масла в картере двигателя
ВНИМАНИЕ: НЕ ДОПУСКАЙТЕ РАБОТУ ДВИГАТЕЛЯ С УРОВНЕМ МАСЛА НИЖЕ
НИЖНЕЙ МЕТКИ МАСЛОМЕРА!
ВНИМАНИЕ: НЕ ЗАЛИВАЙТЕ МАСЛО ДО УРОВНЯ ВЫШЕ ВЕРХНЕЙ МЕТКИ
МАСЛОМЕРА. ИЗЛИШНЕЕ МАСЛО БУДЕТ ВЫГОРАТЬ, СОЗДАВАЯ ЛОЖНОЕ ПРЕД-
СТАВЛЕНИЕ О БОЛЬШОМ РАСХОДЕ МАСЛА НА УГАР!
ПРЕДОСТЕРЕЖЕНИЕ: БУДЬТЕ ОСТОРОЖНЫ, ЧТОБЫ ИЗБЕЖАТЬ КОНТАКТА С
ГОРЯЧИМ МАСЛОМ!
6.4.1.3 Операция 2. Проверка уровня охлаждающей жидкости в системе охла-
ждения двигателя
На тракторах «БЕЛАРУС-80Х/80Х.1» проверку уровня охлаждающей жидкости в
системе охлаждения двигателя выполняйте следующим образом:
Снимите пробку радиатора 2 (рисунок 6.4.2) и проверьте уровень охлаждающей
жидкости, который должен быть на 50-60 мм ниже верхнего торца заливной горловины.
Не допускайте снижения уровня ниже, чем на 100 мм от верхнего торца заливной горло-
вины. Если
необходимо, долейте жидкость до требуемого уровня.
1 – верхний торец заливной горловины радиатора; 2 – пробка радиатора.
Рисунок 6.4.2 – Проверка уровня охлаждающей жидкости в системе охлаждения
двигателя тракторов «БЕЛАРУС-80Х/80Х.1»
