6.4.5.6 Операция 45. Смазка подшипников ступиц передних колес

Операция выполняется только на тракторах с установленной двухколесной осью.

Перед выполнением смазки ступиц передних колес установите трактор на

ровной горизонтальной площадке. Двигатель должен быть заглушен. Включите

стояночный тормоз и заблокируйте от перемещения задние колеса противооткатны-

ми упорами спереди и сзади;

Смазка подшипников ступицы переднего колеса выполняется следующим образом:

- поднимите переднюю ось до отрыва колес от земли и установите опору под

переднюю ось;

- снимите колесо;

- отверните болты 5 (рисунок 6.4.32), снимите крышку 3, прокладку 6;

- снимите шплинт 1, корончатую гайку 2, кольцо 4, наружный подшипник 8 и

ступицу в сборе;

- снимите обойму внутреннего подшипника 9 с полуоси;

- промойте все детали в дизельном топливе;

- при наличии износа или повреждения подшипников и манжет замените их

новыми;

- соберите все снятые детали в последовательности обратной разборке;

- заполните пространство между подшипниками 8 и 9 внутри ступицы конси-

стентной смазкой наполовину объема;

- затяните корончатую гайку 2 моментом (100 ± 10) Н⋅м. Отпустите гайку до

совпадения прорези с отверстием оси и зашплинтуйте гайку;

- заполните смазкой внутреннюю полость крышки 3 наполовину объема;

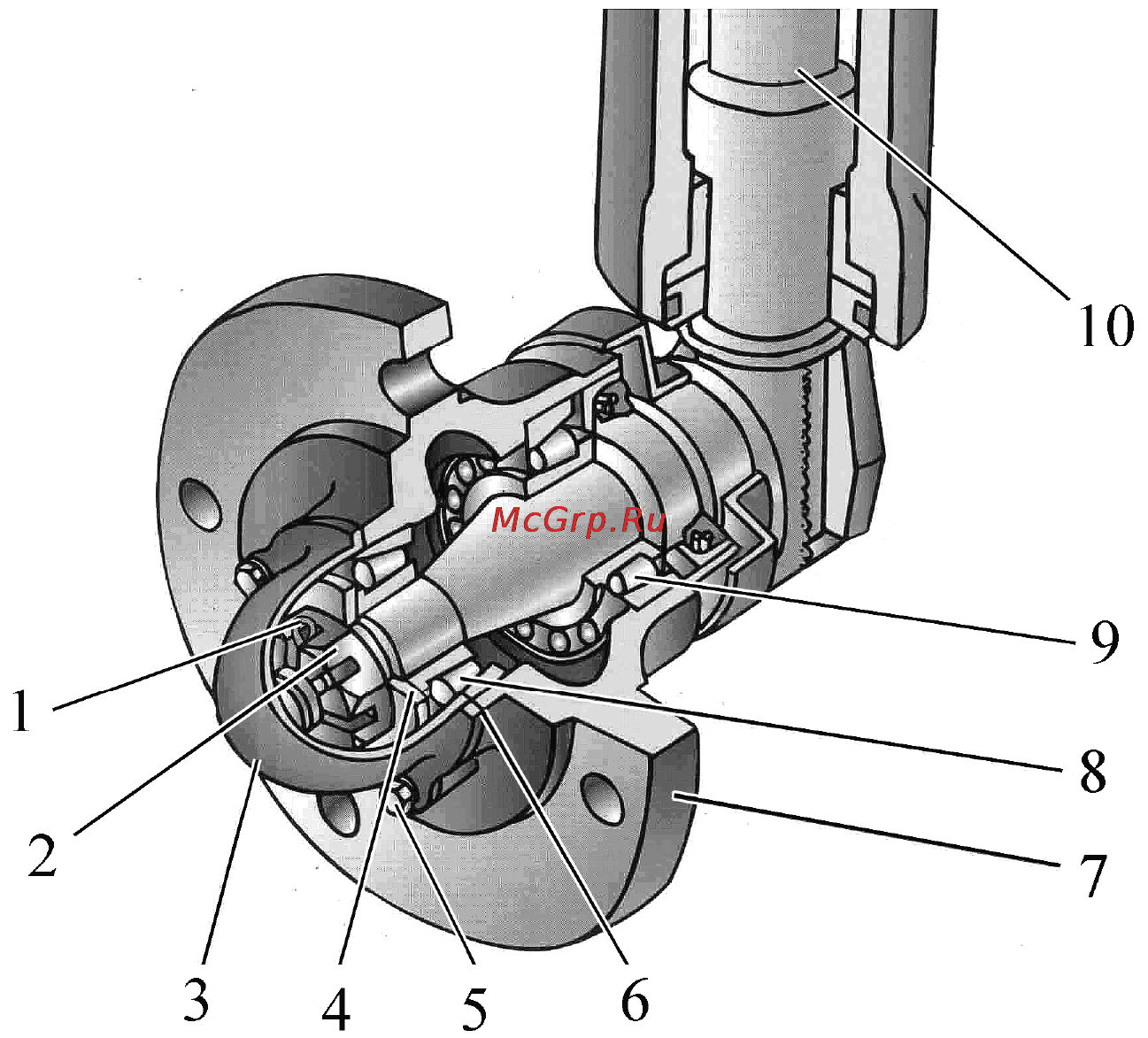

1 – шплинт; 2 – гайка корончатая; 3 – крышка; 4 – кольцо; 5 – болт; 6 – про-

кладка; 7 – ступица; 8 – наружный подшипник; 9 – внутренний подшипник; 10 – пово-

ротная цапфа.

Рисунок 6.4.32 – Смазка ступицы переднего колеса

Повторите перечисленные операции для другого колеса.
