80Х-0000010 РЭ

169

6.4.3.7 Операция 24. Проверка / регулировка свободного хода педали муфты

сцепления

Очистить педаль управления сцеплением от грязи и посторонних предметов.

Проверку и, при необходимости, регулировку свободного хода педали муфты

сцепления произвести согласно пункту 3.2.3.2 «Регулировка свободного хода педали

муфты сцепления».

6.4.3.8 Операция 25. Очистка ротора центробежного масляного фильтра дви-

гателя

Очистку ротора центробежного масляного фильтра двигателя производите

одновременно с заменой масла в картере двигателя.

Для очистки ротора центробежного масляного фильтра выполните следующее:

- отверните гайку 1 (рисунок 6.4.16) и снимите колпак 2;

- вставьте отвертку 5 или стержень между корпусом фильтра и днищем рото-

ра, чтобы застопорить ротор 9 от вращения, и вращая ключом 4 гайку ротора, сни-

мите стакан 3 ротора;

- снимите крышку 6, крыльчатку 7 и фильтрующую сетку 8 ротора;

- неметаллическим скребком удалите отложения с внутренних стенок стакана

ротора;

- очистите все детали, промойте их в моющем растворе и продуйте сжатым

воздухом;

- соберите фильтр, выполнив операции разборки в обратной последователь-

ности. Перед сборкой стакана с корпусом ротора смажьте уплотнительное кольцо

моторным маслом;

- совместите балансировочные метки на стакане и корпусе ротора;

- гайку крепления стакана завинчивайте с небольшим усилием до полной по-

садки стакана на ротор;

- ротор должен вращаться свободно, без заедания.

- установите колпак 2 и затяните гайку 1 моментом от 35 до 50 Н•м.

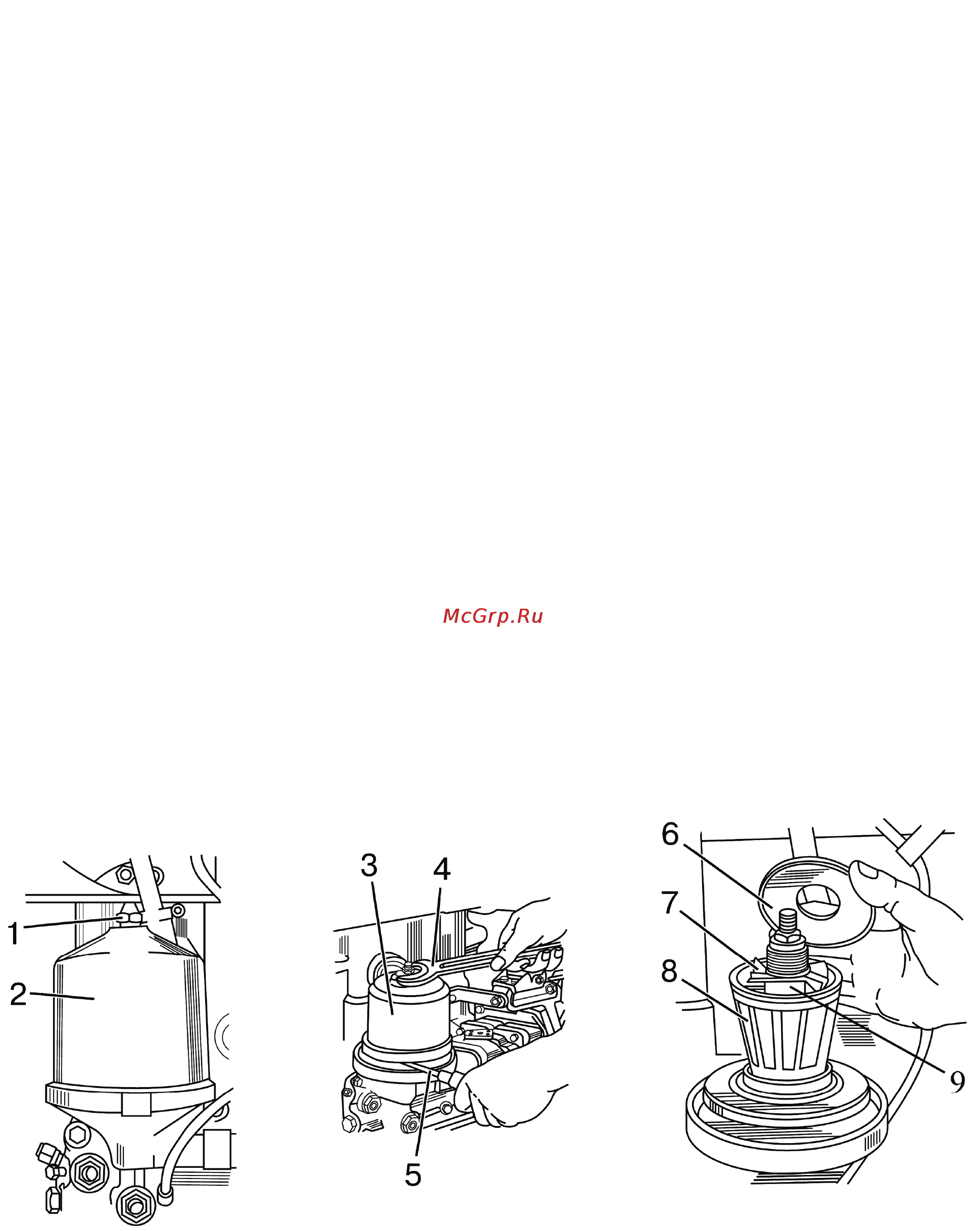

1 – гайка; 2 – колпак; 3 – стакан ротора; 4 – гаечный ключ, 5 – отвертка (стер-

жень); 6 – крышка; 7 – крыльчатка; 8 – фильтрующая сетка; 9 – ротор.

Рисунок 6.4.16 – Очистка ротора центробежного масляного фильтра двигателя

ВНИМАНИЕ: ПОСЛЕ ОСТАНОВКИ ДВИГАТЕЛЯ В ТЕЧЕНИЕ ОТ 30 ДО 60 СЕ-

КУНД ДОЛЖЕН БЫТЬ СЛЫШЕН ШУМ ВРАЩАЮЩЕГОСЯ РОТОРА. ЭТО УКАЗЫВА-

ЕТ НА ТО, ЧТО ЦЕНТРОБЕЖНЫЙ МАСЛЯНЫЙ ФИЛЬТР РАБОТАЕТ НОРМАЛЬНО!
