80Х-0000010 РЭ
193
6.4.7.3.2 Обслуживание воздухоочистителя двигателя тракторов «БЕЛАРУС-100Х»
производите при загорании расположенной на щитке приборов контрольной лампы засо-
ренности фильтра воздухоочистителя, но не реже, чем через 1000 часов работы трактора.
Для проведения обслуживания воздухоочистителя тракторов «БЕЛАРУС-100Х»
выполните следующее:
Проверьте состояние бумажных фильтрующих элементов (БФЭ) на загрязне-
ние, на наличие прорыва бумаги и правильность установки БФЭ.
Для проверки основного фильтрующего элемента (ОФЭ) выполните следую-
щие операции:
- отверните гайку 2 (рисунок 6.4.45) и снимите поддон 1;
- отверните гайку 3 и снимите ОФЭ 6;
- проверьте наличие загрязнений контрольного фильтрующего элемента 5, не
вынимая его из корпуса 7.
Загрязнение контрольного фильтрующего элемента 5 указывает на поврежде-
ние ОФЭ (прорыв бумажной шторы, отклеивание донышек). В этом случае произве-
дите очистку КФЭ и замените ОФЭ. Перед очистой КФЭ необходимо извлечь из кор-
пуса, открутив гайку 4.
Для очистки БФЭ необходимо обдуть его сжатым воздухом для удаления пыли
с поверхности. Давление воздуха должно быть от 0,2 до 0,3 МПа. Поток воздуха нуж-
но направлять под острым углом к поверхности БФЭ, а давление воздуха на поверх-
ность регулировать изменением расстояния между шлангом и элементом. После ка-
ждого обслуживания БФЭ или при установке новых проверить их состояние визуаль-
но, при наличии механических повреждений, разрывов гофр бумаги отклеивание до-
нышек БФЭ должны быть заменены. Во время обслуживания необходимо оберегать
фильтрующий элемент от механических повреждений и замасливания.
Перед установкой БФЭ произведите очистку поверхности корпуса 7 и поддона
1 от пыли и грязи, при этом необходимо следить за тем, чтобы пыль не попадала в
тракт очищенного воздуха.
При установке БФЭ затяжку гаек 2, 3 и 4 необходимо производить моментом
от 10 до 12 Н⋅м.
Проверьте герметичность всех соединений воздухоочистителя и впускного
воздухопровода, выявите и устраните неплотности воздухопроводящего тракта в со-
ответствии с п.6.4.4.7 «Операция 34. Проверка герметичности всех соединений воз-
духоочистителя и впускного тракта».

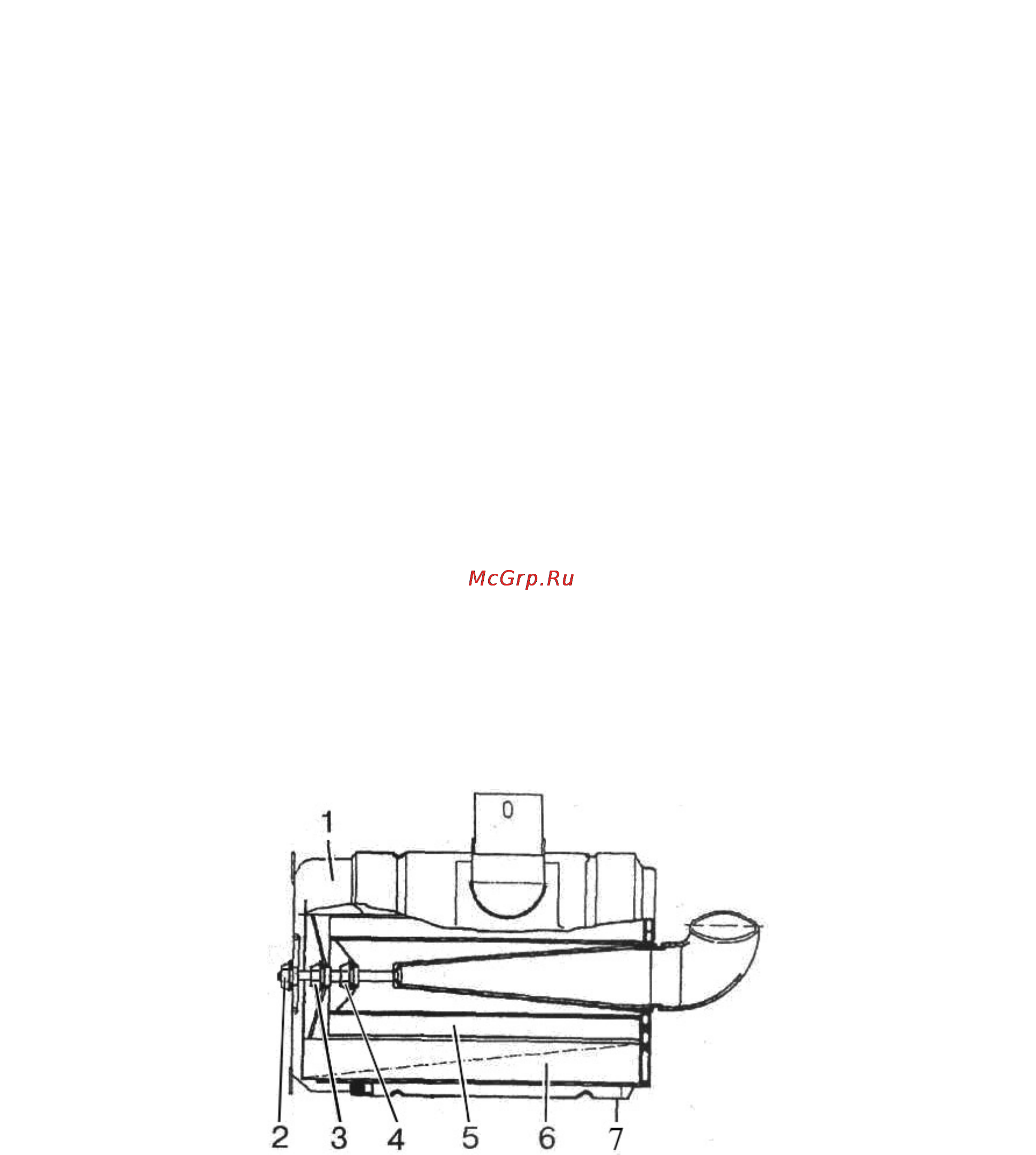

1 – поддон; 2, 3, 4 – гайка; 5 – контрольный фильтрующий элемент; 6 – основ-
ной фильтрующий элемент; 7 – корпус.
Рисунок 6.4.45 – Обслуживание воздухоочистителя двигателя тракторов «БЕЛАРУС-100Х»
ВНИМАНИЕ: НЕСВОЕВРЕМЕННОЕ ОБСЛУЖИВАНИЕ ВОЗДУХООЧИСТИТЕ-
ЛЯ УХУДШАЕТ ОЧИСТКУ ВОЗДУХА И ПРИВОДИТ К ПОПАДАНИЮ ПЫЛИ В ДВИГА-
ТЕЛЬ, ЧТО ВЫЗЫВАЕТ ПОВЫШЕННЫЙ ИЗНОС ЦИЛИНДРОПОРШНЕВОЙ ГРУППЫ
И ВЫХОД ДВИГАТЕЛЯ ИЗ СТРОЯ!
ЗАПРЕЩАЕТСЯ ПРОДУВАТЬ ВЫХЛОПНЫМИ ГАЗАМИ, ПРОМЫВАТЬ И ВЫ-
БИВАТЬ ОСНОВНОЙ ФИЛЬТРУЮЩИЙ ЭЛЕМЕНТ.
