2.16 Электрические плавкие предохранители

Электрические плавкие предохранители предназначены для защиты от перегрузок и

короткого замыкания электрических цепей.

ПРЕДОСТЕРЕЖЕНИЕ: ЧТОБЫ ИЗБЕЖАТЬ ОБГОРАНИЯ ЭЛЕКТРОПРОВОДКИ

ТРАКТОРА, НИКОГДА НЕ ПРИМЕНЯЙТЕ ПРЕДОХРАНИТЕЛИ БОЛЕЕ ВЫСОКОГО НОМИ-

НАЛА ПО СИЛЕ ТОКА, ЧЕМ УКАЗАНО В НСТОЯЩЕМ РАЗДЕЛЕ. ЕСЛИ ПРЕДОХРАНИТЕЛЬ

ЧАСТО СГОРАЕТ, УСТАНОВИТЕ ПРИЧИНУ И УСТРАНИТЕ НЕИСПРАВНОСТЬ!

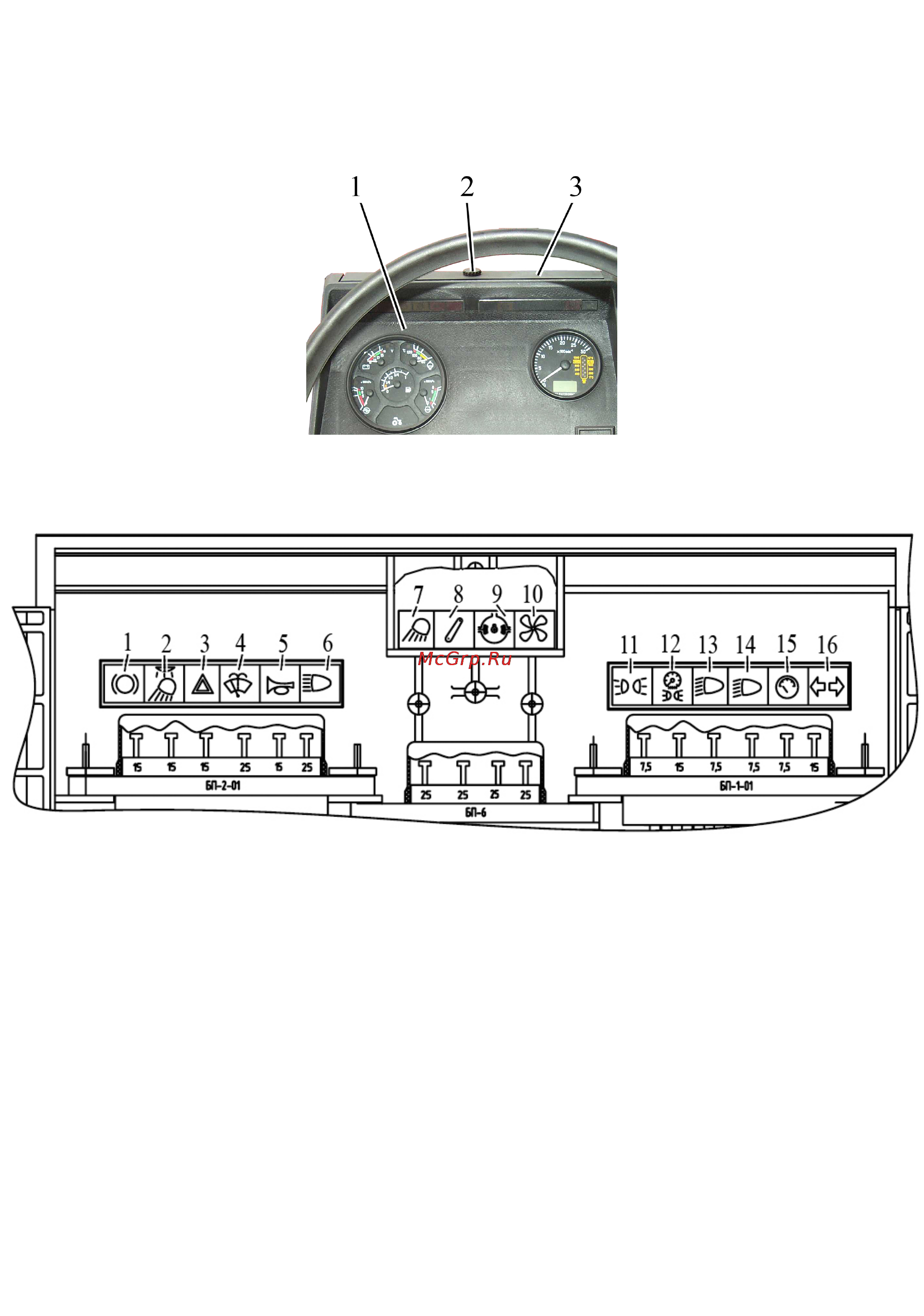

В щитке приборов смонтированы три блока плавких предохранителей электрических

цепей. Для доступа к предохранителям, расположенным в щитке приборов 1, необходимо

отвернуть винт 2 (рисунок 2.16.1) и снять панель 3.

1 – щиток приборов; 2 – винт; 3 – панель.

Рисунок 2.16.1 – Доступ к предохранителям, расположенным под щитком приборов

Предохранители, расположенные в щитке приборов, представлены на рисунке 2.16.2.

1 – предохранитель стоп-сигнальных огней номиналом 15 А;

2 – предохранитель плафона кабины, задних рабочих фар номиналом 15 А;

3 – предохранитель аварийной световой сигнализации номиналом 15 А;

4 – предохранитель стеклоочистителей переднего и заднего стекла, стеклоомыватель

переднего стекла номиналом 25 А;

5 – предохранитель звукового сигнала номиналом 15 А;

6 – предохранитель дальнего света дорожных фар номиналом 25 А;

7 – предохранитель передних рабочих фар

номиналом 25 А;

8 – предохранитель вентилятора-отопителя и ЭФП номиналом 25А;

9 – предохранитель питания потребителей, работающих при положении выключателя

стартера и приборов в положение «включены приборы» номиналом 25 А;

10 – предохранитель питания электродвигателя вентилятора-отопителя номиналом 25

А (при установке вентилятора-отопителя 80-8101720 этот предохранитель не используется);

11 – предохранитель левых габаритных огней номиналом 7,5 А;

12 –

предохранитель правых габаритных огней и подсветки щитка приборов номиналом 15 А;

13 – предохранитель ближнего света левой дорожной фары номиналом 7,5 А;

14 – предохранитель ближнего света правой дорожной фары номиналом 7,5 А;

15 – предохранитель питания приборов, датчиков скорости и реле-прерывателя стоя-

ночного тормоза номиналом 7,5 А;

16 – предохранитель реле указателей поворота, номиналом 15 А.

Рисунок 2.16.2 – Предохранители, расположенные в щитке приборов
