6.4.2.8 Операция 17. Очистка фильтрующих элементов фильтра системы
вентиляции и отопления кабины
Для очистки фильтра системы отопления и вентиляции кабины выполните сле-
дующее:
- поднимите крышу кабины 1 (рисунок 6.4.9).
- отверните два крепежных болта и снимите крышку фильтра 2 вместе с двумя
фильтрующими элементами 3.
- слегка встряхните элементы, чтобы удалить из фильтра свободные частицы
пыли; будьте осторожны, чтобы не повредить фильтр.
- очистите фильтры с помощью сжатого воздуха под давлением не более 0,2
МПа. Насадку шланга удерживайте на расстоянии не ближе 300 мм от фильтра, что-
бы не повредить бумажный фильтрующий элемент. Направляйте поток воздуха че-
рез фильтр в направлении противоположном нормальному движению воздушного
потока, показанному стрелками, нанесенными на фильтре.
- установите фильтр, выполнив операции в обратной последовательности, за-
кройте крышу кабины.

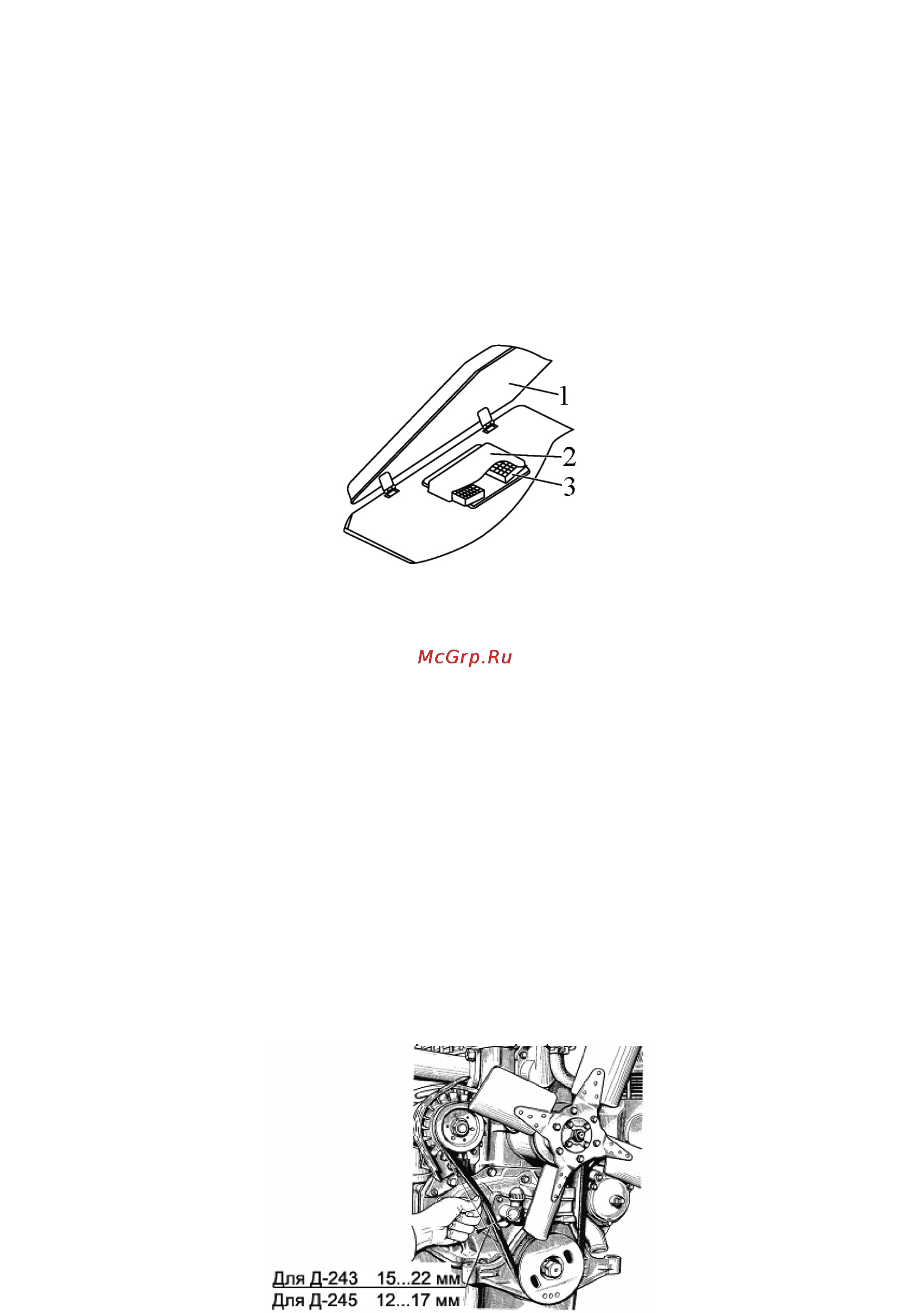

1 – крыша кабины; 2 – крышка фильтра; 3 – фильтрующий элемент.
Рисунок 6.4.9 – Очистка фильтра системы вентиляции и отопления кабины
ВНИМАНИЕ: ВО ВЛАЖНЫХ УСЛОВИЯХ, НАПРИМЕР В РАННИЕ УТРЕННИЕ
ЧАСЫ, ПЕРЕД ОБСЛУЖИВАНИЕМ ФИЛЬТРА НЕ ВКЛЮЧАЙТЕ ВЕНТИЛЯТОР, ПО-
СКОЛЬКУ ПОПАВШИЕ В ФИЛЬТР ЧАСТИЦЫ ВЛАГИ ТРУДНО УДАЛИТЬ!
ВНИМАНИЕ: ПРИ РАБОТЕ ТРАКТОРА В УСЛОВИЯХ БОЛЬШОЙ ЗАПЫЛЕН-
НОСТИ ОЧИСТКУ ФИЛЬТРА ПРОИЗВОДИТЕ ЧЕРЕЗ КАЖДЫЕ 8 – 10 Ч РАБОТЫ,
Т.Е. ЕЖЕСМЕННО!
6.4.2.9 Операция 18. Проверка / регулировка натяжения ремня вентилятора
Натяжение ремня вентилятора считается нормальным, если прогиб его на
ветви шкив коленчатого вала – шкив генератора, в соответствии с рисунком 6.4.10,
находится в пределах от 15 до 22 мм для двигателя Д-243 и его модификаций (БЕ-
ЛАРУС-80Х/80Х.1), и от 12 до 17 мм для двигателя Д-245 и его модификаций БЕЛА-
РУС-100Х) при нажатии на него с усилием 40 Н.
Для регулировки натяжения ремня ослабьте крепление генератора. Поворо-
том корпуса генератора отрегулируйте натяжение ремня. Затяните болт крепления
планки и гайки болтов крепления генератора.
Рисунок 6.4.10 – Проверка натяжения ремня вентилятора
