80Х-0000010 РЭ
195

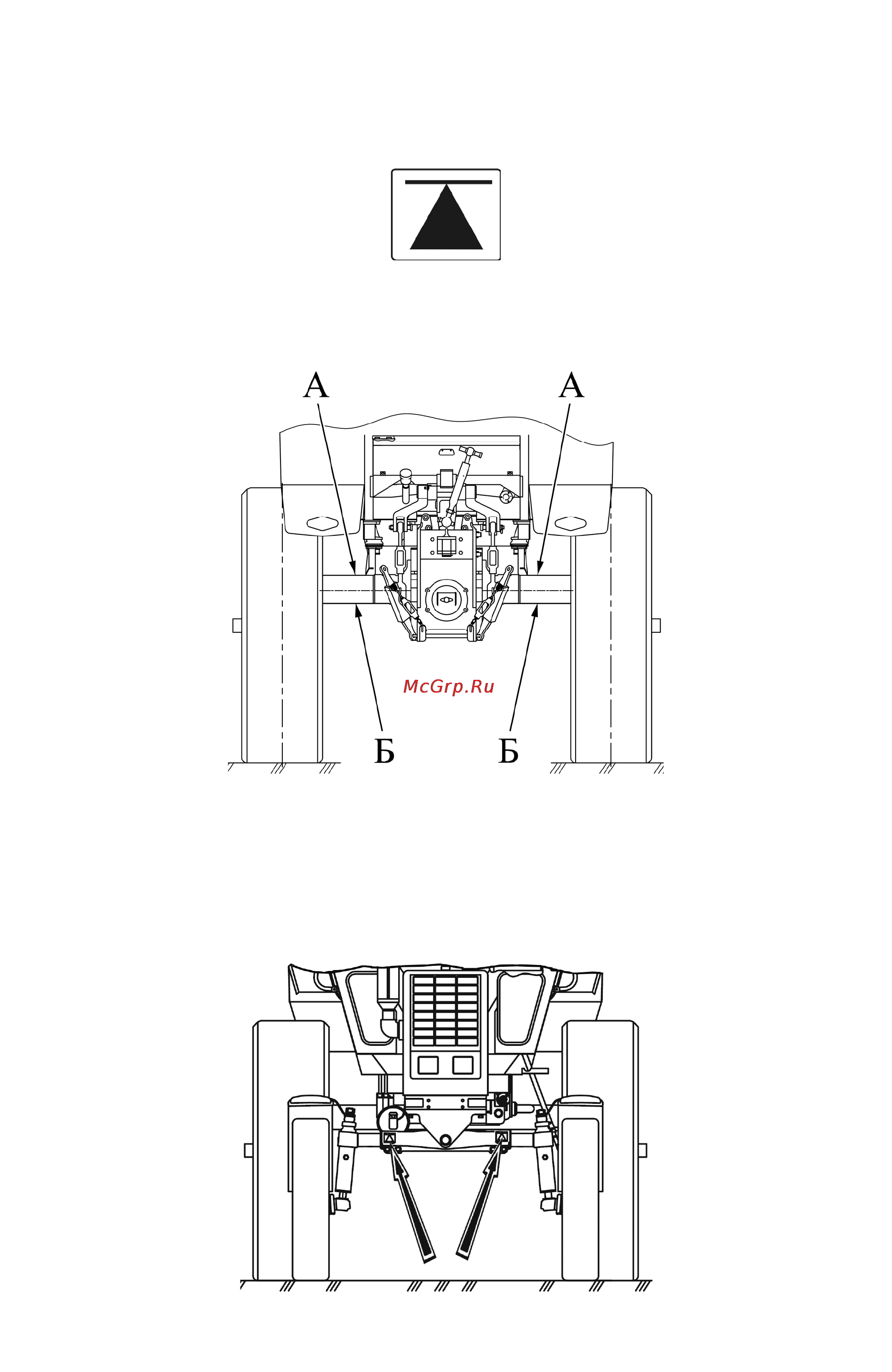

6.6.3 Правила безопасного использования домкратов и указание мест для их
установки
При подъеме трактора пользуйтесь домкратами, после подъема подставьте
подкладки и упоры под рукава бортового редуктора, под балку оси передних колес
или базовые детали остова трактора.
На тракторе места установки домкратов обозначены знаком, показанным на
рисунке 6.6.1.
Рисунок 6.6.1 – Знак места установки домкрата
Для подъема задней части тракторов «БЕЛАРУС-80Х/80Х.1/100Х», установите дом-
краты (или один домкрат) под рукава бортовых редукторов, как показано на рисунке 6.6.2.
А – место расположения знака места установки домкрата ; Б – место установки домкрата.
Рисунок 6.6.2 – Схема установки домкратов при подъеме задней части трактора
Для подъема передней части тракторов «БЕЛАРУС-80Х.1» и «БЕЛАРУС-100Х»
с двухколесной передней осью установите домкраты (или один домкрат) под под
балку оси передних колес, как показано на рисунке 6.6.3.
Рисунок 6.6.3 – Схема установки домкратов при подъеме передней части трак-
торов «БЕЛАРУС-80Х.1» и «БЕЛАРУС-100Х» с двухколесной передней осью
