9. Транспортирование трактора и его буксировка

9.1 Транспортирование трактора

Транспортирование трактора осуществляется железнодорожным транспор-

том, автомобильным и своим ходом.

При перевозке трактора включите стояночный тормоз и установите рычаг пе-

реключения передач и диапазонов КП на первую передачу;

На железнодорожной платформе трактор «БЕЛАРУС-80Х/100Х» с одноколес-

ной осью крепится четырьмя растяжками.

По одной растяжке, с каждой стороны трактора, закрепить одним концом за

гайку специальную на ступице заднего колеса, другим – за увязочную скобу. Также,

по одной растяжке, с каждой стороны трактора, закрепить одним концом за вилку

переднего колеса, другим – за увязочную скобу.

На железнодорожной платформе трактор «БЕЛАРУС-80.1Х/100Х» с двухко-

лесной осью крепится четырьмя растяжками.

По одной растяжке, с каждой стороны трактора, закрепить одним концом за

гайку специальную на ступице заднего колеса, другим – за увязочную скобу. Также,

по одной растяжке, с каждой стороны трактора, закрепить одним концом за гайку

специальную переднего колеса, другим – за увязочную скобу.

При погрузке-разгрузке тракторов пользуйтесь подъемными средствами гру-

зоподъемностью не менее 5 тс.

ВНИМАНИЕ: ПРИ ПОДЪЕМЕ ТРАКТОРА ЗА РЫМ-ГАЙКИ ВОЗМОЖНО ДВИ-

ЖЕНИЕ ЕГО ВПЕРЕД ЛИБО НАЗАД ДО 1,5 М!

Зачаливание тросов тракторов «БЕЛАРУС-80Х» и «БЕЛАРУС-100Х» с одноко-

лесной осью производите за полураму и за рым-гайки задних колес, как показано на

схеме строповки на рисунке 9.1.1.

Для строповки трактора необходимо:

- при зачаливании тросов за рым-гайку 3 (рисунок 9.1.1) заднего колеса грузо-

захватное приспособление 2 проденьте на тело рым-гайки и зафиксируйте его сто-

пором 1 через ушко рым-гайки;

- под полураму установить грузозахватное приспособление 4.

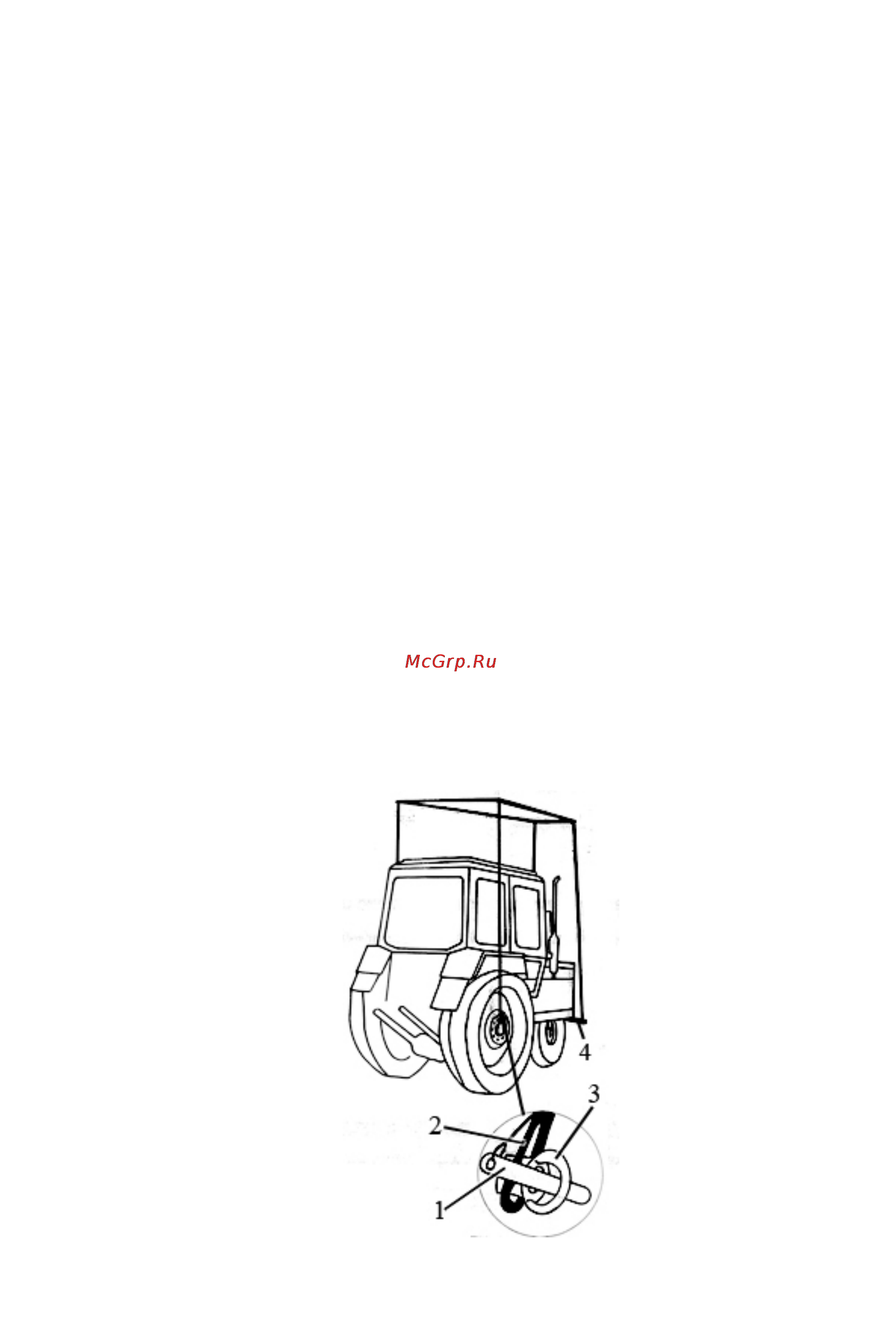

1 – стопор; 2, 4 – грузозахватное приспособление; 3 – рым-гайка.

Рисунок 9.1.1 – Схема строповки тракторов с одноколесной осью
