80Х-0000010 РЭ
152
5.10 Определение общей массы, нагрузок на переднюю и заднюю оси,
несущей способности шин и необходимого минимального балласта
Величина нагрузок на оси трактора в составе МТА может быть определена пу-
тем непосредственного взвешивания на весах для автотранспортных механических
средств соответствующей грузоподъемности. Взвешивание трактора на весах дает
возможность точно учесть величину распределения масс МТА по осям трактора Ва-
шей комплектации в различных условиях работы: «основная работа», «транс-
порт». При определении нагрузок на оси трактора необходимо учесть обязательно
массу технологического груза, например массу семян для сеялки. Для определения
на весах нагрузки на переднюю или заднюю ось трактора, необходимо установить
трактор колесами измеряемой оси на платформу весов, а колесами другой оси – вне
зоны взвешивания на одном уровне с платформой.

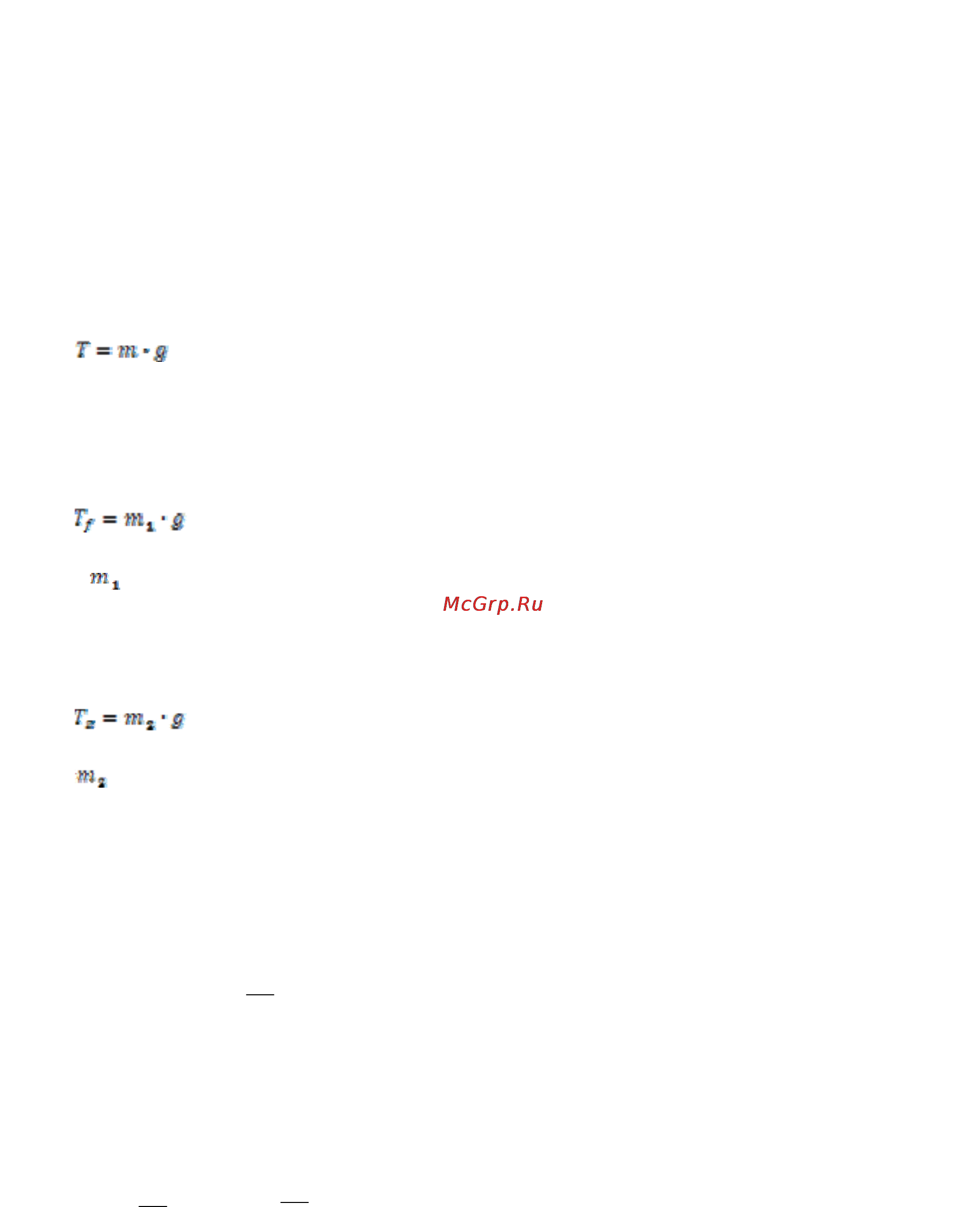

При определении величины нагрузки используется следующее соотношение
,
где:
- Т – нагрузка, Н;
- M – масса, кг
- g=9,8 – ускорение свободного падения. м/с
2
Расчет нагрузки на переднюю ось трактора
, где:
- Т
f
– нагрузка на переднюю ось трактора, Н;
- – величина эксплуатационной массы трактора с балластом, (установлен-
ным агрегатом), распределенная на переднюю ось трактора, кг;
- g=9,8 – ускорение свободного падения. м/с
2
.
Расчет нагрузки на заднюю ось трактора
, где:
Т
z
– нагрузка на заднюю ось трактора, Н;
– величина эксплуатационной массы трактора с установленным агрегатом
(балластом), распределенная на заднюю ось трактора, кг.
- g=9,8 – ускорение свободного падения. м/с
2
.
Расчет нагрузки, действующий на переднее колесо или одно заднее колесо
тракторов «БЕЛАРУС-80Х» и «БЕЛАРУС-100Х» с одноколесной осью для выбора
давления в шинах:
Т
f =
f
G ;
2
Z
Z
T
G =
, где
f
G и
Z
G
– нагрузки, действующие на одну переднюю и
одну заднюю шину соответственно.
Расчет нагрузки, действующий на одно переднее или заднее колесо тракторов
«БЕЛАРУС-80Х.1» и «БЕЛАРУС-100Х» с двухколесной осью для выбора давления в
шинах:
2
f
f
T
G =
;
2
Z
Z
T
G
=
,
где
f
G
и
Z
G
– нагрузки, действующие на одну перед-
нюю и одну заднюю шину соответственно.
Далее, в соответствии с рассчитанными нагрузками по таблице 4.1 норм на-
грузок следует выбрать давление в шинах (подраздел 4.2.8 «Выбор оптимального
внутреннего давления в шинах в зависимости от условий работы и нагрузки на оси
трактора, правила эксплуатации шин»).
