80Х-0000010 РЭ

2.9 Управление стояночным тормозом

Верхнее положение рычага 1 (рисунок 2.9.1) – стояночный тормоз включен.

Нижнее положение рычага 1 – стояночный тормоз выключен.

Для выключения стояночного тормоза нажмите кнопку «А» рычага управления и

опустите рычаг 1 вниз до упора.

На рисунке 2.9.1 рычаг управления стояночным тормозом показан в положении

«Включено».

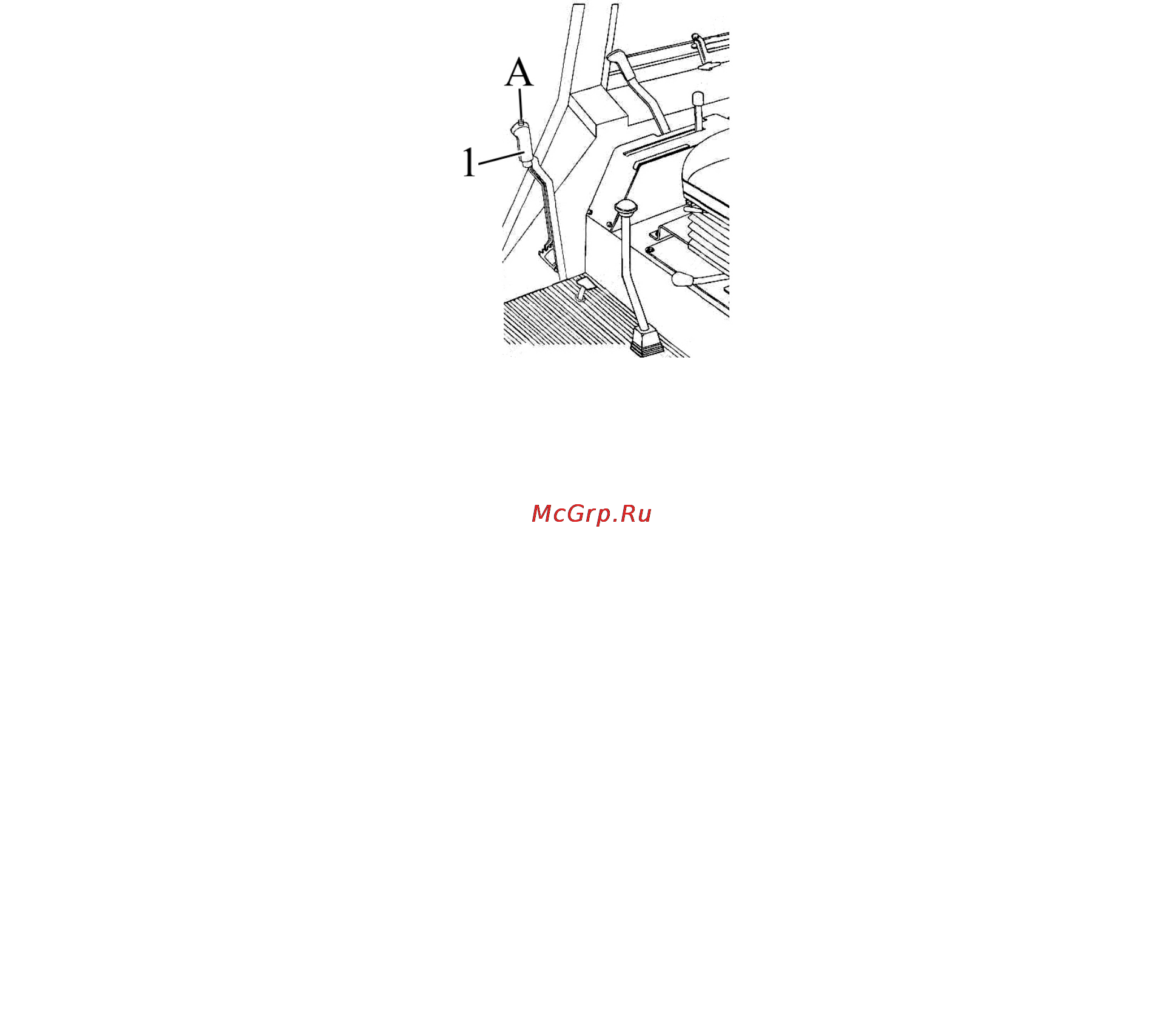

1 – рычаг управления стояночным тормозом

Рисунок 2.9.1 – Управление стояночным тормозом

2.10 Рукоятка останова двигателя, выключатель аккумуляторных батарей

При вытягивании рукоятки красного цвета 26 (рисунок 2.1.1) на себя прекращается

подача топлива в цилиндры двигателя, и двигатель прекращает работу. При отпускании ру-

коятка 21 под воздействием пружины возвращается в исходное положение.

При нажатии на кнопку 6 (рисунок 2.1.2) включаются» АКБ. При повторном нажа-

тии – АКБ отключаются.

2.11 Рукоятка ручного управления подачей топлива, управление шторкой

системы охлаждения двигателя

При перемещении рукоятки 5 (рисунок 2.1.2) в крайнее переднее положение осуще-

ствляется максимальная подача топлива, при перемещении в крайнее заднее положение –

минимальная подача топлива, соответствующая минимальным оборотам холостого хода.

При пуске и прогреве холодного двигателя шторка поднимается вращением ма-

ховичка 2 (рисунок 2.1.1) по часовой стрелке. Для понижения температуры охлаждаю-

щей жидкости шторка опускается путем

нажатия на маховичок вдоль его оси.

2.12 Педали трактора

2.12.1 При нажатии на педаль 27 (рисунок 2.1.1) сцепление выключается.

2.12.2 При нажатии на педаль 24 (рисунок 2.1.1) происходит затормаживание зад-

него левого колеса.

2.12.3 При нажатии на педаль 22 (рисунок 2.1.1) происходит затормаживание заднего

правого колеса. Если в комплектацию пневмопривода входит тормозной кран, то при нажа-

тии на педаль 22 срабатывает тормозной кран пневмопривода тормозов прицепных машин.

Соединительная планка тормозных педалей 23 предназначена для одновремен-

ного торможения правым и левым тормозами.

2.12.4 При нажатии на педаль 21 (рисунок 2.1.1) увеличиваются обороты двигателя.

2.12.5 При нажатии до упора на педаль 2 (рисунок 2.1.2) блокировка дифферен-

циала заднего моста включается, при снятии ноги с педали – БД заднего моста отклю-

чается. БД заднего моста используется для кратковременного блокирования задних ко-

лес при преодолении препятствий.

ЗАПРЕЩАЕТСЯ РАБОТА ТРАКТОРА С ВКЛЮЧЕННОЙ БЛОКИРОВКОЙ ДИФФЕРЕН-

ЦИАЛА ЗАДНЕГО МОСТА ПРИ СКОРОСТИ ДВИЖЕНИЯ СВЫШЕ 13 КМ/Ч.

ЗАПРЕЩАЕТСЯ РАБОТА ТРАКТОРА НА ТРАНСПОРТЕ НА ДОРОГАХ С ТВЕРДЫМ ПО-

КРЫТИЕМ С ПОСТОЯННО ВКЛЮЧЕННОЙ БЛОКИРОВКОЙ ДИФФЕРЕНЦИАЛА ЗАДНЕГО МОСТА.
